圖3測量電路系統構成

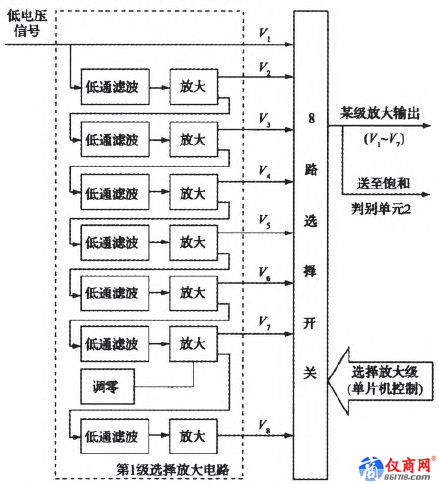

3.2第1級放大電路原理

放大過程分為8小級（V1～V8）完成，框圖由上至下，逐漸放大如圖4所示。前置放大電路輸出的微壓信號在第l級進行放大時，由中央處理器控制放大級數。級數的確定先由多路開關依次閉合，由狀態判別電路做出判斷，當輸出信號首次超過運放工作的線性范圍時，級數倒退1級，并送往中央處理器。為避免工頻干擾信號數次被放大，每級放大電路都設置低通濾波器。調零電路設置在放大電路的末級，以避免測量電路本身失調信號被數次放大后，可能超出其工作的線性范圍。

圖4第1級放大電路原理

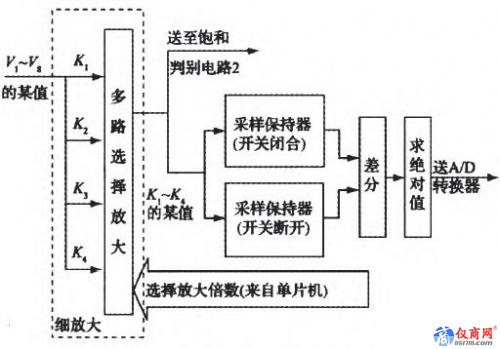

3.3第2級放大電路原理

共分4級放大，每級放大倍數不宜過大，以不超過運放的飽和電壓且輸出信號最大為準，如圖5所示。

圖5第2級放大電路原理

依據調制開關的不同時態，將信號放大階段輸出的結果存儲在2個寄存器中，利用差分電路，使得前置放大電路，主放大電路中伴隨著的雜質直流信號得以消除。

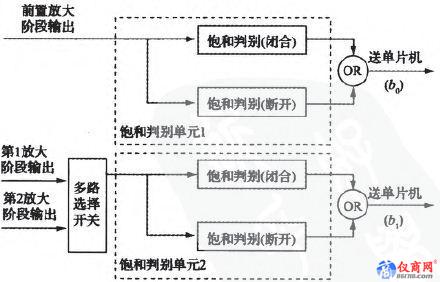

3.4狀態判別電路原理

采用供電電源為3 V的前置放大電路，J/U轉換后的信號輸出給1號狀態判別電路，由判別電路做出判斷將結果送至中央處理器；中問主放大電路均采用電源為15 V的運算放大器，電路輸出給2號狀態判別電路，將結果送至中央處理器如圖6所示。
