近幾年，可穿戴設備逐漸成為一個熱詞，從智能手環到健身腕帶，再到VR眼鏡，這些產品將數字智能時代最尖端的科技呈現在我們面前。其發展可追溯至1975年，也就是Hamilton Watch推出Pulsar計算器手表的那一年?？蓵r至今日，可穿戴設備的技術挑戰依然久久沒能攻破，續航能力差造成用戶體驗不友好的情況并沒有實質性地得到改善。

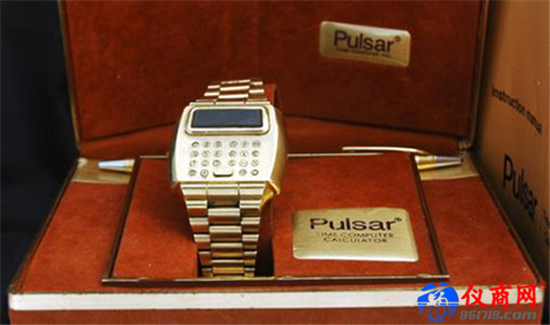

Hamilton Watch推出Pulsar計算器手表，時任美國總統的杰拉爾德·福特也想要一塊這樣的手表

那還能繼續優化設計嗎？

眾所周知，續航能力主要由兩個因素決定，分別是電池容量和器件功耗，電池容量越高越好，而功耗則越低越好，盡量降到最低。不幸的是，在新的電池技術或者材料出現之前，電池容量可提升的空間非常有限。開源節流，那這個“源頭”短時間內沒辦法進一步挖掘，所以壓力就落在如何降低功耗上了。

大多數可穿戴廠家就把眼光更多地瞄準了這塊。

對于大多數研發來說，低功耗設計的正確思路是：

首先，選擇低功耗器件（包括模塊以及主控IC，很多產品由于板面面積限制問題，在低功耗的前提下，還要滿足尺寸?。?/span>

然后，優化軟件算法。

最后是功耗測試，也是把關項。

相較于其它電子產品，可穿戴設備對單一元器件和系統功耗的管控更為嚴格，在產品出廠之前幾乎所有內部硬件結構都要經過精確的測量，例如芯片、傳感器、無線模塊等等，智能可穿戴設備低功耗測量主要量測設備在待機睡眠狀態的功耗，超長的設備待機時間，低至μA級別的電流值以及極其苛刻的供電條件都是測試的難點，所以相關從業開發者能否設計出一套低功耗的系統和測試設備至關重要。

低功耗測試測量設備需要滿足以下要求：

高精確度：在不同量程下的高測量精確度以及供電精確度

寬動態范圍：準確捕捉到測量電流脈沖峰值

高穩定性：保證供電電壓穩定，適應瞬態變化

高適應性：圖形化操作界面，清晰形象地呈現信號變化狀態，精準實時地分析信號

操作步驟：

一般帶無線通訊類的產品在待機情況下也是會發射脈沖電流的，所以這類產品的低功耗中也包含有脈沖電流成分。除亮屏測量外，其他測量項目都是進入某一條件狀態后，10分鐘左右所得的平均電流。

器件連接：

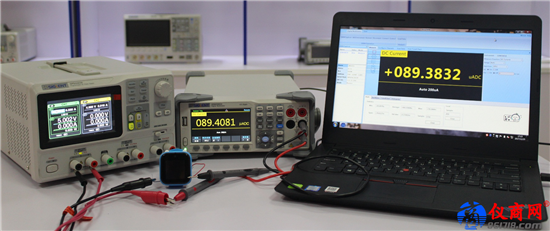

使用SPD3303X直流穩壓電源恒壓輸出4V電壓，輸出電壓低紋波、無過沖并且響應快，精準的為智能手表供電，并將SDM3065X六位半萬用表串聯在供電回路中，測量智能手表在各種待機條件下的電流。以下是測試器件連接圖。

可穿戴設備的低功耗測量主要測試待機部分，我們選取以下幾個典型待機場景進行了測試。

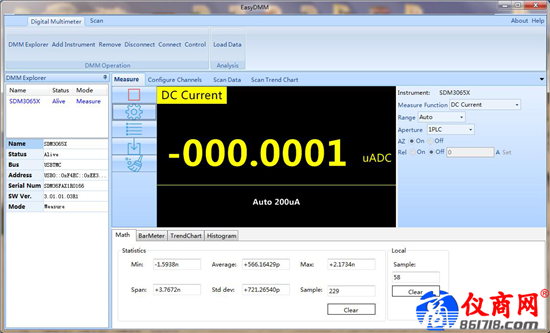

在測試過程中，我們使用了SDM3065X特有的EasyDMM上位機軟件，集成了數據分析，保存的功能，圖形化的顯示操作界面，相對于在萬用表端進行操作，PC端操作更加實用和簡便。

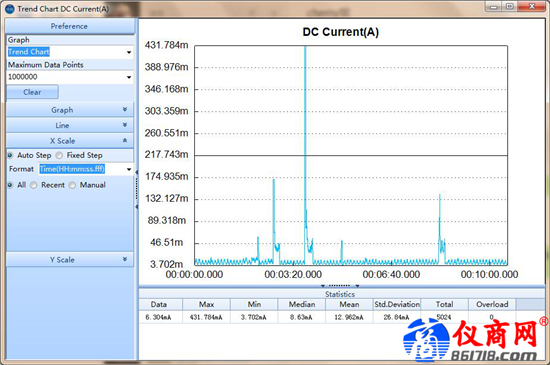

1.首先測量的是4GLTE聯網狀態下的息屏待機。此狀態占據了整個手表電池使用時間的70%以上，所以這一塊的測試十分重要。
