圖 7 使用頻譜分析儀進行傳導騷擾預兼容測試的典型系統

傳導騷擾的EMI測試通常要帶電運行，而且需要區分測試結果中的騷擾究竟來自于被測設備還是電網中原來就存在的騷擾，因此需要有特定的隔離設備組合：

線性阻抗穩定網絡LISN（Line Impedance Stabilization Network）：由于電源傳導發射的強度與電網的阻抗有關，為了使測量具有唯一性，必須在特定的阻抗條件下測量，LISN就提供了這樣一個環境，CISPR標準規定的LISN為50?/50μH。LISN也對來自電網的干擾信號進行濾波，使電網內的干擾與被測設備相互隔離，但是將被測試設備對電網的干擾耦合出來，送到LISN的輸出測試端，提供標準的共模和差模阻抗，再送出給測試設備（一般是頻譜儀或EMI接收機）。LISN是傳導測試中的核心設備，本質上講它是一個單向高通濾波器，只將特定頻段的干擾信號篩選出來進行測試。

隔離變壓器：由于LISN的設計原理限制，它的供電存在較大的漏電流，要求實際應用時需要良好接地，必須要加隔離變壓器與電網隔離開使用。

瞬態限幅器：傳導騷擾可能存在很大的能量，為防止測試設備過載或燒毀，需在頻譜儀的測量端口前加限幅保護，并在結果中補償。

被測設備：測量對象一般是交流供電端的三條線，以及部分的電氣信號線。

測試設備：具有符合EMI傳導測試功能的EMI接收機或頻譜分析儀。

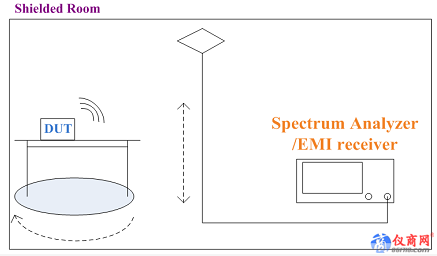

輻射發射騷擾測試系統

數字設備由于脈沖電流和開關電源的使用，具有豐富的諧波，一旦接地回路或接口處理不當就會對外產生較強的輻射騷擾，而芯片部分的低壓使系統的抗擾度降低。這些輻射騷擾的頻率沒有特定的范圍，從測試標準上看通常從 30 MHz 到 1 GHz /18 GHz。

近場測試非常適合產品開發階段輻射騷擾的EMI診斷。在這個階段，標準測試方法或許能給出精確的結果，但卻無法顯示問題的來源所在，近場探頭就是很合適的定位工具；然而必須認識到，近場探頭的測試結果幾乎不能給出有關設備輻射水平的準確信息，誤差和波動可達到20dB以上。使用近場探頭測試的過程中，要保證測量結果遠小于標準中規定的騷擾限值；在整改過程中，也要保證每次嘗試整改后的復測結果好于前面的各種測量。為了通過近場測試大致了解產品是否能通過最終的兼容測試，需要在已經確知結果的樣品上進行多次嘗試。
