隨著航空制造技術的不斷發展，復合材料以其高的比強度、比剛度及良好的抗疲勞性和耐腐蝕性獲得廣泛的應用?，F(xiàn)代飛機結構中常用的復合材料結構主要有纖維增強樹脂層板結構(包括 CFRP 和 GFRP)和夾芯結構，正日趨用于飛機的縫翼、襟翼、方向舵、升降舵、雷達罩、艙門和客艙裝飾板等構件。

除制造缺陷外，飛機復合材料結構件由于受載荷、振動、濕熱酸堿、意外損傷等因素的綜合作用會出現板 與板分層、板與蜂窩脫粘，蜂窩積水、蜂窩積冰、蜂窩塌陷等缺陷。從發展趨勢來看，紅外熱像檢測技術將會成為航空器無損檢測的常規檢測手段；從維修工作的實際效果來看，采用紅外熱像技術檢測復合材料 蜂窩內部積水的方法效率高、結果準確。

原理及概況

物理原理溫度在絕對零度以上的物體均能產生電磁波，電磁波波長范圍與物體的溫度相對應。如圖 1 所示為不同溫度下黑體的光譜輻射量，圖中波長與輻射量是與溫度相關的函數關系。熱輻射與其它形式的電磁波一 樣，在物體表面時會發生反射、透射和吸收。

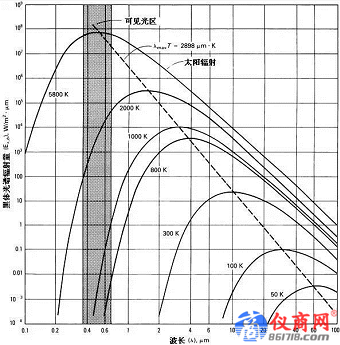

圖 1 不同溫度下黑體的光譜輻射量

1、檢測原理

材料或結構中的缺陷，如復合材料或其結構件中的分層、脫粘、裂紋等，其導熱特性與材料本身存在明顯差異。當外界熱激勵時，缺陷的存在會影響熱傳導，導致表面溫度分布異?；虮砻鏈囟入S時間的變化異常。

采用紅外熱像儀測量被檢復合材料構件表面溫度變化，通過一定的信號處理，甚至借助于參考試塊， 獲得其表面或內部缺陷的特征（包括缺陷的位置、大小及性質等）。一般來說，缺陷越大，越靠近被檢表面，與基體材料的熱性質差別越大，越容易被檢測出來。

1.1 應用特點

紅外熱像檢測是無損檢測方法之一，具有直觀、快速、無污染、一次檢測面積大等優點，適用于復合材料構件的現場、快速檢測，如航空器結構的原位檢測。它用于飛機復合材料構件制造、修理過程中產生或使用中形成的近表面缺陷（如分層、脫粘、空洞、異物、積水等）的檢測。

2、紅外熱像檢測系統簡介

紅外檢測按是否需要外部激勵可分為主動紅外檢測和被動紅外檢測。主動式紅外檢測系統主要由紅外 熱像儀和熱激勵裝置構成，對于特殊的熱激勵裝置如調制輻射源等還有專用的控制單元，如果需要，可采用計算機分析軟件對采集的數據進行分析處理以輔助判讀；被動式紅外檢測系統不需要熱激勵裝置。

紅外熱像儀的主要參數有顯示屏尺寸及圖像分辨率、空間分辨率、聲等效溫度差、測溫范圍等，在采購時應注意滿足相關標準和手冊的要求。
熱激勵方法很多，常見的熱激勵源有加熱毯、紅外燈、熱空氣源（如烘箱、電吹風等）、閃光燈、調制輻射源等。制冷也視為熱激勵的一種，典型的制冷源有冷氣體、制冷機械、液氮、蒸發器等。

3.紅外熱像檢測技術在空客飛機維修中的應用

與空客公司相比，波音公司更早地在 NDT 手冊中規定了使用紅外熱像檢測技術用于復合材料結構積水、積冰、金屬板脫粘及飛機結構裂紋檢查，但我們實際應用不多。
從 2007 年開始，空客公司陸續以 SB 服務通告和 NTM 手冊的方式要求用戶對空客各機型飛機方向舵、升降舵等復合材料結構件采用紅外熱像檢測技術進行蜂窩積水檢查，確保其滿足安全運行要求。
