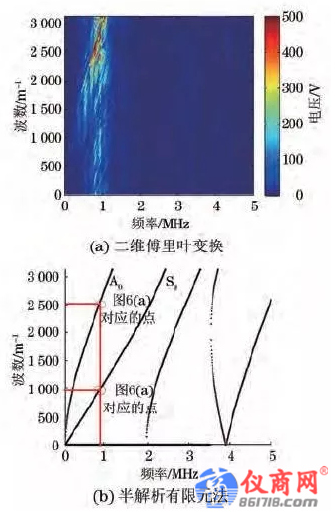

從圖５中可以看到,在鋁板中隨著時間傳播的蘭姆波的整體狀態.對所得信號做二維傅里葉變換,得到波數Ｇ頻率關系,如圖６(a)所示。

從圖６(a)可以看出,鋁板中傳播模態的頻率為0.98MHz,對應的波數為２５００m－１及９９０m－１,因此在半解析有限元法繪制的波數Ｇ頻率關系中可以找到與該頻率、波數值對應的點位于A０ 模態和S０模態上,并從圖６(a)中可以看到A０ 模態占據了主要能量.因此,通過這種方法在Lamb波整體的傳播時間尺度上可以確定分離的模態及其能量大小.圖７　蘭姆波原始信號時域波形。

2、HilbertＧHuang變換模態分析

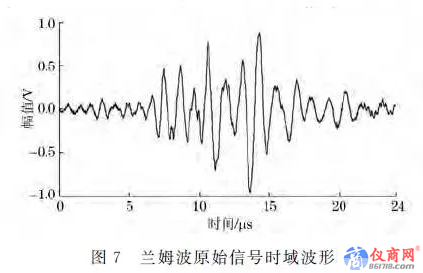

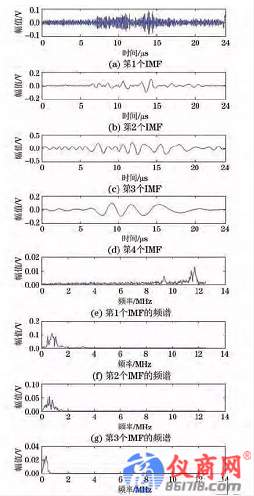

選用１MHz直探頭發射Lamb波,距離換能器中心L＝５５mm 處以水聽器探頭作為接收端,示波器信號采樣時間２４μs,采集到的０．８mm 厚鋁板內Lamb波時域波形如圖７所示,橫軸為時間,縱軸為幅值,以電壓表示,根據圖５中采樣信息可知,在這一位置始波信號并未發生明顯的能量衰減.然而時間軸上的信息則非常復雜,一方面Lamb波主要模態波的波包混疊在一起,體現了其固有的頻散性和多模態特性;另一方面原始信號雖然經過示波器的１６次采樣取平均,但是噪聲的頻帶比較寬且存在于整個時間段.因此原始時域波形上各模態峰值并不明顯,難以準確提取獲得有效的分析數據.對原始信號做EMD分解,前４階IMF分量如圖８所示.對照頻譜圖可以看出:

(１)低階的IMF 包含了主要信息,從第４階IMF開始能量非常微弱,與探頭的中心頻率也相差很遠,為低頻干擾信號,可以濾除而不會造成主要信息丟失。

(２)１階IMF為信號中的高頻成分,這其中除了信號本身混疊的高頻分量外,主要為前文所述的環境噪聲。

(３)２階IMF和３階IMF含有絕大部分能量,與原始信號的相關性也最好。

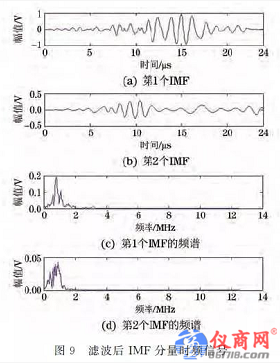

對不同模擬信號以及試驗中采集的其他數據進行研究,可以獲得各階IMF信號變化規律.當原始信號為較清晰的低噪聲信號時,EMD分解后的低階IMF為主要信息成分,高階為其他噪聲;當原始信號有較多的環境噪聲時,低階IMF往往先是高頻噪聲,再高階為其他噪聲,濾波后IMF時頻信號如圖９所示.直接對多模態的Lamb波進行HHT變換易受高頻噪聲影響,分析的結果雜亂[９].因此,對于(２)中所述情況,為了不丟失信息,經過各種去噪方法,采用帶通濾波技術對原信號進行處理之后再進行EMD分解即可濾除高頻環境噪聲。

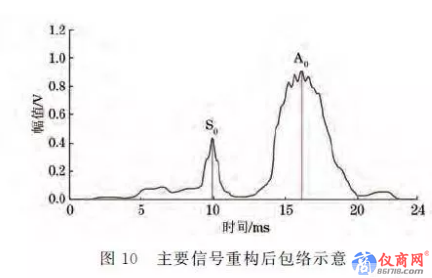

重新分解經過處理后的信號,１階、２階IMF分量即為信號的主要成分,如圖９所示,在中心頻率１MHz附近有兩個波包,需要利用重構算法獲得具有較高信噪比的原始信號[１０].因此,對其進行重構,經過希爾伯特變換后,根據幅值(能量)可以做出能量包絡[１１]，如圖１０所示.以包絡的峰值時刻作為信號到達的時間點,從圖中可以更直接地讀出S０ 模態和A０ 模態的波到達時刻.根據圖２中厚度為０．８mm 鋁板,１MHz中心頻率所對應的A０ 模態群速度為vA０ ＝３２４４m/s，S０ 模態群速度為vS０＝５２９７m/s，由L＝５５mm 可以計算得出A０ 模態到達的理論時刻為１６．５μs,S０ 模態到達的理論時刻為１０．１μs,兩個模態的波形到達的時間差Δt＝６．４μs.實際測量A０ 模態到達的時刻為１６．１μs,S０ 模態到達的時刻為９．９μs,時間差Δt＝６．２μs.理論數據和實際測量結果基本吻合,說明通過這種方法可以從單一信號時間尺度內準確區分各模態波的到達時間。
