上圖說的是有人通過研究發現可以通過調節軸的剛度、阻尼、轉動慣量去優化振動響應。他研究的大致結論如下：

1、軸的剛度對低頻振動影響不大，但對高頻有較大影響，軸的剛度變大共振頻率會上升，振幅會略有加強；

2、軸系的阻尼對低頻也無影響，在中頻阻尼越大振幅越小，高頻阻尼越大振幅變大。

3、電機的轉動慣量，低頻時慣量越大，共振頻率減小，振幅變大，中頻和高頻時，慣量大振幅減弱。

優化時可以通過上述規律，有針對性的采取參數調整方案。

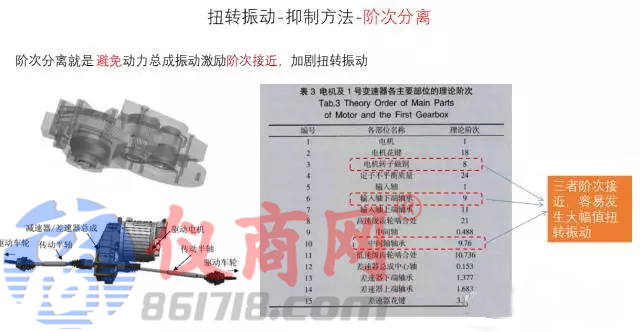

還有一種系統級的優化方法，就是階次分離法。階次分離就是避免動力總成振動激勵階次接近，加劇扭轉振動。如下圖所示，電機轉子激勵的階次是8次、而軸承的激勵階次是9次和9.76次，三者的階次非常接近，很容易發生能量疊加，產生大幅度的振動。因此系統級的優化，就是要對動力總成各零件的激勵階次進行管理，避免出現階次重疊。以此類推也要對各零件的固有頻率進行管理，避免出現頻率重疊。

第四種方法：控制側解決問題

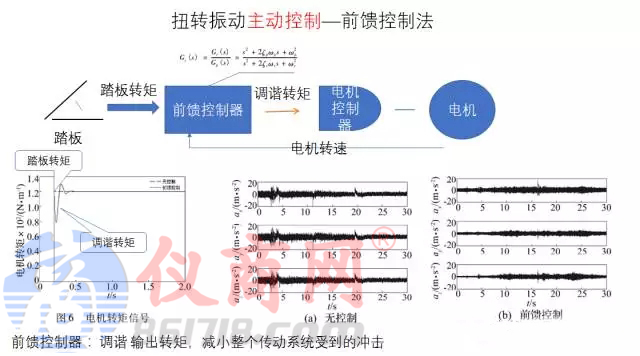

國外傾向于通過控制來解決扭轉振動問題，其優點在上一篇文章中已經有過論述。其中一種簡單的方法就是前饋控制法。其作用原理很簡單，如果已經發現車速在30km/h時會發生抖動。那么在這個速度段有針對性的控制轉矩輸出，讓轉矩輸出主動發生波動，這種波動產生的振動響應剛好和原來的抖動是相互抵消的，如此疊加之后的振動響應反而更平穩了。

道理雖然簡單，在實際設計時卻比較講究，實際上就是設計一個前饋控制環節，經過這個環節，踏板轉矩轉變成調諧轉矩（可以理解為抵消抖動的轉矩）。要達到的這個效果，這個環節的傳遞函數要根據動力總成扭轉系統的傳遞函數來反向設計。

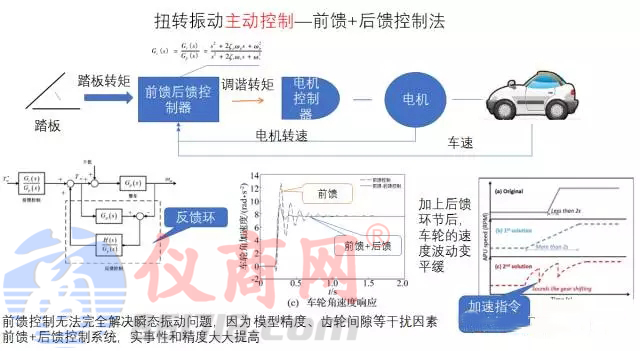

前饋控制法在應用中仍然有局限性，因?yàn)檐囁佟⒙窙r等條件比較復雜，而且動力學模型構建的精度也往往不夠，有時不免有刻舟求劍之嫌。因此需要設計一個反饋環，將車速引入進來。加上后饋環節后車速波動變的更加平緩。此時系統給出的轉矩指令實際上不是連續的，而是波動的。這就是不穩定的輸出控制，反而達到了穩定的效果。

總結

電動汽車的扭轉振動是常見的故障，這些故障包括加速共振，啟動抖動、齒輪拍擊和嘯叫等等。我們討論了引起這些故障的機理，這些問題需要?jiǎng)恿W(xué)的視角去理解、建模和分析。最后我們給出了四類解決方案，從輸入側、傳遞環節、系統、控制側都可以解決問題。
