以太網分析儀netANALYZER可以測試profinet，EtherCAT，Ethernet / IP.sercos.Modbus/TCP等實時和非實時網絡，主要有如下功能：

1、數據記錄—Data Recording

可保存網絡中所有的記錄幀，可用wireshark等第三方工具打開；

2、時序測試—Time Measurements

可以分析報文幀出現的頻率次數，以及通過設置不同的port端口來實現計算網絡中不同位置點報文幀傳輸?shù)臅r(shí)間，比如對circle time的測試，對jitter的測試等；

3、分析網絡負載—Analysis of Network Load

可以測試不同以太網幀幀在網絡中的傳輸負載，可以圖形化顯示負載的變化規律；

4、其他參數—Other Parameters

可測試以太網其他幀錯誤

硬件介紹

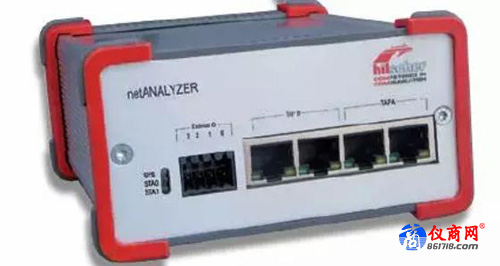

以太網分析儀 netANALYZER

24V電源供電；

USB接口：可以插U盤保存記錄；

Uplink網口連接PC，作為數據傳輸網口連接PC端；

TAP A和TAP B共4路網口，兩組網絡，可實現同時對兩路網絡的測試；

External IO口，外擴GPIO口，可接遠程IO，實現對擴IO的信號抓??；

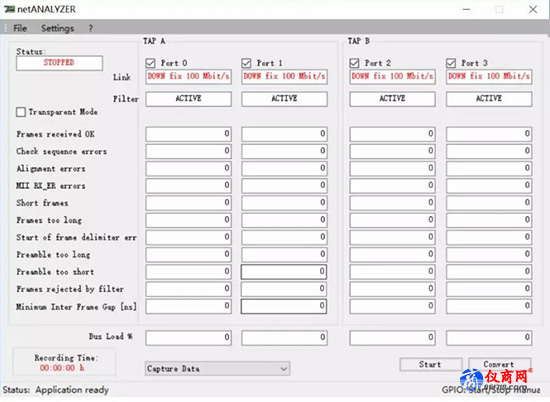

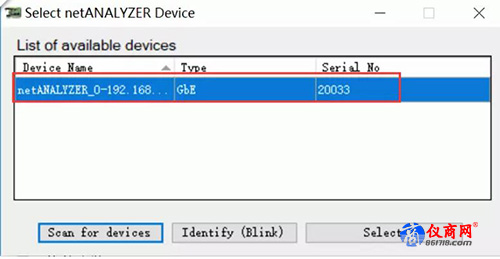

軟件安裝

參考如上圖示

EtherCAT測試步驟

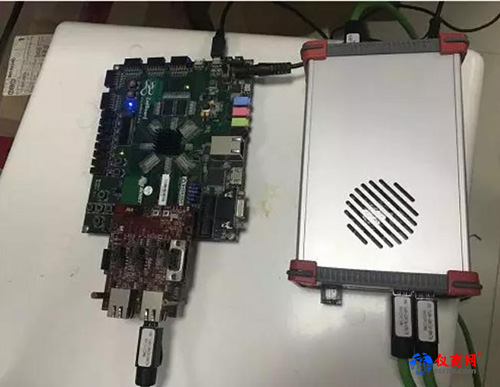

分別測試了KPA EtherCAT master和以及其他主站的，硬件接線如下圖，使用了TAP A的port0和port1，主站網口--->port0--->port1--->從站伺服。

數據記錄功能-Data Recording

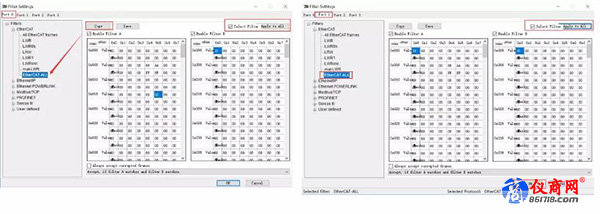

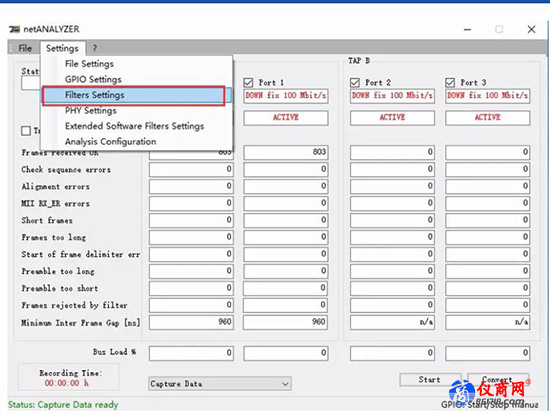

Step1：設置過濾條件

此處并不設置任何過濾條件，全部EtherCAT的報文幀都會被抓取下來，port0和port1的設置都一致，設置完成后需要點擊apply to all。

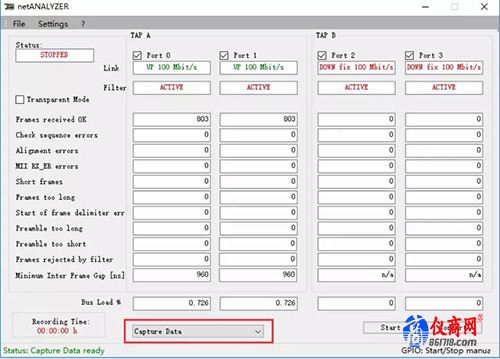

Step2：選擇數據記錄功能

Step3：導出抓包數據
