“參數測量”是示波器分析波形的一大利器，工程師不用開啟光標就可以輕松得到各項參數。但也有工程師會有點不放心：示波器如何保證測量精度呢？本文就帶你步步深入，了解示波器參數測量背后的算法。

ZDS系列示波器提供了非常豐富的測量功能，測量項目最多可達51種。工程師在使用時遇到的問題多是因?yàn)閷?xì)節及原理了解不夠，下面就這些內容，帶你一步一步深入挖掘，解開你的疑惑。

一、參數測量的使用方法

打開測量比較簡單，記住兩個要點：

1、我要測量哪個通道？

2、我要測什么？

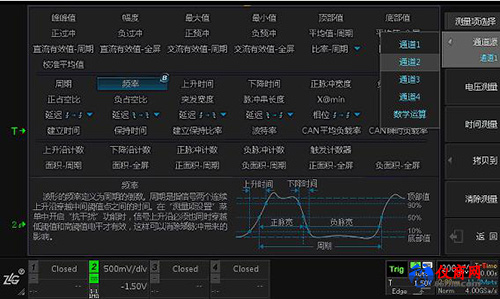

圖1 打開測量

小結：測量項目有51項之多，支持24項測量項目同屏幕顯示。

二、參數測量算法分析

示波器中測量的項目大體上可分為兩大類，一類與電壓相關，如最大值、最小值、頂部值、底部值等。另一類與時間相關，如頻率、周期、上升時間、下降時間、占空比等。頂部值、底部值是非常重要的兩個測量項，是時間測量的基礎。

與電壓相關的測量，相對比較簡單，最大值(Vmax)與最小值(Vmin)可通過遍歷所有樣本點求出。頂部值(Vtop)和底部值(Vbase)的求解，需要先對所有樣本點進行直方圖映射，然后求出現概率最大的電壓值。

頂部值(Vtop)：相對于波形上部的最大概率的電壓，并且概率達到樣本點總數的5%以上。

底部值(Vbase)：相對于波形下部的最大概率的電壓，并且概率達到樣本點總數的5%以上。

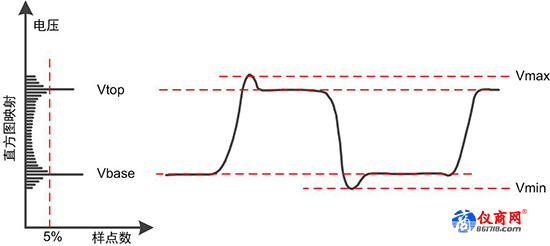

圖2 電壓相關項的測量

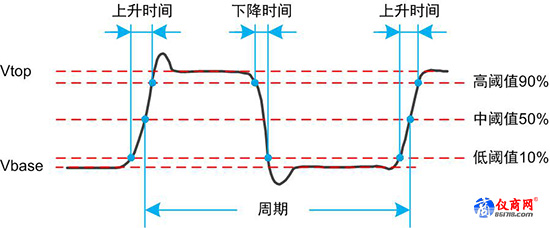

與時間相關的測量項，需要使用頂部值(Vtop)和底部值(Vbase)，然后再通過Vtop與Vbase計算出高中低三根閾值線的位置，最后求閾值線與波形的交點，可得到時間相關的測量結果，如圖3所示。高中低三根閾值線的位置可調節，默認值為90%、50%、10%。

圖3 時間相關項的測量

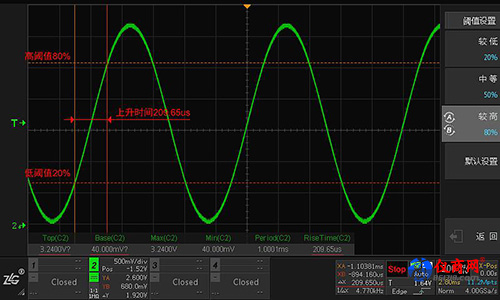

小結：有一些特殊的波形（如正弦波）會出現Vtop和Vbase求解失?。ǜ怕噬儆?/span>5%），此時會使用Vmax與Vmin作為新的頂部值與底部值，并且會在Vtop和Vbase的值后面，追加?號顯示來表示異常，如圖4所示。
