圖4 頂部值、底部值與最大值，最小值相同

三、測量與統計算法分析

測量與統計的原理很簡單。先要理解一個概念，同一個測量項在同一次測量中可能會遇到多次，如周期，一段波形可能有N個周期。這樣就出現了新的問題，周期的測量結果對應波形的哪個周期？為了解決這種不對應的問題，并讓測量結果更具有意義，我們采用了統計學中的6種值來描述測量結果，分別如下：

當前值(Current)：表示第一個測量值，對應圖5中①的位置。

最大值(Max)：表示所有測量值中的最大值，對應圖5中②的位置。

最小值(Min)：表示所有測量值中的最小值，對應圖5中③的位置。

平均值(Avg)：表示所有測量值的累加平均值，對應圖5中的三個位置的累加平均值。

標準差(Stdev)：表示所有測量值的標準差，對應圖5中的三個位置的標準差。

次數(Count)：表示測量值的個數，對應圖5中的三個位置。

圖5 測量統計功能周期

小結：測量統計功能默認是關閉，可在菜單中打開。統計關閉時，僅顯示當前值(Current)，統計打開時，顯示6種統計結果。圖6中使用了正脈寬統計功能，可求得最大的脈寬為3.0028us，脈沖個數為42個。

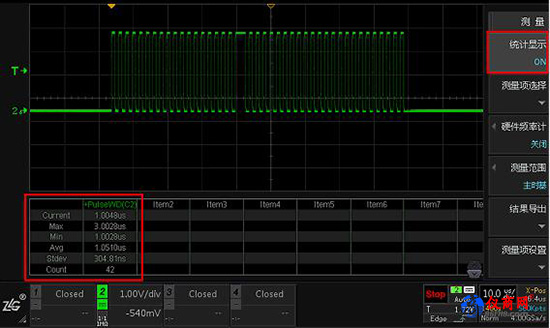

圖6 統計功能可手動打開或關閉

四、自定義測量范圍

使用測量時，經常會遇到的一個問題是，捕獲下來的波形比較多，但是我只想測量分析波形中的一部分。在ZDS3000/4000系列示波器中，我們通過硬件加速，提供了一種自定義測量范圍的方法，只需要簡單的兩個步驟即可完成。

第一步：設置測量范圍為光標區域；

第二步：調整光標位置，指定測量的范圍。

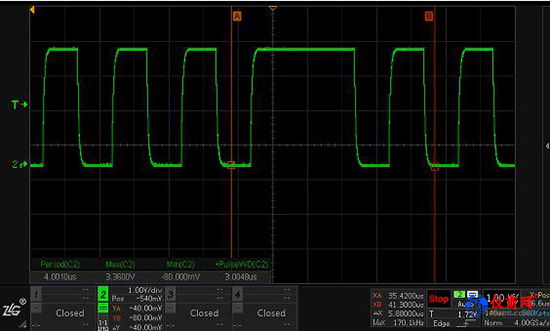

圖7 自定義測量區域

測量功能很強大，但也很復雜，實際應用時如果對結果不夠確定，可以先排查測量結果是電壓類型還是時間類型，電壓類型則重點檢查輸入通道設置是否正確，如探頭比；時間類型則重點檢查高中低三閾值、頂部值、底部值是否正確。

ZDS示波器的測量功能，使用了全硬件加速處理，能對全屏幕的所有原始（不抽樣）樣本點進行分析，同時執行51項參數測量，處理速度非常快，是全球唯一一款具備51種“真正意義”參數測量、統計功能的示波器。
