2.將SDG 1062X（即初級線圈）所輸出的正弦波（Vr）調至儀器所能輸出的最低頻率。一般情況下，Vr的頻率范圍大概在5k-20kHz之間。SDG1062X將用于調制次級線圈發生器的輸出信號，其電壓設置應該從10Vpp開始，然后逐漸調整。

3.設置SDG2042X的CH1輸出頻率為1Hz，電壓為10Vpp的正弦波。（或者設置為旋轉變壓器電路的最大電壓）

4.把SDG2042X的輸出波形設為經過DSB-AM調制的。

5.設置SDG2042X的CH2輸出與CH1相同的正弦調制信號，僅將相位偏移設置為90度。這將保證我們所模擬的次級線圈的信號相位相差90度，符合實際情況。

SDG2042X的信號輸出頻率模擬的是次級線圈輸出頻率，其反映了實際的旋轉變壓器初級線圈的旋轉頻率大小。需確保將CH1和CH2都設置為相同的頻率。

注：SDG2000X系列函數/任意波形發生器具有通道復制功能和通道耦合功能，可使得以上步驟更加簡單。

要在兩個通道之間耦合頻率，請按Utility> CH Copy Coupling> FreqCoupl = ON。 然后，任一通道的頻率變化都將應用于另一個通道。 這可以讓你同時改變兩個通道的頻率。

如果要將設置從一個通道復制到另一個通道，請按Utility> CH Copy Coupling> CH Copy> CH1 => CH2即可。

6.打開SDG1062X的通道1和SDG2042X的兩個通道

7.驗證模擬系統的性能。調節SDG1062X的頻率（轉子的變化率），進行驗證，直到測試到該模擬器系統的極限。

下圖顯示了在調節SDG1062X的頻率和SDG2042X的頻率時的示波器所顯示的圖像：

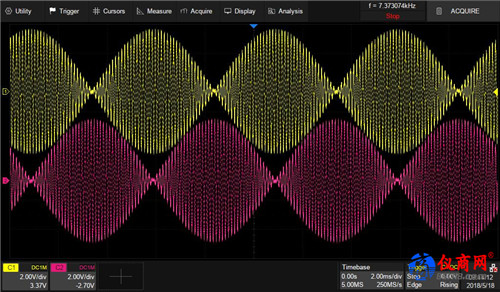

圖4 初級線圈為5kHz，次級線圈為100Hz

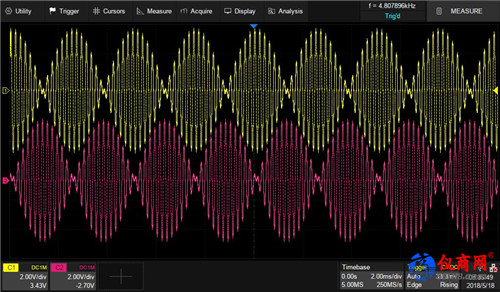

圖5 初級線圈為5kHz，次級線圈為200Hz

注：不要輸入過高的電壓以免使模擬次級線圈的任意波形發生器過載。大約10Vpp左右的電壓就足以實現調制。下圖即顯示了當輸出過高電壓時的調制輸出。

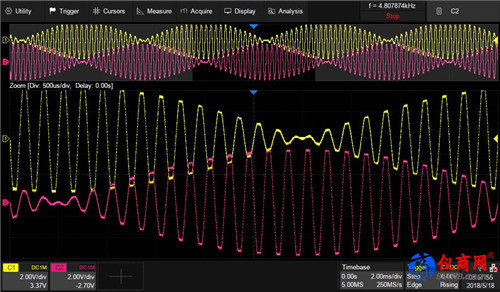

圖6 輸出電壓設置為14V，過高，此時波形的邊緣已經接近方波

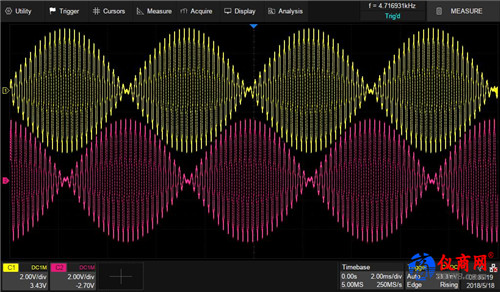

圖7 輸入正確范圍內的電壓（10Vpp），我們可以看到此時波形的邊緣是光滑的

比較SDG1032X（初級線圈）的調制頻率和SDG2042X（次級線圈）的調制參數。如果SDG2042X（次級線圈）的調制輸入頻率較低，則其輸出可能出現“臺階”，如下所示：

圖8 初級線圈的頻率設置過高時，次級線圈輸出的波形

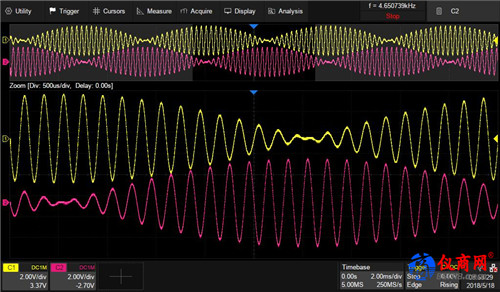

圖9 當初級線圈輸出的頻率過高時，對次級線圈所輸出的波形進行Zoom設置，觀察波形細節
