同時，預計的信號路徑并沒有以預計的方式工作。地平面和電壓層(如上述信號軌跡)變成電感，工作方式類似于傳輸線，電源解耦的效果大大降低。EMI上升，因?yàn)檫呇厮俣仍娇?，相?duì)于總線長度產生的波長越短，串?dāng)_越高。

此外，快速邊沿速度要求整體更高的生成電流。更高的電流一般會導致地電平彈跳，特別是在一次開關多個信號的寬總線上。而且，更高的電流會提高輻射的磁能量及串?dāng)_。

03

觀察數字信號的模擬原源

這些特點有哪些共同點呢?它們都是典型的模擬現象。為解決信號完整性問題，數字設計人員需要步入模擬領域。為邁出這一步，他們需要工具能夠顯示數字信號和模擬信號怎樣相互影響。

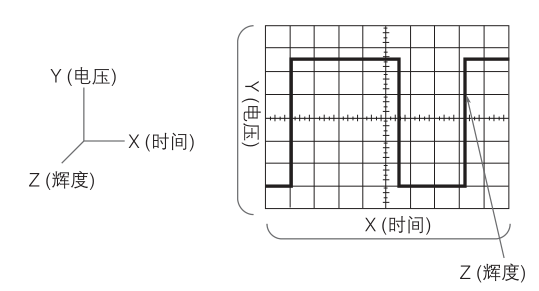

圖2. 顯示波形的X，Y和Z成分

數字錯誤通常源于模擬信號完整性問題。為追蹤數字問題的成因，通常必需打開示波器，示波器可以顯示波形細節、邊沿和噪聲，可以檢測和顯示瞬態信號，可以幫助您精確地測量定時關系，如建立時間和保持時間。通過觸發并行或串行數據流中的具體碼型，顯示在時間上與指定事件對應的模擬信號，現代示波器可以幫助簡化調試過程。

了解示波器內部的每個系統及怎樣應用這些系統，有助于有效地應用示波器，處理具體的測量挑戰。

想要了解關于示波器的更多資訊，請聯系日?qǐng)D科技！
