采用普通無源探頭應用“A-B”法對市電進行測量時，應將兩通道探頭的負端（地）均接至電源地線，一個通道的探頭探針（正端）接零線，另一個通道的探頭探針（正端）接火線（如圖5左所示），則兩通道的測量差值即為市電波形。
但該方法會有測量誤差，在信號時低頻信號，信號幅度足夠大，能夠超過任何擔心的噪聲情況下，可以采取這種方法。

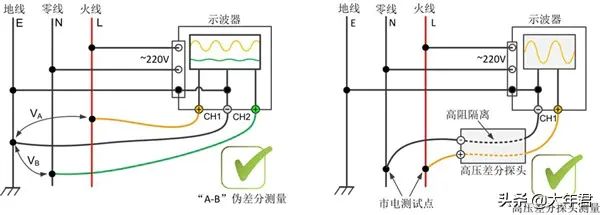

圖5 測量市電推薦接線圖
1.最佳測量法：使用高壓差分探頭
使用高壓差分探頭進行測量是既安全又能使測量結果準確的方法。浮地測量和測市電（接線圖如圖5 右所示）的最佳解決辦法就是使用高共模抑制比的差分探頭，因為兩個輸入端都不存在接地的問題，兩路輸入信號的差分運算在探頭前端放大器完成，傳輸?shù)绞静ㄆ魍ǖ赖男盘柺且巡罘趾蟮碾妷海蓪崿F(xiàn)安全的測量。

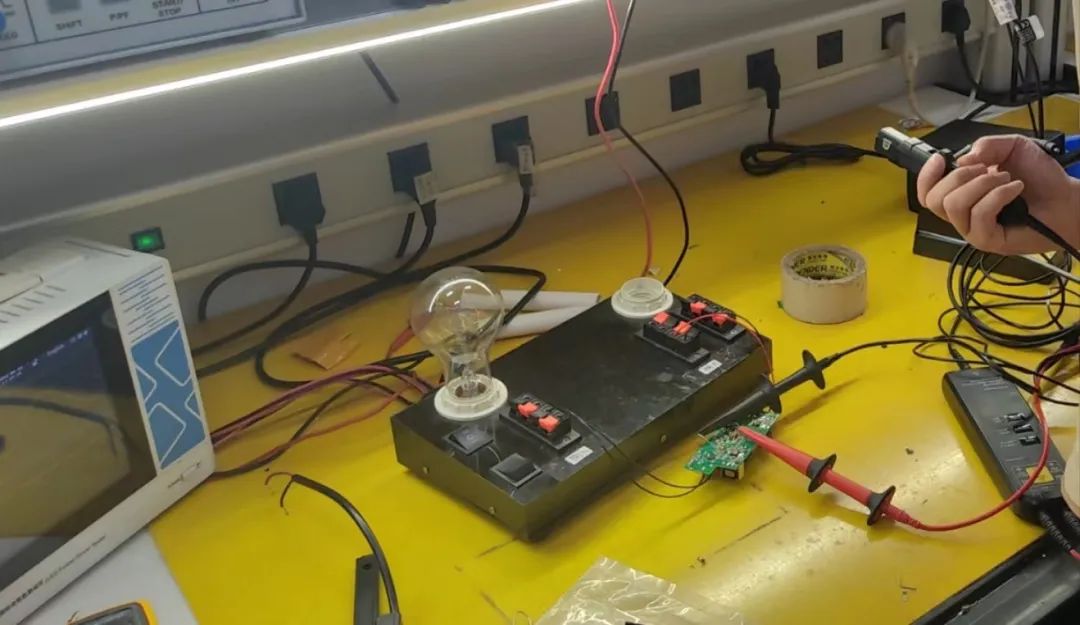

圖6 高壓差分探頭
五、最后
高壓差分探頭雖然相比普通無源探頭價格更昂貴，但在測量高壓信號時，能確保測量結果更準確且更安全，市電和浮地測量推薦使用。
