電流是基本物理量之一，也是工程應用中測量最多的物理量之一。電磁學上把單位時間里通過導體任一橫截面的電量叫做電流強度，簡稱電流，電流符號為I，單位是安培（A）。

電流測量方法有很多種，每種方法適用不同的場合，本文介紹幾種目前比較常見的電流測量方法，比較各自的特點和適用的場景。

磁電式

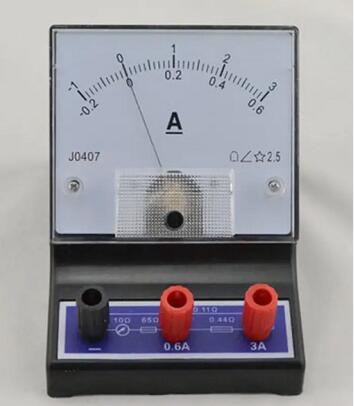

磁電式電流表：物理學實驗中常用的測量電流大小的儀器。當電流通過線圈時，導線受到安培力的作用，線圈左右兩邊所受安培力的方向相反，安裝在軸上的線圈就會轉動。測量時指針偏轉的角度與電流的大小成正比，可以用指針的偏轉角度來指示電流的大小，這種電流計的刻度是均勻的。

· 磁電式儀表靈敏度高，可以測很弱的電流。

· 缺點是繞制線圈的導線很細，允許通過的電流很弱，容易被燒壞。

這種磁電式電流表主要在教學實驗室中使用，研發和現場幾乎不用。

分流器

分流器：又稱為分流電阻，采樣電阻，英文名為：Shunt或CVR。分流器是基于最基本的歐姆定律，它作為一個非常小的已知阻抗，串聯到被測電路中，測量電流流過分流器兩段產生的壓降，根據I=U/R，計算出該電路中的電流。分流器屬于接觸式測量方法，一般用于電壓不高、電流相對較小的情況。

· 分流測量簡單，直流測量精度可以達到比較高的程度。

· 分流器輸入與輸出之間沒有電隔離。

· 分流器如果電流太大，在電阻上就會產生很高的熱量，需要測量電阻具有很高的精度和溫度穩定性。

· 分流器檢測高頻或大電流時，不可避免地帶有電感性，因此分流器的接入會影響被測電流波形。

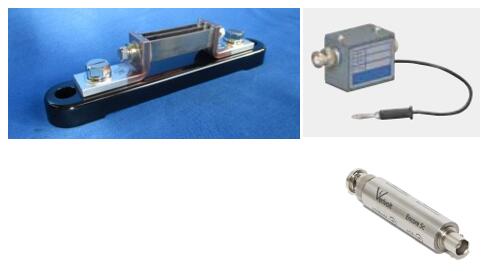

常見產品：東京精電（TOKYO-SEIDEN）、Verivolt（Encore系列同軸分流器）

互感器

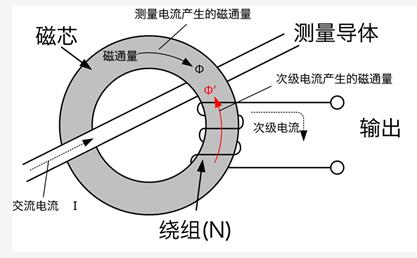

電磁式電流互感器：電流互感器是基于電磁感應原理的一種電流傳感器，通過主級和次級線圈的匝比，將一次側的電流按照匝比轉換成二次側電流，從而進行測量。電流互感器是由鐵心和繞組構成。電流互感器是電力系統使用最多的測量設備，技術成熟、成本低廉、精度非常高。

· 電流互感器在規定的工作頻率下有較高的精確度，但是它能適應的頻率范圍很窄，尤其不能測量直流；

· 動態范圍小，電流較大時，CT會出現飽和現象；

· CT開路會產生高壓，危及人身和設備安全；

常見產品：國產各品牌互感器

脈沖電流互感器：脈沖電流互感器主要用于測量高頻交流電流，高脈沖電流等。

常見產品：美國皮爾遜（Pearson Electronic）

羅氏線圈

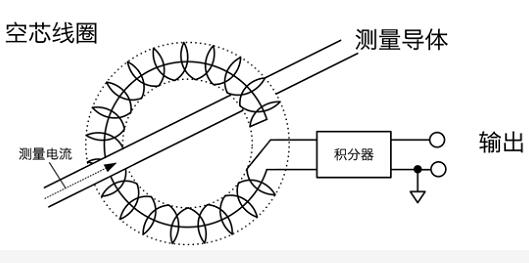

羅氏線圈：羅氏線圈(Rogowski Coil)又稱為羅柯夫斯基線圈，是一種空心線圈。一般由線圈和信號處理電路兩部分組成。由若干匝導線均勻?qū)ΨQ地繞制在一定形狀和尺寸的非鐵磁材料上制成，一次側導體垂直穿過骨架中心，當導體中流過變化的電流，導體周圍會產生變化的磁場，由電磁感應原理可知線圈輸出端產生的感應電動勢。

· 能測量從0.1Hz~幾十MHz的交流電流信號，電流范圍廣，從幾毫安(mA)到百萬安培(1000KA)。
