熱像儀的基本知識

1、紅外熱像儀的基本構造是怎么樣的？

答：

包括 5 大部分：

1）紅外鏡頭 : 接收和匯聚被測物體發射的紅外輻射；

2）紅外探測器組件 : 將熱輻射型號變成電信號；

3）電子組件 : 對電信號進行處理；

4）顯示組件 : 將電信號轉變成可見光圖像；

5） 軟件 : 處理采集到的溫度數據， 轉換成溫度讀數和圖像。

2、為什么熱像儀會發出“咔咔” 聲？什么是自動校準？

答：儀器內部發出“咔咔” 聲是熱像儀自動校準引起的，通常發生在 1）熱像儀快速移動；2）剛開機。

自校原因：熱像儀會根據環境溫度變化， 自動調整以抵消該變化對探測器準確性的影響， 該過程一般持續2~3 秒， 屏幕出現停滯并顯示“正在校準”。

3、使用熱像儀是否需要預熱？

答：所有熱像儀都需要足夠的預熱時間才能獲得準確的溫度測量結果和最佳圖像質量， 預熱時間通常隨型號和環境條件變化。

盡管熱像儀可在 3 ~ 5 分鐘內基本完成預熱， 但如果需要獲得最準確的溫度測量結果， 最好至少等待 10分鐘以上。

當在溫度差異較大的環境之間移動時， 可能需要更多預熱時間。

選型建議

4、如何選擇合適的分辨率？

答：根據您的檢測需求， 綜合圖像質量、 精度、 操作和價格選擇是關鍵。一般來說， 320240 或 160120 的熱像儀可以檢測大多數重要問題。Fluke 熱像儀提供了卓越的圖像質量、 堅固耐用、 和易于操作的最佳平衡。當然，如果有檢測細小目標的應用，建議適當提高對于熱像儀分辨率的要求。

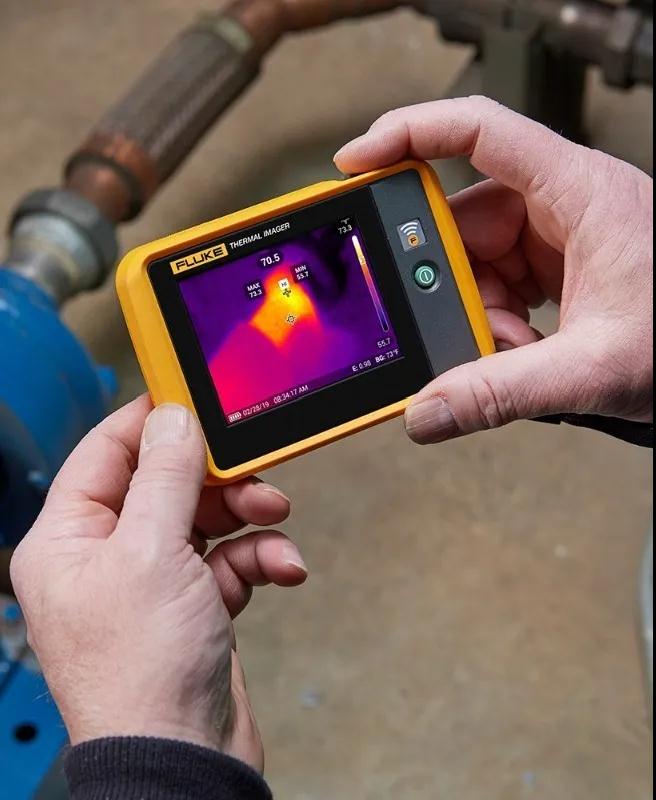

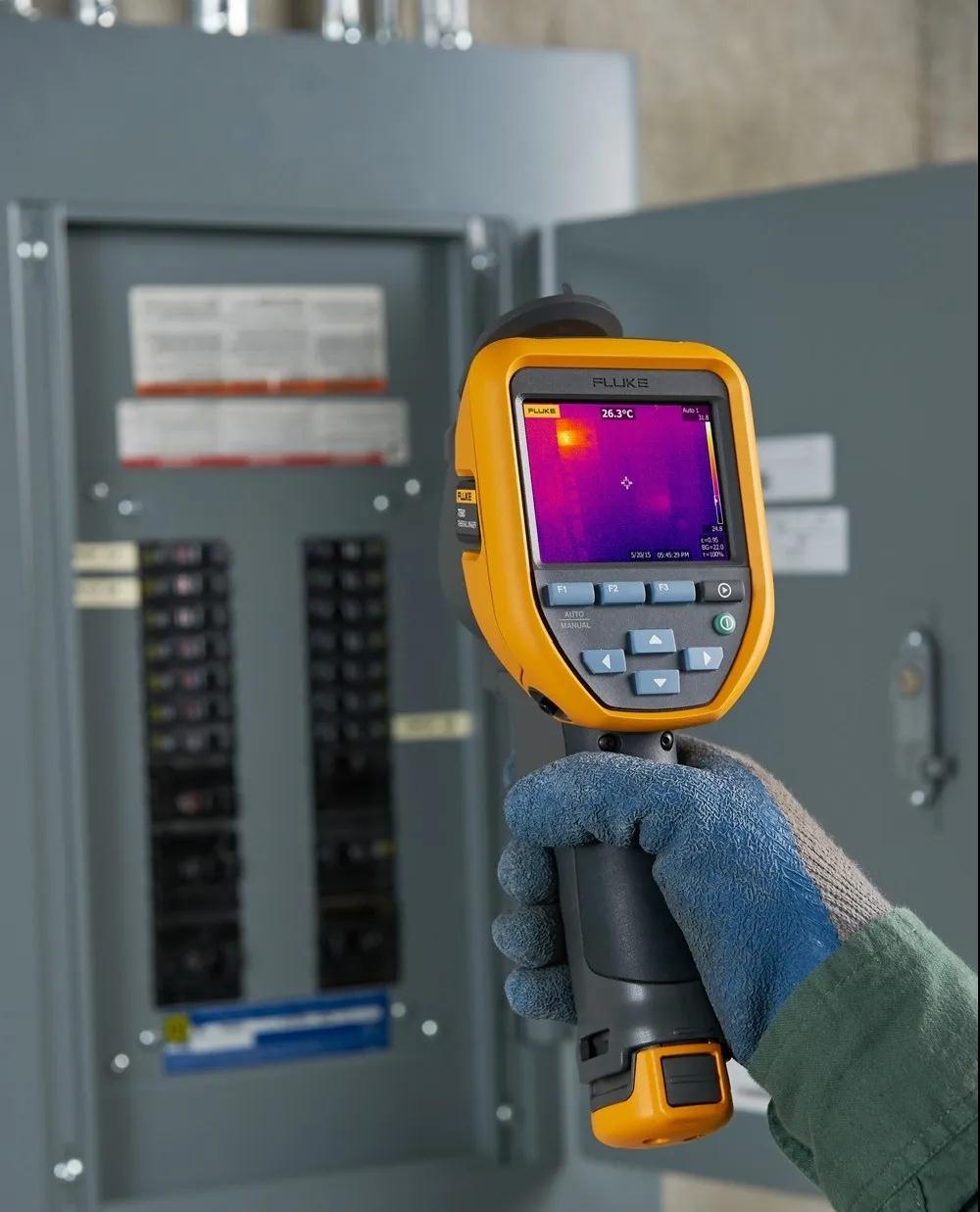

日常維護可以選擇Fluke PTi120口袋熱像儀和TiS20+/60+系列

5、對于不同的應用， 如何選擇合適的溫度量程范圍？

答：對 于 絕 大 多 數 日 常 維 護 工 作，-20 ℃~250 ℃ 或 -20℃~350℃量程已足夠。

對于大多數建筑相關問題診斷， -20℃ ~150℃的測量范圍已能滿足。

對于研發和其他需求， 您需要根據具體應用的溫度檢測范圍， 選擇適用的產品。

6、熱像儀的精度范圍是多少？

答：紅外熱像儀依照國家標準， 其精度為讀數的 ±2% 或±2℃， 取大值。

如果檢測中需要更高的精度， 可以將該紅外熱像儀送到省級計量單位， 出具校準證書， 在校準證書中有準確溫度和熱像儀檢測溫度的對照表， 從表中可以對熱像儀的檢測準確性進行進一步的修正。
