電機等電氣設備需要定期測試，大多數工程師都會重點關注當次測試后的結果。實際上，將過往的測試數據結合在一起進行分析，可以識別趨勢，更早發現問題，從而進行維護或維修。這種基于數據收集和分析的維護方法稱為預測性維護。

預測性維護可以幫助工程師有效控制停工時間、最大程度降低成本，大大減少設備計劃外停機的概率。

在日常設備維護時，要收集哪些數據，如何分析及處理才能全面掌握設備健康情況？我們來一起看看：

絕緣測試≠絕緣電阻值

以電機維護為例，電機內繞組的絕緣涂層性能會隨時間及磨損發生下降。判斷絕緣性能下降的方法之一是分析隨時間采集的漏電流數據。當絕緣性能下降或被損壞時，電流將泄漏到電機部件，造成嚴重磨損。絕緣層可確保電流按照設計正確流通。

電機的絕緣電阻測試應重點關注電容和漏電流。極化指數(PI)和介質吸收比(DAR)測試用于檢測絕緣電阻。福祿克的絕緣電阻測試儀自動計算PI和DAR，無需額外設置。測試儀將識別電流在特定周期內的變化，然后以比值的形式進行比較。

例如，如果10分鐘之后的電流與1分鐘之后的電流相同，比值則為1:1。但在實際測試中，電壓和溫度等因素會影響電流流通，所以這種比值幾乎是不存在的，由于電壓和溫度都不穩定，所以必須對其進行補償，以確定實際的絕緣電阻性能。

因此，為了獲得更加準確可靠的結果，絕緣電阻測試期間收集的數據至少應包括：

-絕緣電阻值

-時間戳

-輸出測試電壓

-測試持續時間

-溫度補償

分析數據提早發現絕緣問題

在積累了足夠的測試數據后，您的團隊就可以從不同的視角和專業知識分析累積的數據，發現趨勢和問題，確定下一步的措施，以及批準設備維修或更換。

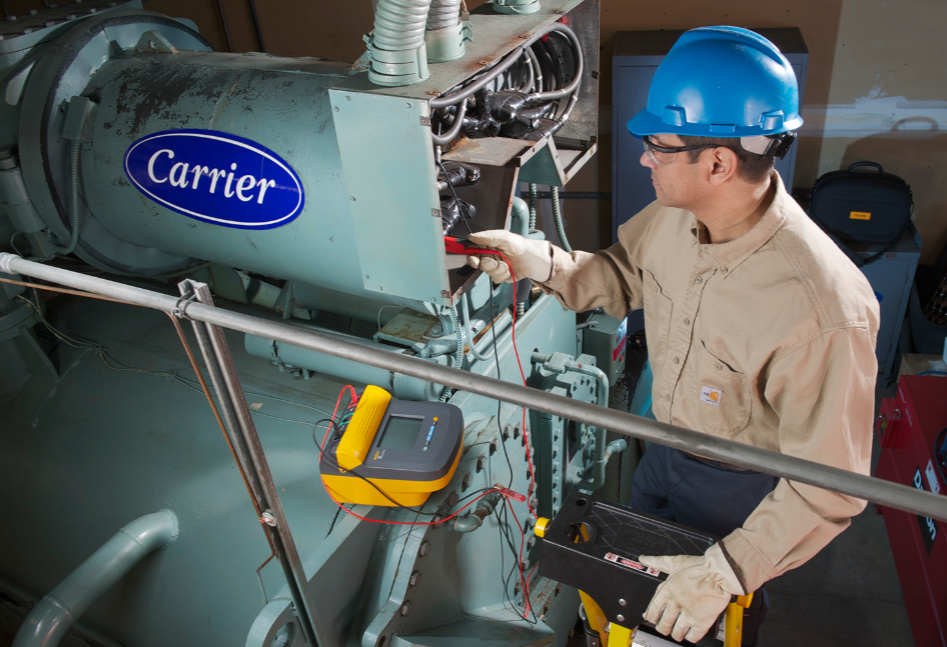

技術人員利用帶有Fluke Connect®技術的Fluke 1550C FC絕緣電阻測試儀，對電機進行了測試，測試其電容和漏電流。

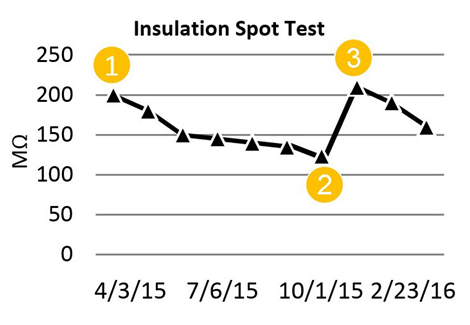

隨時間變化的絕緣電阻趨勢曲線

1. 測試很快完成，數據通過FC保存至云端，負責計劃系統運行時間的維護經理可通過PC或筆記本電腦立即查看和分析數據。

2. 隨時間變化的測試數據表明絕緣電阻正在逐漸下降，同時可能產生了較大漏電流。一旦絕緣電阻值低于預設值，電機就需要進行維護。

3. 維護經理可提前選擇對系統生產影響最小的時間點進行維護，避免了設備突然宕機造成的計劃外停產。

維護經理利用Fluke Connect應用程序生成了一份簡單的報告，該程序中可顯示電機的所有相關數據。報告包括每次測試結果，以及變化趨勢，通俗易懂，非常適合與客戶或設備經理進行分享。Fluke Connect使數據收集和分析工作更簡單，通過拖拽操作即可生成報告。

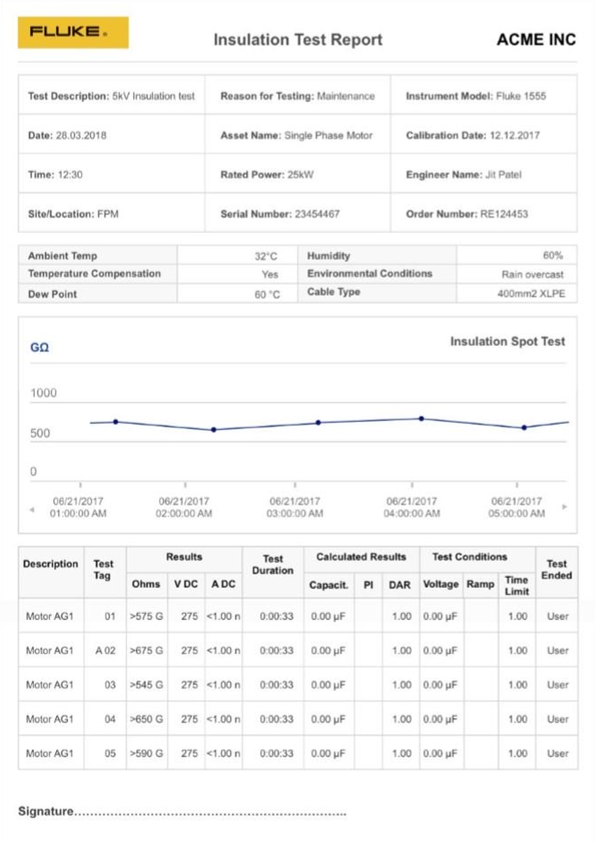

通過Fluke connect應用程序生成的測試報告

在維護團隊和專家團隊之間共享數據，意味著更有效的預防性維護計劃、更開闊的系統視野，以及更容易制定決策。
