在平時使用測試測量設備時，由于測試測量設備的直接電壓，電流輸入值有限，在測試中，常常會使用到傳感器，而對于傳感器的選擇，就成了面臨的首要問題，在平時，一般我們只會在意傳感器的量程大小是否滿足測試需要，但是除此之外，傳感器的選擇還有許多需要注意的點，本文就以最常用的電流傳感器為例，手把手教大家選擇合適的傳感器。

傳感器的量程與被測信號是否匹配，例如測800A的電流信號，選擇1000A的傳感器，但是傳感器轉出的信號也要

量程，是最重要的指標，也恰恰是最容易出問題的地方，一般我們選擇的時候，都會關注適應儀器本身的量程。以萊姆知用CTA1000傳感器搭配PA5000H，50A功率板卡為例，PA5000H最小量程為1A，目前測試儀器的最小顯示數值為量程的1.5%，也就是低于15mA以下的數值無法顯示，傳感器變比為1：1000，1A電流對應傳感輸出1mA，即15A以下電流都無法顯示。所以此時使用PA5000H配備5A板卡較為合適，因?yàn)?A板卡最小量程為10mA，0.15mA以上的的傳感器輸出電流數值都可以顯示。

若機器已經購買，還有其他解決辦法，配備PATV-33轉接頭，可將傳感器的電流信號轉為電壓信號輸入到功率分析儀的BNC端口。

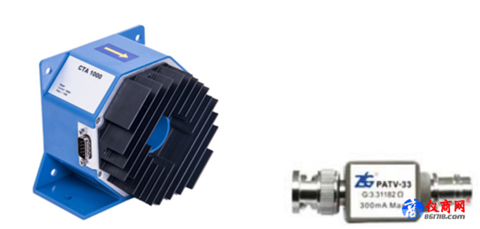

圖1  閉口傳感器與PATV-33轉接頭

一、帶寬

與儀器相同，傳感器也是有帶寬參數的，尤其是測高頻信號的行業，如電機，經常會出現效率過1或者效率過低的情況，其中很多情況是由于傳感器帶寬不足造成的，根據木桶效應，整個測試系統的帶寬由最低的部分決定，例如5M帶寬的PA5000H配100K帶寬的傳感器，那么系統的帶寬只有100K，測試低頻信號時差異不大，若是測高頻信號，可能就會因帶寬不足造成測試不準。

二、傳感器類型

例如電流傳感器，一般有電壓型電流傳感器，電流型電流傳感器，其中原理不同，輸出的信號類型也不一樣，例如大部分霍爾傳感器，一般為閉口傳感器，測試精度高，輸出為電流信號，例如萊姆CT，LF系列，知用的CTA系列均屬此種傳感器，此時只要在儀器中設置對應的比例即刻。電壓型電流傳感器一般為BNC口，例如電流鉗，示波器電流探頭等，是將電流信號轉換為電壓信號，此時需要在儀器內設置對應外部傳感器及變比。另外，對于羅氏線圈等帶積分器的特殊傳感器，目前并非所有儀器都支持，需要跟不同儀器的廠商溝通確認。

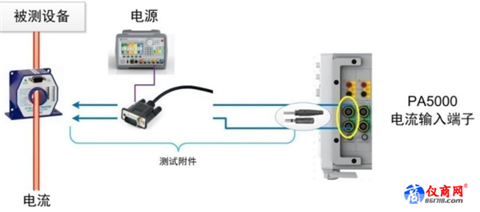

圖2  電流型電流傳感器輸入示意圖

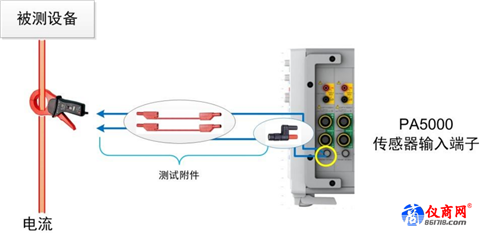

圖3  電壓型電流傳感器輸入示意圖

三、精度與孔徑

精度是選擇傳感器時非常重要的指標，可根據需求選擇，不同的精度，價位也不同，同時需要注意的是，若測試導線較粗，需要考慮孔徑大小是否合適，一般傳感器規格表中都會有相應說明，建議選擇孔徑盡量貼合導線粗細，保證高精度測試。

四、交直流測試

選擇傳感器時，需要注意傳感器測試信號是交流，直流，還是交直流，例如很多鉗形傳感器只能測試交流信號，羅氏線圈也只能測試交流信號。

五、溫度與延時
