儀器故障通常是由于六大因素造成的。今天我們就來講解一下靜電導致的儀器損壞，幫助工程師們春節后更好的使用維護儀器儀表。

儀器故障六大因素

1.接地不良

2.靜電導致儀器損壞

3.電源質量導致儀器損壞

4.使用操作不當

5.元器件老化

6.使用環境不符合要求

7.其他

靜電導致儀器損壞——靜電防護誤區

錯誤觀點一：只有金屬氧化物半導體(MSO)對靜電敏感。

實驗表明：除MOS器件對ESD極其敏感外，其他種類元器件也同樣敏感。

元器件敏感分類

第一類：敏感度0-1kV

1.無保護電路的MOS的:場效應三極管(FET)和IC，特別是超大規模集成電路(VLSI)

2.微波和甚高頻(VHF)三極管，IC,尤其是肖特基器件

3.精密集成電路穩壓器—穩定度優于0.5%

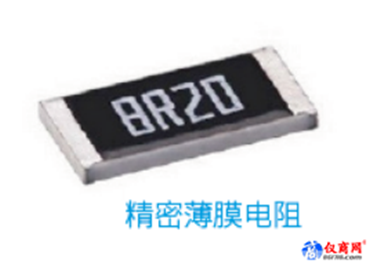

4.精密薄膜電阻—0.1%級以上

5.低功率薄膜電阻—0.5%以上

6.雙金屬超大規模集成電路

第二類：敏感度1-4kV

1.帶保護電路的MOS(CMOS,NMOS,PMOS)

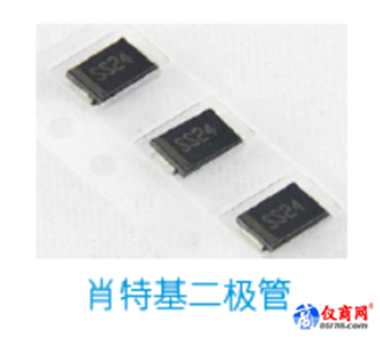

2.肖特基二極管

3.線性集成電路

第三類：較不敏感的4-15kV

1.小信號二極管—1W以下

2.低速雙極性邏輯電路(TTL, 二極管—三極管邏輯電路DTL, 高門限TTL)

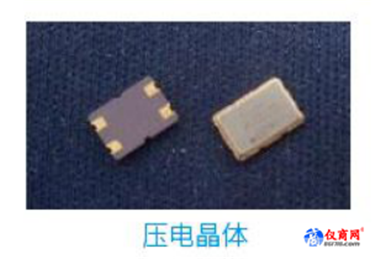

3.石英，壓電晶體和發光二極管

靜電導致儀器損壞----靜電防護誤區二

錯誤觀點二：只有未安裝的元器件對靜電敏感。

這種說法僅適用于：電路的所有敏感點都有保護電路的，尤其是那些連接到插頭的敏感元器件的輸入端都裝有保護電路。

通常的情況下是安裝在電路板上的元器件具有更大的ESD損壞的可能性，因為一根印刷先連接到幾個器件，靜電可以擊中幾個而不僅僅是一個器件。

靜電導致儀器損壞----靜電防護誤區三
