模擬示波器用陰極射線管顯示波形，示波管的帶寬與模擬示波器的相同，亦即示波管內電子運動速度與信號頻率成正比，信號頻率越高電子速度越快，示波管屏幕的亮度與電子束的速度成反比，低頻波形的亮度高，高頻波形的亮度低。利用熒光屏幕的亮度或灰度容易獲得信號的第三維信息，如用屏幕垂直軸表示幅度，水平軸表示時間，則屏幕亮度可表示信號幅度隨時間分布的變化。這種與時間有關的熒光余輝（灰度定標）效應對觀察混合波形和偶發波形十分有效，模擬存儲示波器就是這種專用示波器的代表產品，最高的性能達到800MHz帶寬，可記錄到1ns左右的快速瞬變偶發事件。
數字示波器缺少余輝顯示功能,因為它是數字處理，只有兩個狀態，非高即低，原則上波形是'有'和'無'兩個顯示。為達到模擬示波器那樣的多層次亮度變化，必須采用專用圖象處理芯片，例如TEK公司采用DPX型處理器芯片，具有數據采集、圖象處理和存儲等多項功能，DPX芯片由130萬個晶體管組成，采用0.65μm的CMOS工藝，并行流水結構，取樣率高。它既是數據采集芯片，同時也是光柵掃描器，模擬示波管屏幕熒光體的發光特性，用16級亮度分級，將波形存儲在500×200像素的LCD單色或彩色顯示屏上，每1/30秒更新一次。由于模擬存儲示波器只能依靠照相底片記錄波形，對數據保存并不方便，而數字熒光示波器是數字處理的顯示，數據記錄、處理、保存都十分方便。例如用紅色表示出現幾率最高的波形，蘭色表示出現幾率最低的波形，達到一目了然。由于數字示波器已經達到4GHz以上帶寬的水平，配合熒光顯示特性，總的性能優于模擬存儲示波器。
科技的發展離不開示波器
4、數字熒光示波器
數字熒光示波器（DPO）為示波器系列增加了一種新的類型，能實時顯示、存貯和分析復雜信號的三維信號信息：幅度、時間和整個時間的幅度分布。DSO采用串行處理的體系結構捕獲、顯示和分析信號；相對而言，DPO為完成這些功能采用的是并行體系結構。并行結構和基于ASIC硬件的處理技術，使數字熒光示波器能夠捕捉到當今復雜的動態信號中的全部細節和異常情況，并以人類的眼睛的接受速度顯示出來。
普通數字示波器要觀察偶發事件需要使用長時間記錄，然后作信號處理，這種辦法會漏掉非周期性出現的信號和不能顯示出信號的動態特性。數字熒光示波器能夠顯示復雜波形中的微細差別，以及出現的頻繁程度。例如觀察電視信號，既有行掃描、幀掃描、視頻信號和伴音信號，還要記錄電視信號中的異?，F(xiàn)象，對于專業人員和維修人員都是同樣重要的。
5、手持示波表
由于其便攜性，重量輕可由電池供電，特別適于現場使用 。
Freetest便攜式無線示波器
6、基于PC機的虛擬示波器
獨立的傳統儀器，性能強大，但是價格昂貴，且被廠家限定了功能，只能完成一件或幾件具體的工作，因此，用戶通常都不能夠?qū)ζ浼右詳U展或自定義其功能。儀器的旋鈕和開關、內置電路及用戶所能使用的功能對這臺儀器來說都是固定的。另外，開發這些儀器還必須要用專門的技術和高成本的元部件，從而使它們身價頗高且很不容易更新?；赑C機的虛擬示波器誕生以來就充分利用了現成即用的PC機所帶來的最新科技這些科技和性能上的優勢迅速縮短了獨立的傳統儀器和PC機之間的距離，包括功能強大的處理器（如Pentium 4)、操作系統及微軟Windows XP、NET技術和Apple Mac OS x。除了融合諸多功能強大的特性，這些平臺還為用戶提供了簡單的聯網工具。此外，傳統儀器往往不便隨身攜帶，而虛擬儀器可以在筆記本電腦上運行，充分體現了其便攜特性。需要經常變換應用項目和系統要求的工程師和科學家們需要有非常靈活的開發平臺以便創建適合自己的解決方案?？梢允褂锰摂M儀器以滿足特定的需要，因為有安裝在PC機上的應用軟件和一系列可選的插入式硬件，無需更換整套設備，即能完成新系統的開發。

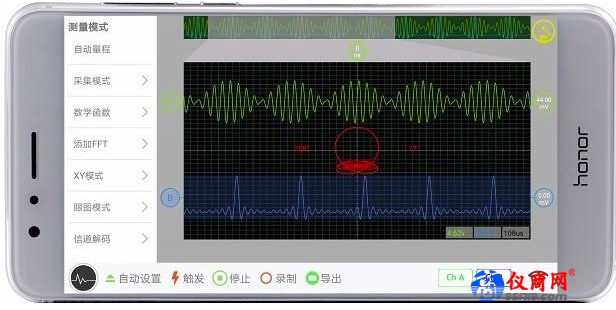

Freetest示波器界面，優秀的使用體驗是分離式示波器的特點
