支持基本運算、濾波、高級公式編輯、Matlab嵌入式編程運算和渲染。
06 頻譜分析:
-標配增強型FFT，最高可達1Mpts信號分析。-支持多種頻譜視圖展示:幅度譜、功率譜、功率譜密度、實部、虛部、相位譜。
07自動測量和統計分析:
-支持超過52種自動參數測量、參數快照。
-統計分析、直方圖、趨勢圖和追蹤圖分析。
08 順序模式和搜索導航:
-順序模式支持深度快速響應優化，回看以前的波形事件或捕獲即將發生的波形事件。-搜索和導航功能，支持多條件搜索和事件表格顯示。
這些功能使得MSO8000HD系列高分辨率示波器在高速數字信號完整性驗證、半導體芯片性能驗證、5G通信測試、新能源系統監測、電源設計和測試等領域具有廣泛的應用。

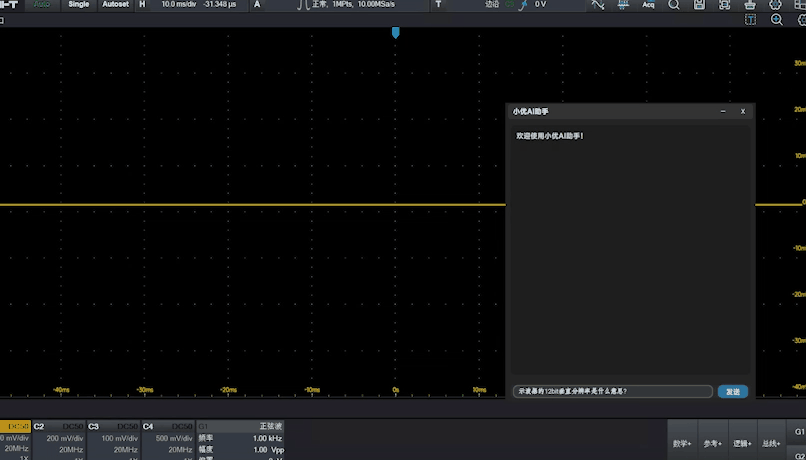

示波器的12bit垂直分辨率是什么意思?
示波器的12-bit垂直分辨率表示其模數轉換器(ADC)在垂直方向(電壓測量)上將輸入信號劃分為212-4096個量化等級。具體含義如下:
01量化精度
量化等級:12-bit ADC 將輸入電壓范圍(例如士1V)劃分為4096 個等分，每個等級對應一個電壓步長。
步長計算:若量程為2V(土1V)，則最小可分辨的電壓變化為:STEP=RANG/2^12=2V/4096~0.488mV
分辨率越高，量化誤差越小，信號細節(如微弱變化、聲)的捕捉能力越強。
02:與8-bit 示波器的對比
8-bit 示波器:僅提供 256 個量化等級，最小步長為 7.8mV(相同量程
下)
優勢:12-bit 的量化等級是8-bit的16倍，能夠更精確地區分信號的微小變化。例如:微弱信號測量:如電源紋波、傳感器輸出等。高動態范圍場景:大直流偏置上的小交流信號(如電源噪聲)。
技術實現03
硬件 ADC:MSO8000HD系列采用 12-bit ADC硬件，在滿帶寬(8GHz)和滿采樣率(20GSa/s)下直接實現 12-bit分辨率，無需犧牲性能。
ERES模式:通過數字信號處理算法(如平均或插值)，分辨率可提升至 16-bit。
04實際應用意義
低噪聲測量:12-bit 分辨率結合低噪聲前端設計(如優利德自研AFE 芯片)，可有效降低量化噪聲，提升信噪比(SNR)。
微弱信號分析:例如:檢測電源中的微小紋波(uV級)、區分抖動中的真實信號與噪聲成分。
總結:12-bit垂直分辨率意味著示波器能夠以更精細的電壓步長捕獲信號，顯著提升對微弱信號、高動態范圍信號及復雜噪聲環境的分析能力，是高速高精度測試場景(如5G、電源設計、芯片驗證)的關鍵指標。
任務執行和訓練

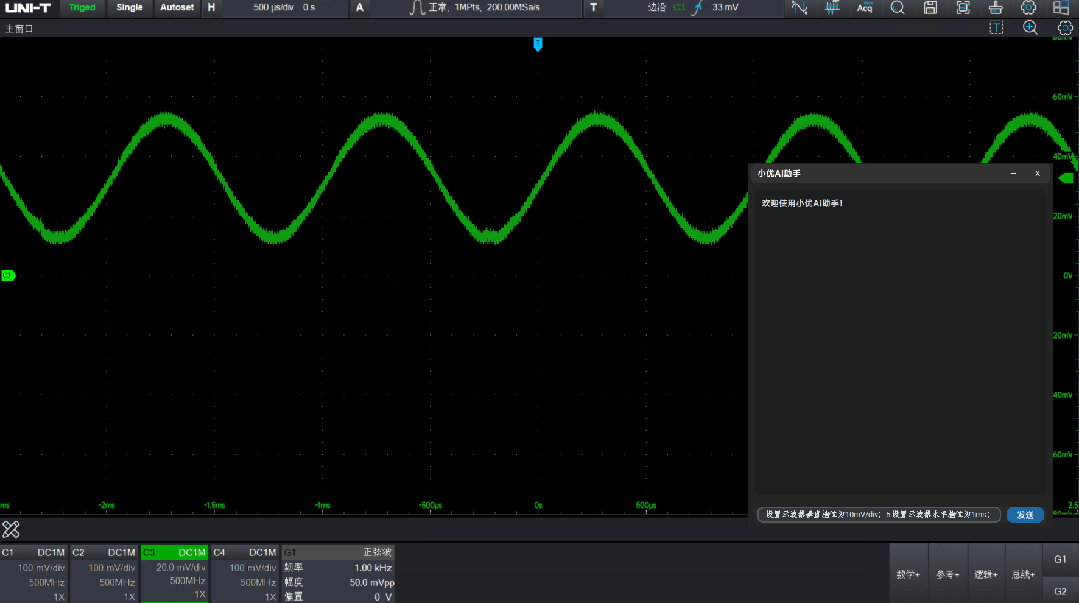

我需要進行紋波測試，請根據以下步驟配置示波器。
1.打開ERes模式，設置增強分辨率3bit;
2.示波器阻抗設置為1MΩ，耦合方式AC耦合;
3.設置示波器觸發電平為0V;
4.設置示波器垂直檔位為10mV/div;
5.設置示波器水平檔位為1ms;
AI回答:好的，正在為您配置。
AI 創作
請幫我寫一段MATLAB代碼，設計一個截止頻率為10MHz的有限沖激響應型低通濾波器，濾波器階數為30階，要求使用矩形窗。
AI回答:以下是一段 MATLAB 代碼，用于設計一個截止頻率為10MHZ的 30 階有限沖激響應(FIR)型低通濾波器，并使用矩形窗。
function resultData=MatlabFunc(sourceData,samplelnterval)fs=1/samplelnterval;%通過當前采樣間隔計算當前采樣率
% 參數設置
fc=10e6;%截止頻率1MHZ
N=30;% FIR 濾波器階數
% 設計FIR濾波器，使用矩形窗
% 歸一化截止頻率
wn=2*fc/fs;
b=fir1(N,wn,'low',rectwin(N+1));% 使用矩形窗設計FIR低通濾波器% 濾波信號
resultData=filter(b,1,sourceData);% 對正弦波信號進行濾波end
運行這段代碼后，你將得到一個 30 階 FIR 低通濾波器的頻率響應圖，截止頻率為 10MHz，使用矩形窗設計。
