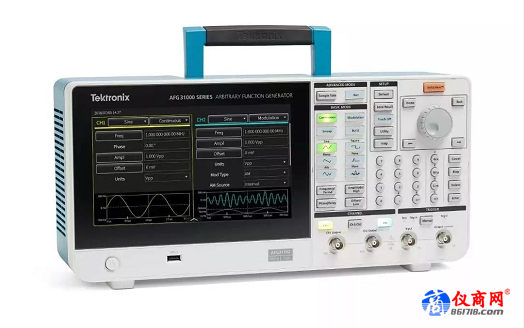

AFG31000系列任意波函數發生器 (AFG)采用全新設計，擁有許多業界先進技術，包括業界9英寸觸摸屏和全新用戶界面，這將使工程師和科研人員如虎添翼，因為他們需要生成越來越復雜的測試信號，用于調試、排障、表征和驗證被測器件。

采用InstaView?技術的AFG31000系列為內置波形發生應用程序、具有已獲專利的實時波形監測功能并采用智能用戶界面的首款高性能任意波函數發生器。

專利的InstaView?技術智能的實時監控加載DUT上的信號波形，無需使用其他設備。智能的波形序列功能輕松實現復雜波形的創建。9英寸容性觸摸屏結合ArbBuilder設計實現智能化的任意波形生成方式。智能友好的用戶界面設計，輕松實現多臺AFG同步。智能型AFG支持波形庫APP。

參數亮點

帶寬高達 250Mhz

采樣率高達2GSa/S

記錄長度16M點/通道（標準）

128M點/通道（選配）

垂直分辨率14位

應用領域

模擬電路檢定

真實場景信號復制

函數驗證和性能檢定

系統與時鐘或脈沖同步

驅動電源設備的脈沖

高級研究和教育

1.高級功能重新定義AFG

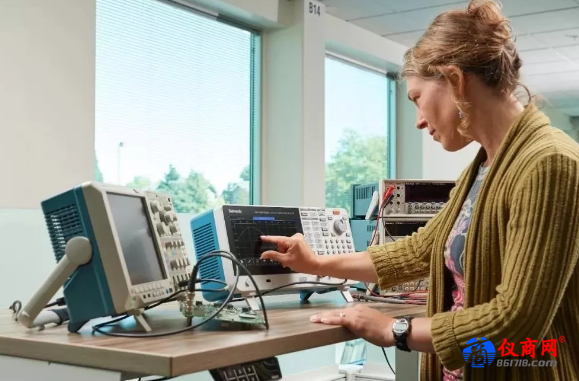

AFG31000系列配備9英寸容性觸摸屏，這是AFG上最大的顯示屏。易用UI界面，用戶可以輕觸或滑動，簡便地選擇、瀏覽、定位和改變設置。直觀的用戶界面節省了用戶學習和操作儀器的時間，從而大大提高生產力和效率。

2.獲得專利的InstaView?特性首次面市

阻抗不匹配，會導致AFG上設置的波形與DUT上的信號并不一致。InstaView全新功能通過在DUT上監測和顯示波形，解決了這個問題，而無需額外的電纜或儀器。顯示屏上顯示的波形可立即響應頻率、幅度、波形形狀及DUT阻抗的變化，從而節省時間并提高可信度。

3.可編程波形序列

在高級模式下，儀器高達128M點的波形存儲器可以分成256項，用戶可以拖放長波形，或者定序器中的多個波形，定義其輸出方式。與其他任意波形發生器相比，AFG31000系列可將儀器成本降低約90%，為需要長而不重復波形的用戶或具有復雜時序的多個波形用戶提供經濟實惠的替代方案。

4.全新ArbBuilder節省時間

內置全新ArbBuilder工具，利用觸摸屏，用戶可以在儀器上直接創建和編輯任意波形，而不需先在PC上創建波形，然后再傳送到儀器上。

ArbBuilder改善了測試效率，特別是對需要頻繁更改的任意波形。對希望復現示波器捕獲的波形的用戶，他們可以把波形存成.csv文件，然后使用ArbBuilder把文件直接加載到AFG31000中。
