儀商訊：近日，深圳市鼎陽科技有限公司發布了國內首款集頻譜分析儀與矢量網絡分析儀于一身的SVA1000X系列。傳統的頻譜分析儀和跟蹤源配合，只能進行標量網絡分析。SVA1000X內置跟蹤源和反射電橋，能夠同時掃描幅度和相位，可對射頻電路網絡進行矢量S11和S21測量，并以史密斯圓圖、極坐標等方式更精確的顯示射頻電路網絡特征。下面通過這款高性價比的一體機產品SVA1015X來測量一個標稱為48MHz低通濾波器的矢量網絡特性。

矢量網絡分析（Vector network analyzer 簡稱VNA）是一種電磁波測量的測試設備。它既能測量單端口網絡或兩端口網絡的各種參數幅值，又能測量其相位?？梢詼y量其幅度、相位、延時、史密斯圖、極坐標以及駐波比等特性。矢量網絡分析儀是一種功能強大，應用廣泛的儀器。在天線、微波射頻（RF）、電路測試、元器件測試等領域應用十分廣泛，被稱之為“儀器之王”。因此其價格也非常昂貴。

校準

S11校準：矢量網絡分析儀的S11在出廠前已經經過校準。因此在沒有特殊情況下不需要校準。但隨著時間及環境的變化，在使用前最好使用廠家提供的校準件進行校準，消除誤差。S11校準總共分為三步。在網絡分析功能下進入校準界面并按儀器提示在Port1端口依次接入‘open’、‘short’、‘load’載校準件，并鎖緊校準件。

S21校準：在測試前需要對線纜及外接部件進行校準以消除其誤差。本次測試的低通濾波器只有48MHz。因此只需校準10MHz到100MHz即可滿足要求。設置初始頻率為10MHz，終止頻率100MHz后，直接把PORT1與PORT2 外接部件連接，然后進行歸一化校準，直至校準完成。如下圖。

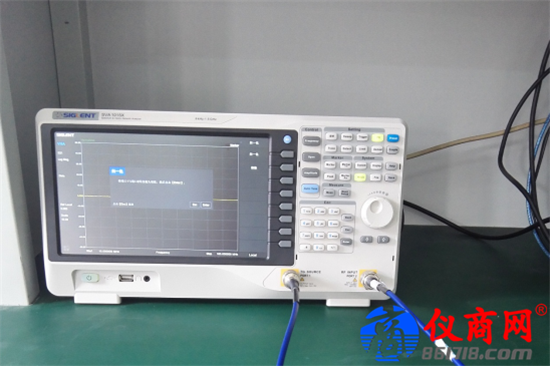

△ 圖1  S21歸一化校準

測試

把待測濾波器接入到已經校準的線纜里并鎖緊。如圖2。

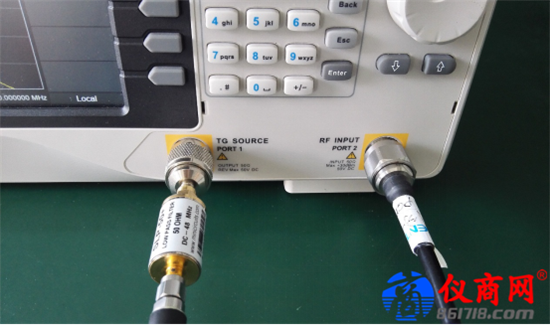

△ 圖2 測試連接

評估濾波器質量，可以通過矢量網絡分析儀功能測試其幅頻特性及駐波比特性來評估。

對數幅度：在S21 測量下，設置顯示類型為對數幅度。并根據測量值調整參考電平和刻度。掃描完成后，即可得到濾波器的幅頻曲線。如下圖所示。

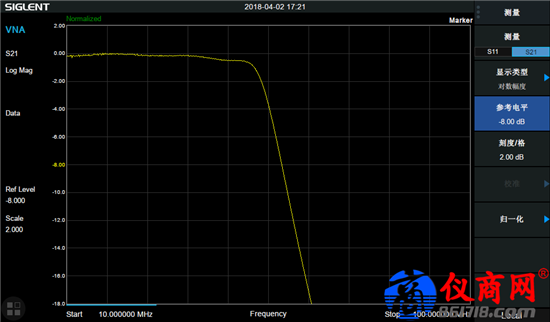

△ 圖3 對數幅度曲線

對于測得的幅頻曲線，我們可以通過光標查看各測試點的測量值。SVA1015X配備四個光標。因此我們可以同時打開所有光標查看各頻點的測量值。通過光標可以得到此濾波器的-3dB點在54MHz處。54MHz以上，幅度將快速下降。從測量數據可以看到此濾波器與標稱值有6MHz的余量。

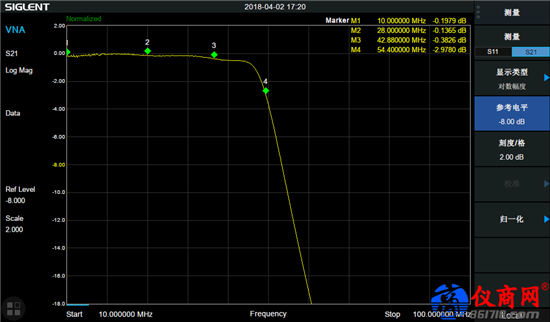

△ 圖4 光標測量幅頻曲線
