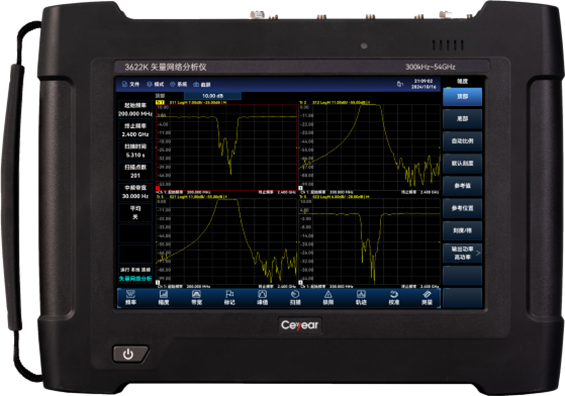

近期，思儀科技在手持式儀器體系頻頻發力，最新推出的可達54GHz頻率的3622系列全二端口手持式矢量網絡分析儀，有效覆蓋300kHz~9/18/26.5/44/50/54GHz，系統動態范圍達113dB@20GHz、幅度跡線噪聲達0.002dB@50GHz、電池供電、機動靈活，可廣泛應用于雷達、航空航天、衛星通信等電子設備的現場維護保障測試。

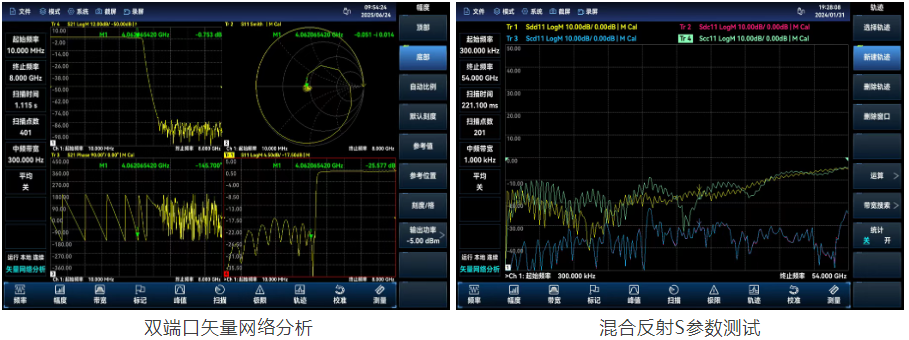

全二端口矢量網絡分析功能助力現場網絡參數測試

3622系列產品提供標準的4S參數矢量網絡分析測量能力，可進行放大器、濾波器、衰減器、雙工器等器部件的S參數測試，支持混合反射S參數測試，顯示格式包括對數、線性、相位、群延時、Smith圓圖、極坐標、駐波比等。

天饋線分析功能實現外場射頻電纜故障診斷分析

3622系列產品的天饋線分析能夠?qū)μ炀€、射頻電纜等被測件的回波損耗、駐波比、阻抗、電纜損耗、故障點距離進行測量，支持TDR電纜測試，能夠?qū)€纜故障的類型進行分析。此外，儀器支持自定義饋線參數，方便用戶使用。

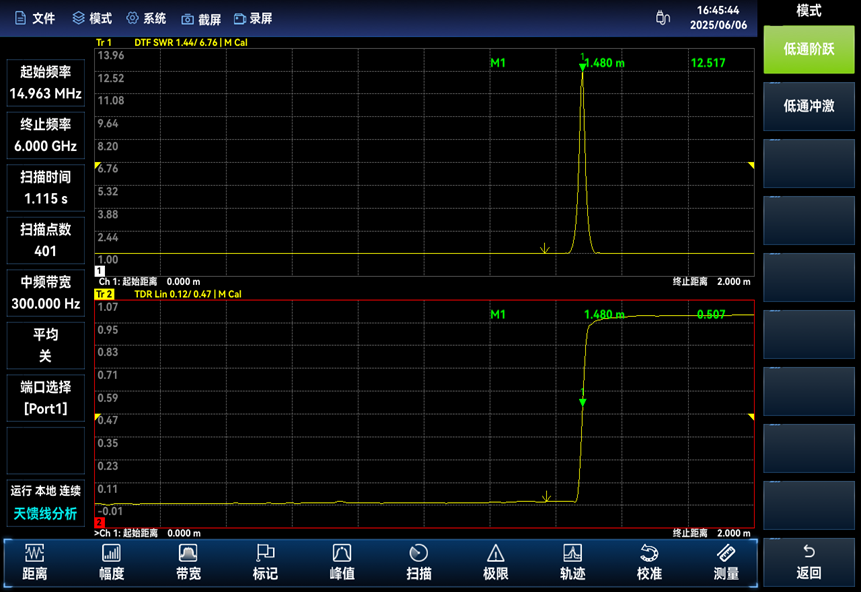

DTF和TDR測量

矢量電壓計功能直觀顯示幅相一致性信息

3622系列產品的矢量電壓計功能可顯示固定頻點下被測件的幅度和相位，支持A/B、B/A測量功能，能夠幫助客戶輕松的進行比較測量，用于電纜電長度的調整、相控陣天線的安裝維護、雙通道接收機的幅相一致性測試等場景。

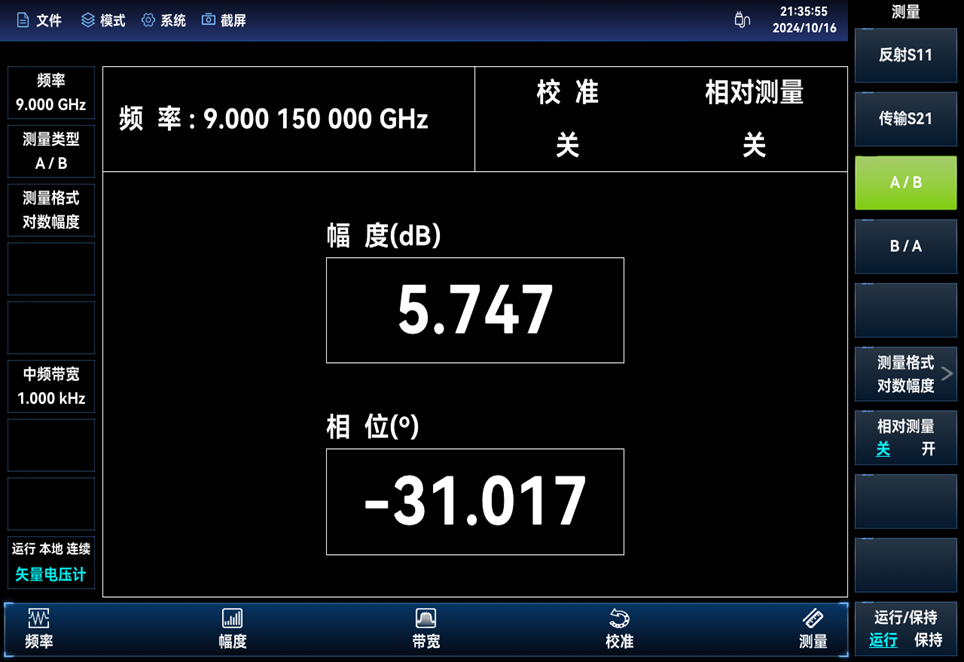

矢量電壓計

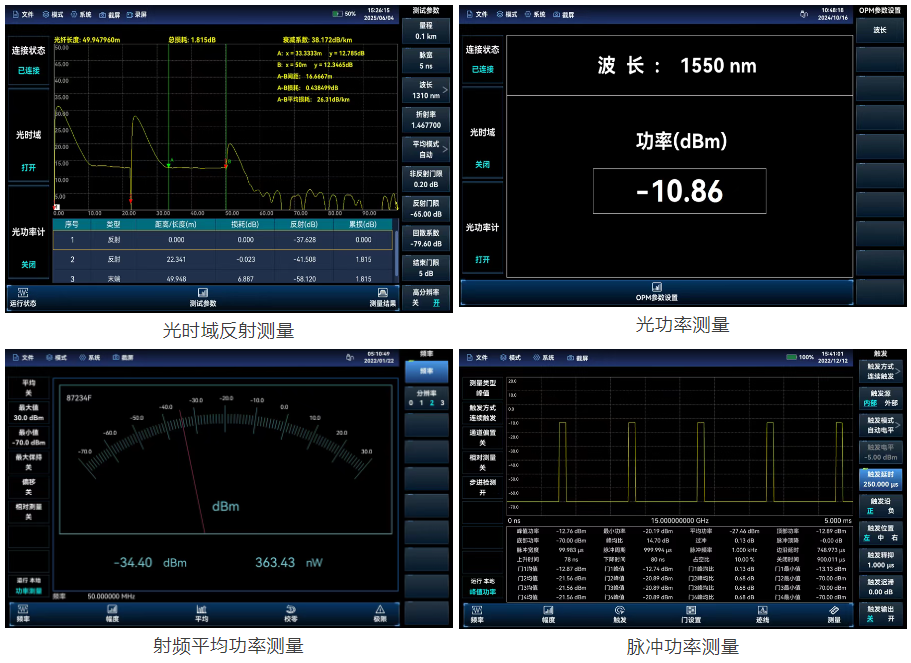

輕松拓展光時域反射計、光功率計和峰值/平均功率計測試等功能

3622系列支持外接USB模塊實現光時域反射測量、光功率測量和峰值/平均功率測量。光時域反射計的光纖類型為G.652單模9/125，測量波長為1310nm±20nm & 1550nm±20nm，動態范圍達38dB；光功率計校準波長為850/980/1270/1300/1310/1490/1550/1577/1625/1650nm，光功率測量范圍為-50dBm~+20dBm。

3622系列手持式矢量網絡分析儀將有效助力客戶完成現場電子設備網絡參數測試，秉承測試測量賦能創新創造的理念，思儀科技將為您帶來更多現場測試新體驗。
