1、產品簡介

6935DE信號發生器是中電科思儀科技股份有限公司推出的PXIe總線3U 3槽信號發生器，具有頻段寬、噪聲低、體積小等優點，支持參考信號輸入/輸出功能、步進掃描功能和脈沖調制功能，可適用于航空、航天、雷達、通信、導航等測試領域中構建小型化自動測試系統，提供高質量的信號源。

2、優異的性能

6935DE信號發生器采用多環鎖相的頻率合成技術，在小體積的條件下實現了寬頻段、低噪聲的信號輸出，其主要技術指標如表1所示。

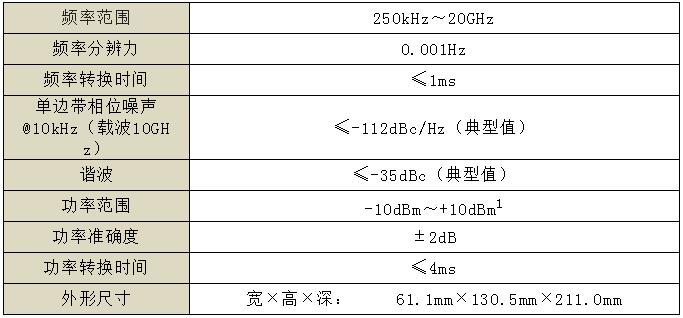

表1 6935DE信號發生器主要技術指標

注1：通過增加PXIe總線擴幅模塊配合使用，輸出功率范圍可達到-110dBm～+18dBm。

（1）優良的頻譜特性

6935DE信號發生器的單邊帶相位噪聲指標優于-112dBc/Hz@10kHz（載波10GHz），能夠滿足大部分產線測試、現場測試的需求。

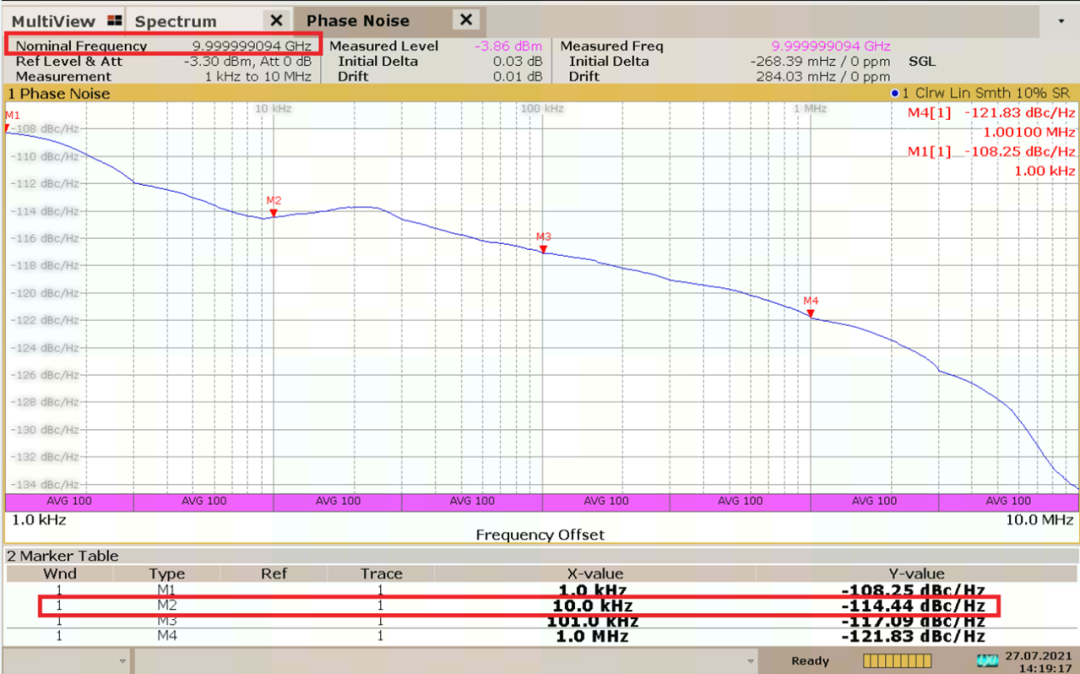

圖1 10GHz相位噪聲測試曲線

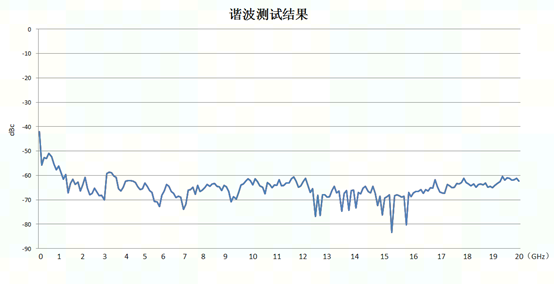

6935DE信號發生器輸出功率0dBm的諧波測試曲線如圖2所示。

圖2 諧波測試曲線

（2）精準的幅度特性

6935DE信號發生器能夠輸出-10dBm~10dBm幅度范圍的微波信號，輸出信號精度高，穩定性好，可以為自動化測試系統提供有力支撐。不同輸出功率時的功率準確度測試曲線如圖3至圖5所示。

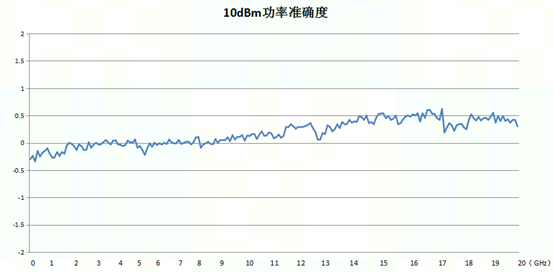

圖3 10dBm功率準確度測試曲線

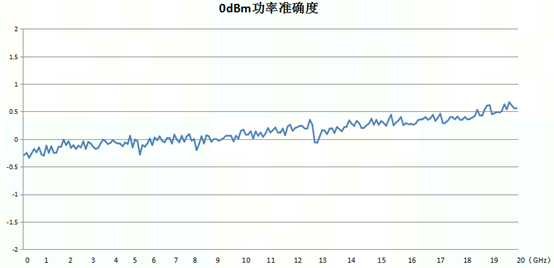

圖4 0dBm功率準確度測試曲線

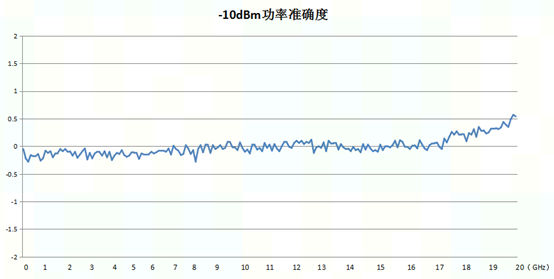

圖5 -10dBm功率準確度測試曲線

3、豐富的功能

（1）掃描功能

6935DE信號發生器支持輸出信號的掃描功能，用戶可以自己定義需要的測試序列，操作方便簡潔，能夠有效提高測試效率。軟件操作界面和測試界面如圖6、圖7所示。

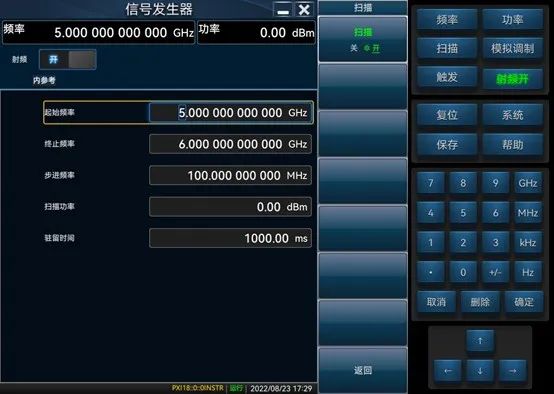

圖6 軟件操作界面

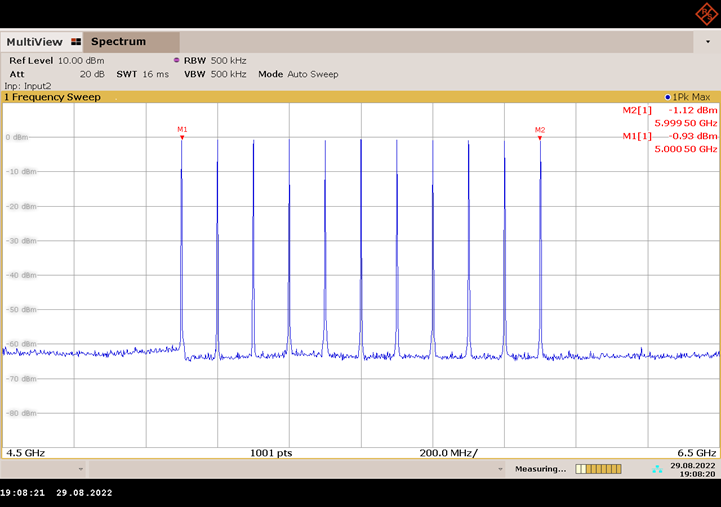

圖7 掃描功能測試圖

（2）脈沖功能

6935DE信號發生器支持外部脈沖信號輸入，用戶可以將自己需要的脈沖信號輸入6935DE中，加載到載波上，操作方便簡潔，測試界面如圖8所示。

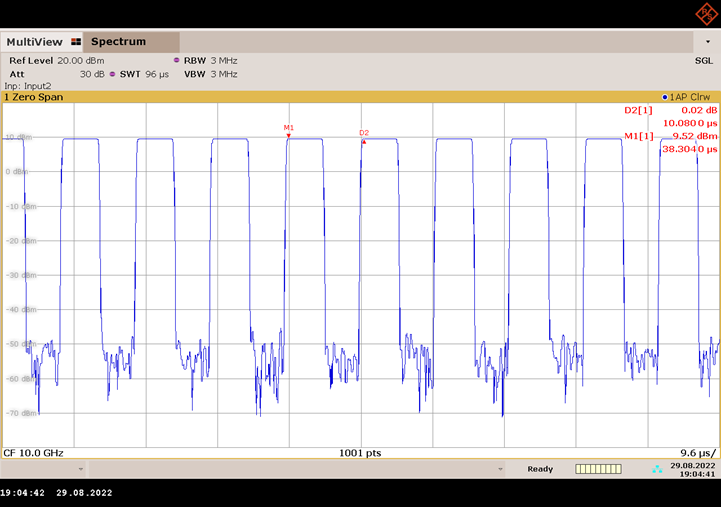

圖8 脈沖調制信號測試圖

4、應用實例

（1）產線測試中構建自動測試系統
