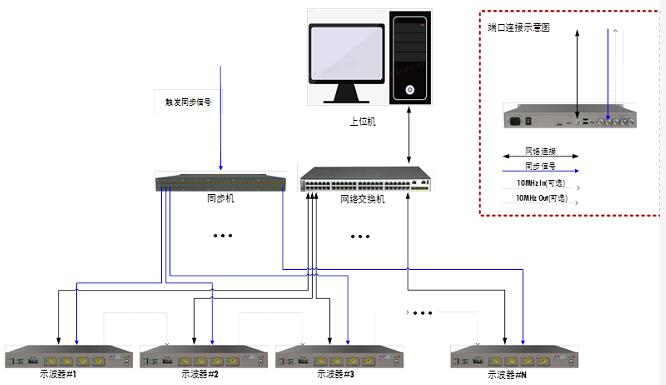

靈活的SDS6000L組網多通道采集系統

SNA5000A高端矢量網絡分析儀：測量頻率高達26.5GHz

SNA5000A系列矢量網絡分析儀測量頻率范圍寬至 100 kHz-26.5 GHz，可廣泛應用于航空航天，國防以及雷達和衛星通信等領域。

1、低噪聲，高動態范圍

系統動態范圍是VNA一個非常重要的指標，它是VNA源的最大輸出功率與測試端口本底噪聲的差值。SNA5000A擁有最大125 dB的動態范圍，可適用于對動態范圍要求比較高的測試場景，比如同時測量濾波器的通帶和帶外抑制性能。

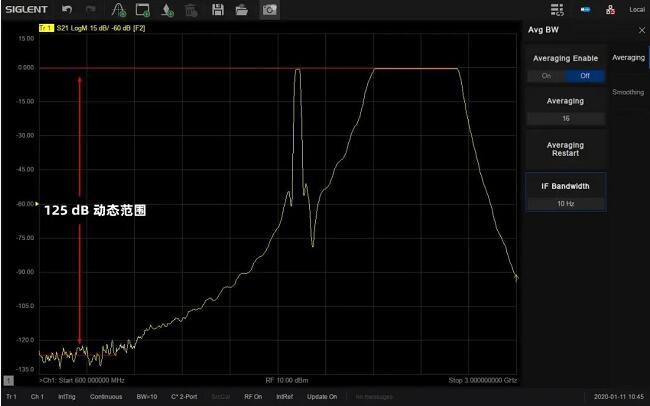

SNA5000A具有125dB極高動態范圍

2、先進的外觀設計及多樣化的顯示

不管是在研發還是在現代化的生產線，區別于傳統笨重的矢量網絡分析儀，SNA5000A超前的外觀設計都能為工程師或者產線節省大量的桌面空間。

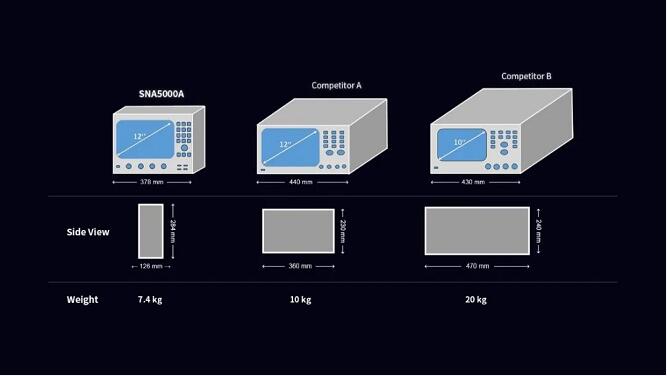

SNA5000A體積小且重量輕，節省大量桌面空間

除開外觀設計，其先進的用戶界面，配合上12.1英寸超大觸摸屏與外接的鼠標和鍵盤，讓工程師能更快的添加或刪除窗口，通道和跡線。

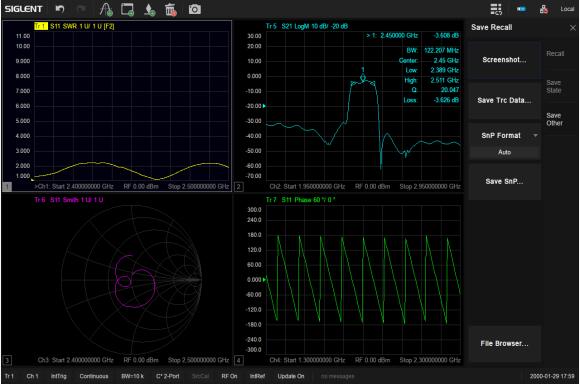

SNA5000A支持在多個窗口下，添加多條跡線進行S參數測量。并且測量結果，可以多種數據格式顯示，如 Log Mag，Lin Mag，Phase，Delay，Smith，SWR，Polar等，可以方便快捷地分析被測物的傳輸系數，反射系數，駐波比，阻抗匹配，相位，延時等參數。

SNA5000A 支持多種顯示格式

3、時域分析功能及眼圖功能

在微波射頻領域，如何有效消除有害的測試夾具效應是一大挑戰。比如在對SMD器件進行測試時需要特定的測試夾具實現測試儀器測試端與器件輸入端的轉接，導致測試結果中包含了測試夾具的特性。目前SNA5000A系列提供的去除測試夾具影響的方法主要有：端口延伸，端口匹配，端口阻抗轉換，去嵌入，適配器移除等。

另外，SNA5000A系列還支持TDR時域反射計測量功能，可在時域?qū)鬏斁€的特征阻抗，時延等參數進行分析。

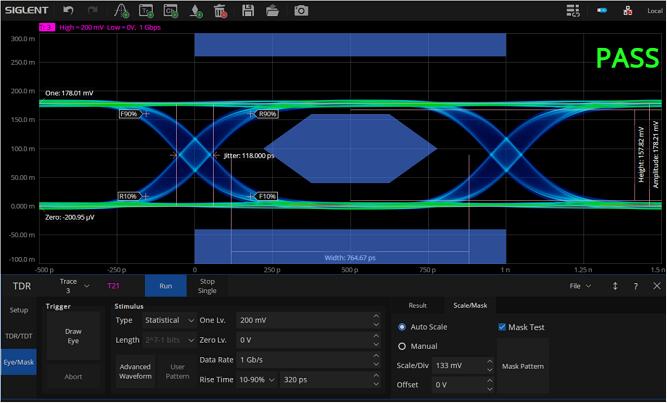

眼圖可以反映信號鏈路上傳輸?shù)臄?shù)字信號的整體特征，從中觀察出碼間串擾和噪聲的影響，進而估計系統的優劣程度。因此，眼圖分析是高速系統信號完整性分析的核心。SNA5000A搭載了眼圖功能，為需要對高速信號進行時域分析的客戶節省了大量成本和時間。

4、校準件

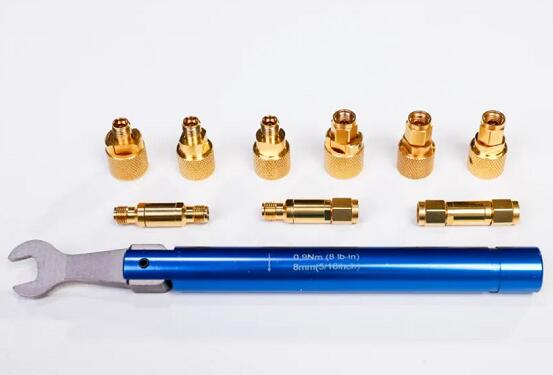

校準是VNA進行可靠測量前必須進行的步驟。此次與SNA5000A同步發布的還有全新的F604TY機械校準件。接口類型為3.5mm 公頭和母頭，頻率范圍0 ~ 27 GHz?？蓾M足全系列鼎陽矢量網絡分析儀的校準需求。
