電機損毀可能是很多企業的噩夢，這意味著產線停產，帶來數以百萬，甚至千萬的經濟損失。對此，如何判斷電機有損毀風險，提前做出準備工作顯得尤為重要。下面，讓我們用Fluke MDA550帶您一探究竟。

背景介紹

武漢某銀行數據中心運維部的職責之一就是保證機房的正常運行，一旦冷卻系統出現問題可能會造成一系列比較嚴重的后果（如：散熱問題導致機器宕機等）

對此，我們用FLUKE MDA550對冷凍水泵電機進行了預測性判斷，看其是否有損毀的風險。

武漢某銀行數據中心機房

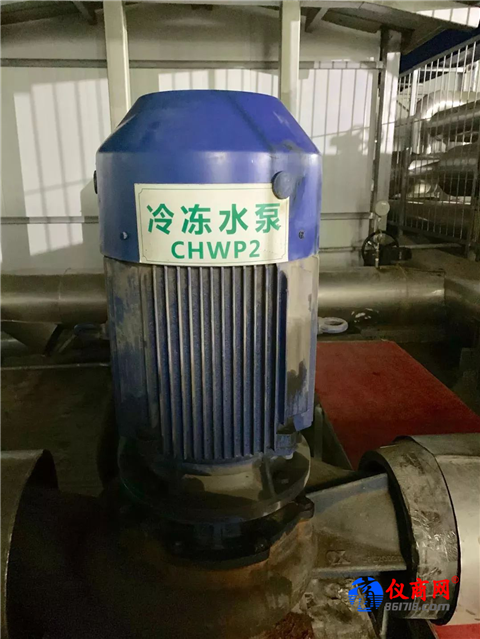

冷卻系統現場照片

實測案例

使用Fluke MDA-550測試

① 電機輸入端波形

② 電機端脈沖波形

圖1圖2測試的為工頻電機，由變頻驅動，配電柜與電機之間的電纜長度約為15m，此電機于2014年生產，2015年6月正式投運，由FLUKE MDA550的測試數據可知，脈沖電壓毛刺較多，過沖電壓為1000V，上升時間為0.26μs，過沖系數為70.2%

案例分析

根據IEC、GB標準規定的運行限值，工頻電機在0.26μs上升時間所允許的電壓峰值約為780V，而此電機的過沖電壓已嚴重超出電機運行的安全范圍，這種長期過沖電壓會造成電機匝間絕緣有極大的損毀風險。

傳統的絕緣電阻測試儀和耐壓測試儀，測試的為相與地，相與相之間的絕緣性能。所以此種匝間絕緣擊穿用絕緣電阻測試儀和耐壓測試儀是無法測出的。因此，該過沖電壓要引起重視，有造成電機損毀的風險。

結論&建議

1.根據GB/T 21707-2018可知，1000V的過沖電壓建議采用變頻器專用電機，脈沖絕緣等級應為“嚴酷IVIC C”

2.對于比較重要不間斷運行的電機要做預測性維護測試，采取相應的過沖電壓抑制措施,避免電機損毀造成巨額的損失;
