半導體生產流程由晶圓制造，晶圓測試，芯片封裝和封裝后測試組成，晶圓制造和芯片封裝討論較多，而測試環節的相關知識經常被邊緣化，下面集中介紹集成電路芯片測試的相關內容，主要集中在WAT，CP和FT三個環節。

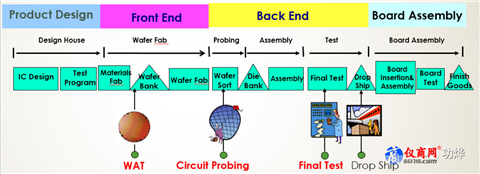

圖1 集成電路設計、制造、封裝流程示意圖

WAT（Wafer Acceptance Test）測試，也叫PCM（Process Control Monitoring），對Wafer 劃片槽（Scribe Line）測試鍵（Test Key）的測試，通過電性參數來監控各步工藝是否正常和穩定，例如CMOS的電容，電阻， Contact，metal Line 等，一般在wafer完成制程前，是Wafer從Fab廠出貨到封測廠的依據，測試方法是用Probe Card扎在Test Key的metal Pad上，Probe Card另一端接在WAT測試機臺上，由WAT Recipe自動控制測試位置和內容，測完某條Test Key后，Probe Card會自動移到下一條Test Key，直到整片Wafer測試完成。 WAT測試有問題，超過SPEC，一般對應Fab各個Module制程工藝或者機臺Shift，例如Litho OVL異常，ETCH CD 偏小，PVD TK偏大等等。WAT有嚴重問題的Wafer會直接報廢。

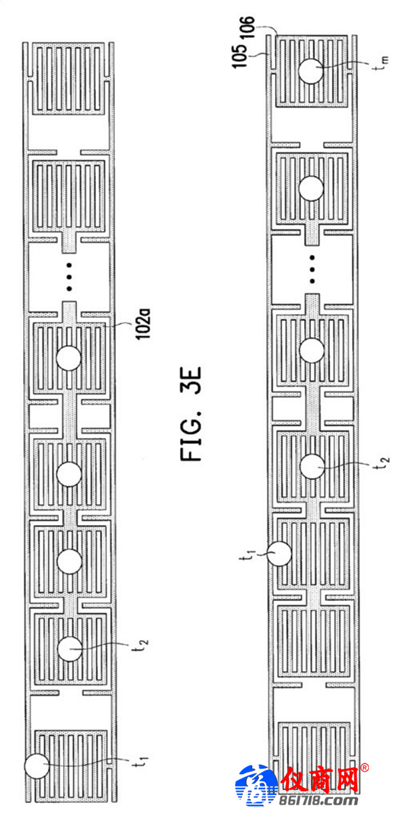

圖2 Test Key示意圖

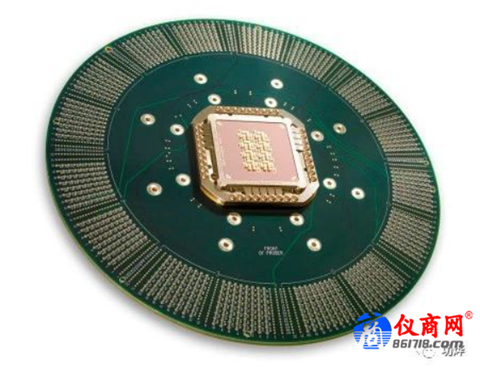

圖3 WAT Probe Card 示意圖

圖4 WAT data chart

CP（Circuit Probing）也叫“Wafer Probe”或者“Die Sort”，是對整片Wafer的每個Die的基本器件參數進行測試，例如Vt（閾值電壓），Rdson（導通電阻），BVdss（源漏擊穿電壓），Igss（柵源漏電流），Idss（漏源漏電流）等，把壞的Die挑出來，會用墨點（Ink）標記，可以減少封裝和測試的成本，CP pass才會封裝，一般測試機臺的電壓和功率不高，CP是對Wafer的Die進行測試，檢查Fab廠制造的工藝水平。

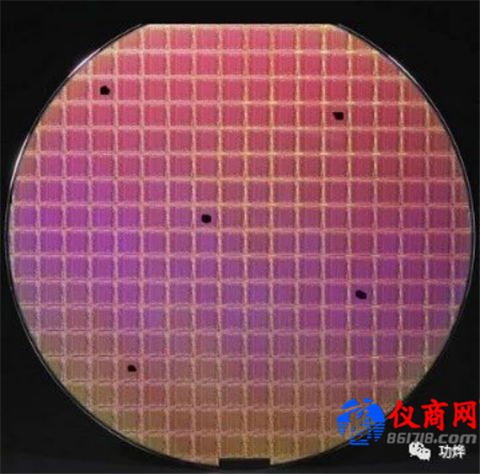

圖5 黑點為ink

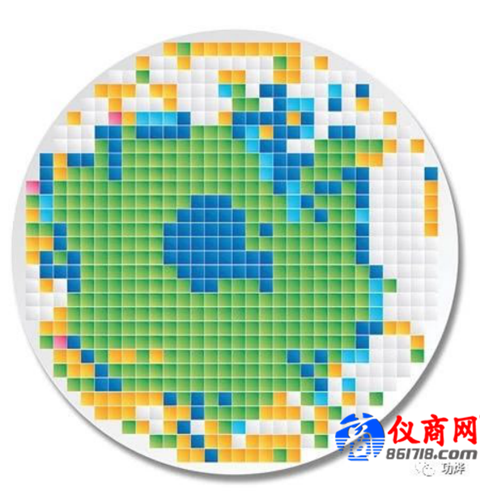

圖6 CP Bin Map示意圖

CP測試程序和測試方法優化是Test Engineer努力的方向，下面介紹幾種降低CP測試成本的方法。

1.同一個Probe Card可以同時測多個Die，如何排列可以減少測試時間？假設Probe Card可以同時測6個Die，那么是2×3排列還是3×2，或者1×6，都會對扎針次數產生影響，不同的走針方向，也會產生Test時間問題。

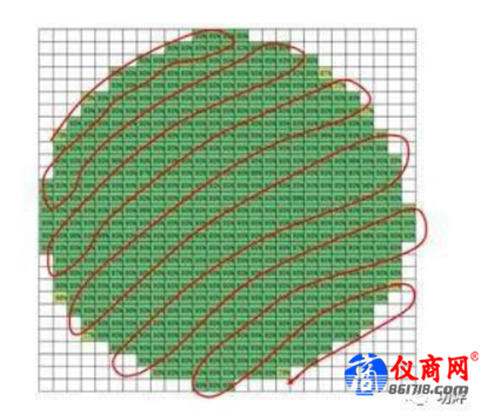

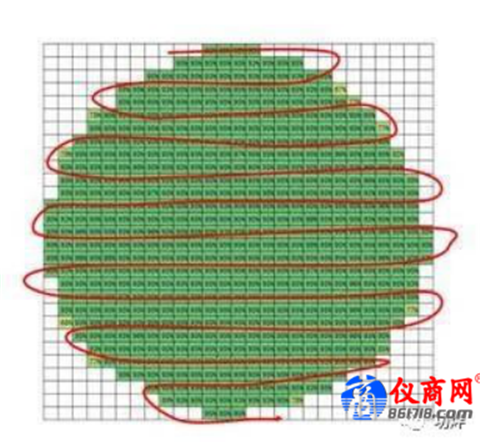

圖7 不同走向示意圖

2.隨著晶圓尺寸越來越大，晶圓上的Die越來越多，很多公司CP Test會采用抽樣檢查（Sampling Test）的方式來減少測試時間，至于如何抽樣，涉及不同的Test Recipe，一些大數據實時監控軟件可以在測試的同時按照一定算法控制走針方向，例如抽測到一個Die失效后，Probe Card會自動圍繞這個Die周圍一圈測試，直到測試沒有問題，再進行下一個Die的抽測，這種方法可以明顯縮短測試時間。

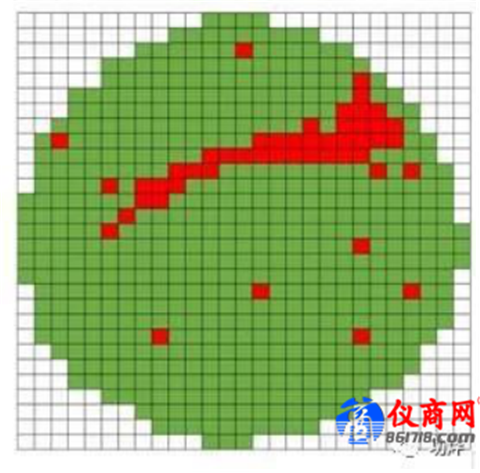

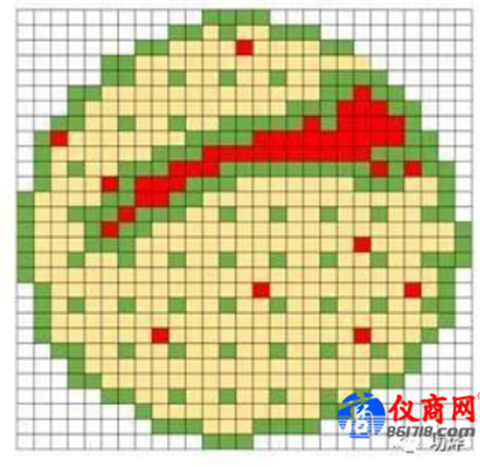

圖8 full map 與 sample test示意圖

FT（final test）是對封裝好的Chip進行Device應用方面的測試，把壞的chip挑出來，F(xiàn)T pass后還會進行process qual和product qual，F(xiàn)T是對package進行測試，檢查封裝造廠的工藝水平。FT的良率一般都不錯，但由于FT測試比CP包含更多的項目，也會遇到Low Yield問題，而且這種情況比較復雜，一般很難找到root cause。廣義上的FT也稱為ATE（Automatic Test Equipment），一般情況下，ATE通過后可以出貨給客戶，但對于要求比較高的公司或產品，F(xiàn)T測試通過之后，還有SLT（System Level Test）測試，也稱為Bench Test。SLT測試比ATE測試更嚴格，一般是Function的Test，測試具體模塊的功能是否正常，當然SLT更耗時間，一般采取抽樣的方式測試。

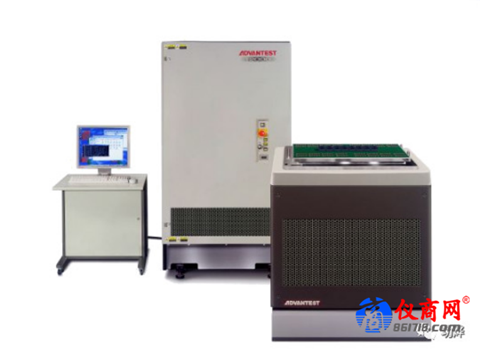

圖9 FT tester 示意圖

小結一下，WAT是在晶圓制造過程中進行的測試，通過對Die與Die之間Scribe Line的Test Key電學性能的測試，來監控Fab制程的穩定性；CP測試是制造完成后，封測之前進行的電學測試，把壞的Die標記出來，減少封裝的成本；FT是Die切割，打磨，封裝后進行器件功能性的測試，可以評價封測廠的封裝水平，只有所有的測試都通過后，才可以應用到產品上。
