并行處理供電系統必須能夠記錄高速現象，因?yàn)樗鼈兛梢圆婚g斷地切換到逆變器供電。要求記錄儀能夠以10 μs 左右的速度（100 kHz采樣）進行記錄，包括工頻電源端的噪聲和諧波引起的電源異常。特別是，為了準確捕捉電流波形，最好使用具有高靈敏度和寬頻帶的頻率特性的鉗形電流傳感器。

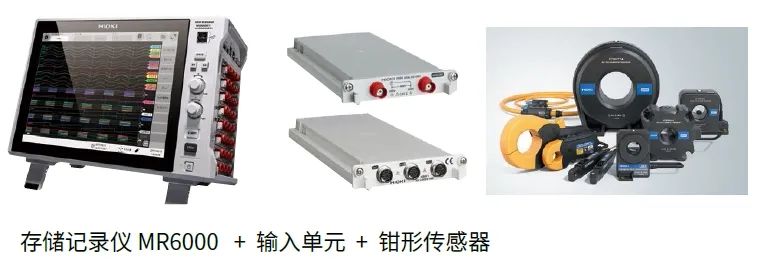

HIOKI 日置能提供波形記錄儀和各種鉗形電流傳感器，以滿足客戶的需求。

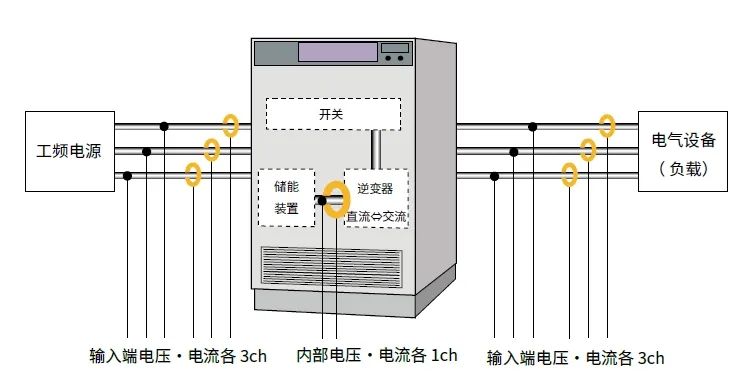

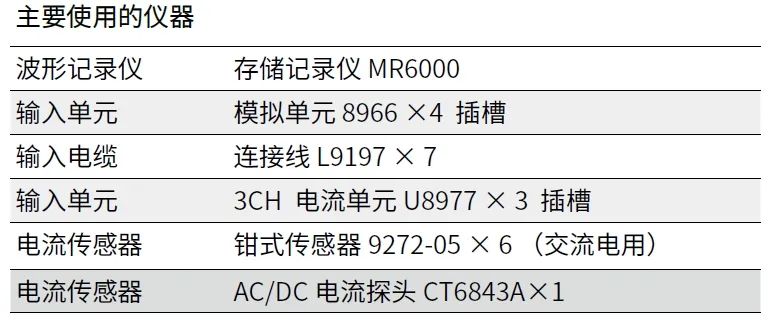

※ 該圖為組合示例，因測量對象而異。

（同時測量電壓7ch 和電流7ch 的情況下）

電流傳感器還提供無需電源的交流專用電流探頭。需要根據測量用途和測量場所選擇合適的傳感器。

■使用1 臺儀器進行電源故障模擬運行測試

可選的任意波形發生單元 U8793 可以連接到存儲記錄儀上，從而一臺測量?jī)x器就能同時實現任意波形發生和波形測量的雙重功能。為了確保UPS 在電源異常情況下的可靠運行，如電壓瞬時下降、瞬時斷電和產生干擾（這對UPS 十分重要），我們進行了大量的故障模擬測試。除功能發生器功能外，該系統還可用作波形測量系統。除功能發生器功能外，還可通過重現和輸出觀察到的波形，或通過使用標配的波形制作軟件處理和輸出波形，有效地進行電源故障模擬。

在運行測試中，可通過交流穩壓電源對存儲記錄儀中的模擬波形進行放大，并在多個通道上同時測量UPS 在運行期間的輸入端和輸出端電壓/ 電流，以及逆變器的控制操作等，以實現在更接近實際情況的條件下進行測試。

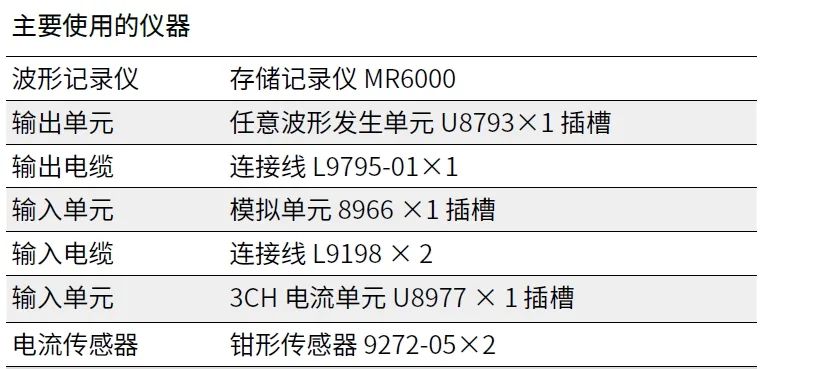

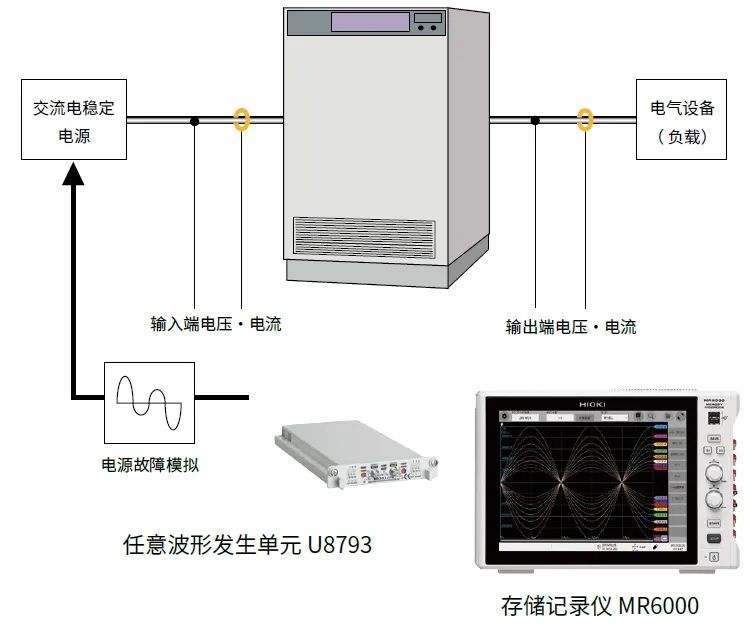

※ 該圖為組合示例，因測量對象而異。

（模擬單相電源電源故障時同時測量 UPS 輸入端和輸出端電壓 ch2 和電流2ch 的示例）。

需要根據測量用途和測量場所選擇合適的選件。

3. 關于觸發功能

推薦將記錄儀設置為觸發開始記錄，以便順利準確地捕捉瞬時電壓下降和瞬時斷電狀態。

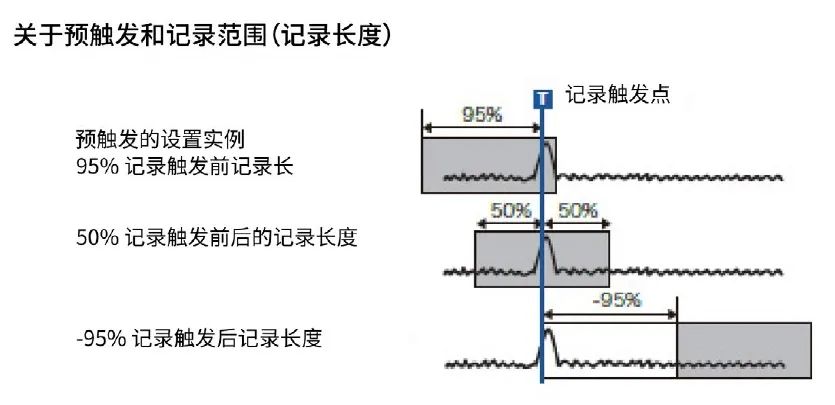

一般觸發功能不能將電壓跌落（瞬時電壓跌落）設置為觸發條件。此外，如果在觸發后才開始數據記錄，則無法記錄到重要的觸發前現象。因此，最好使用將電壓下降為條件觸發的記錄儀，該記錄儀具有預觸發功能，可記錄觸發前的現象。

如此，便可在同一時間軸上記錄UPS 運行前后的各個參數，這對運行評估測試非常有效。

存儲記錄儀 MR6000 可以將電壓下降設置為觸發條件，還搭載了預觸發的功能。

可以使用“and ” 和“or”條件對多個通道進行詳細的觸發設置。

結語

? HIOKI 日置的存儲記錄儀的通道間皆為絕緣輸入，輸入時無需考慮UPS 輸入端和輸出端，并且在現場具有出色的抗干擾能力。

? 通過高速采樣和長期存儲，可長時間記錄諧波和干擾等高速現象以及逆變器的輸出波形。

? 多通道同時記錄可方便地確認各個參數的相關性。

? 有多種輸入單元可供選擇，可根據需要增加輸入單元和通道數。

? 電流傳感器是本公司研發產品，有直流/ 交流和高靈敏度/ 寬頻帶等多種類型，因此可以選擇合適的傳感器。這些傳感器還具有本司研發才能提供的易用性，例如只需將其連接到記錄儀的單元即可提供供電電源。
