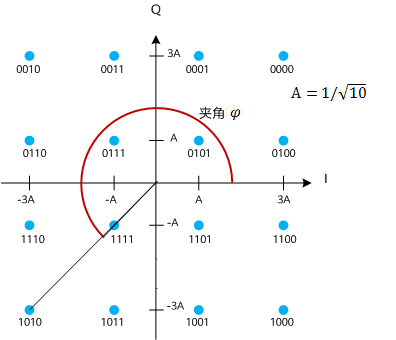

圖4 QAM的星座圖

而星座圖上點的數量，決定了每個符號傳輸?shù)谋忍財?shù)。例如：

· 256-QAM，256是2的8次方，每個符號能傳輸8bit的數據。

· 1024-QAM，1024是2的10次方，每個符號能傳輸10bit的數據。

因此，作為比256-QAM更高階的1024-QAM，數據傳輸?shù)姆逯邓俾蔬M(jìn)一步提高25%。

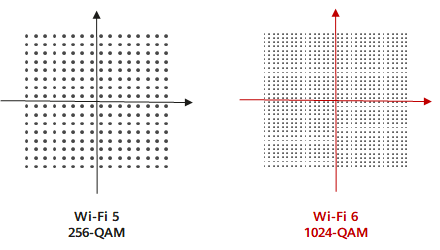

圖5 WiFi 6 1024-QAM

Part.2

噪聲與干擾對QAM的影響

盡管較高階的調制速率能夠?yàn)闊o(wú)線電通信系統提供更快的數據速率和更高水平的頻譜效率，但這是有代價的。較高階的調制方案對噪聲和干擾的適應性要差得多。

因?yàn)榘l(fā)送一個符號所用的載波頻寬是固定的，發送時長也是一定的，較高階意味著兩個符號之間差異就越小。這不僅對接收雙方的器件要求很高，而且對環境的要求也很高。也就是說，如果環境過于惡劣，終端將無法使用高階的QAM模式通信，只能使用較低階次的調制模式。

3、測試應用

普尚SP900系列信號分析儀可支持最新的無線通信標準信號，如5G NR、WLAN、Bluetooth的信號解調分析，2/3/4/5G，數字調制解調分析等。SP206V信號發生器支持生成更準確的信號來激勵器件和系統，可輸出2/3/4/5G，矢量信號，以及BPSK、QAM等，是進口高端信號發生器的首選替代方案。

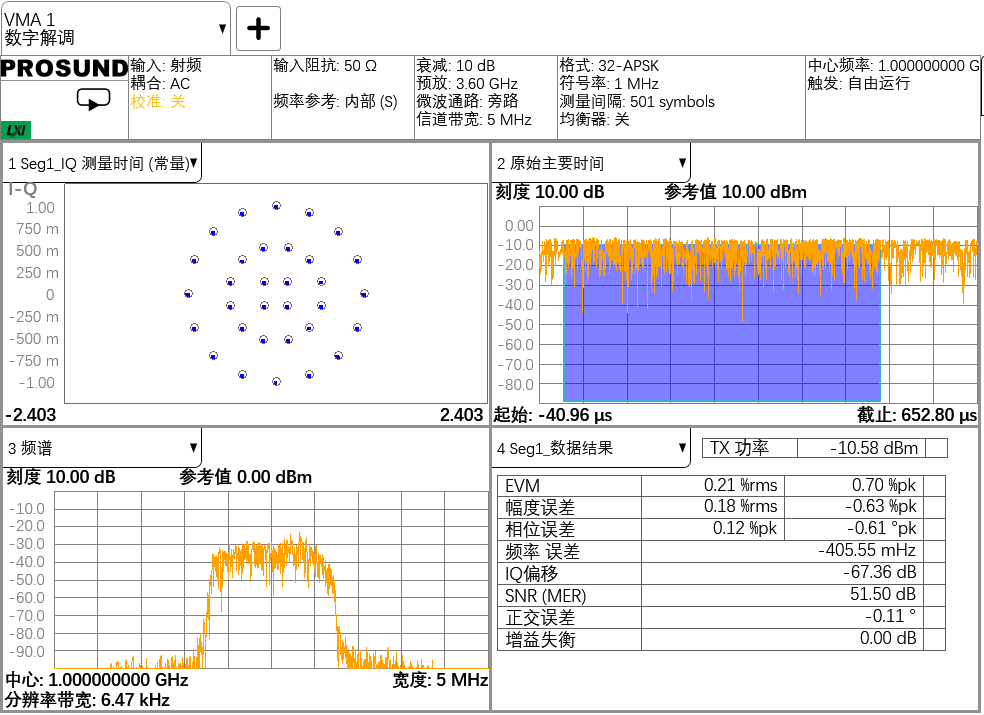

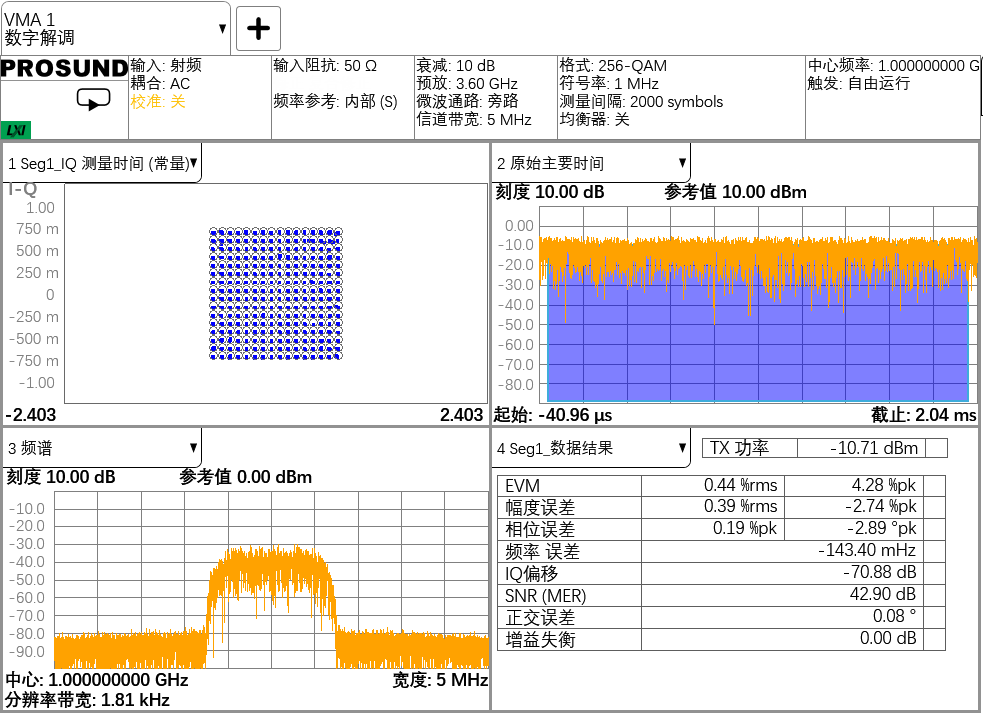

圖6 典型的數字調制信號解調分析：32APSK調制分析(上圖)，256QAM調制分析(下圖)
