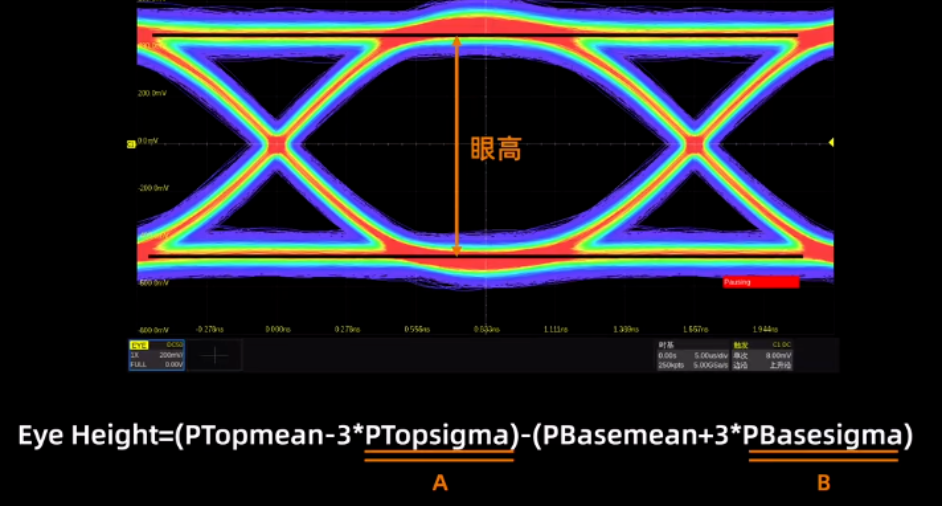

舉個簡單的例子，對數字信號的實時眼圖進行裕量測試時，眼高是必測參數之一，定義如下：

A為示波器眼圖波形頂部的噪聲標準偏差或均方根值，B為眼圖波形底部的噪聲標準偏差或均方根值，噪聲的大小將影響眼高的大小，進而影響裕量測試的結果。

如果想自測本底噪聲也比較簡單，通道不接任何信號，調節垂直檔位與水平時基（各大廠商對這兩個值的標準可能不太一樣），調整完成后打開測量參數中的標準差即可。

4、直流增益精度

直流增益精度以及直流偏移精度，這兩個值都是用來描述示波器垂直方向上幅值測量值與理想情況的誤差范圍，因此會影響到測量結果的準確度。

鼎陽的12-bit高分辨率示波器基本都是這個指標，增益精度在垂直檔位小于4.95mV時為1.5%，大于5mV時為0.5%，也就是當垂直檔位為1mv/div時，測量誤差最大為0.012mV，垂直檔位為1V/div時，測量誤差最大僅0.004V， 基本可以忽略不計。

5、直流偏移精度

偏移精度的計算公式如圖，影響值有垂直檔位大小與直流偏置的設定值，各家的計算方式可能不大相同，但是基本上大同小異。

鼎陽的示波器影響偏移精度大小的因素有垂直檔位大小及直流偏置的設定值。

6、通道隔離度

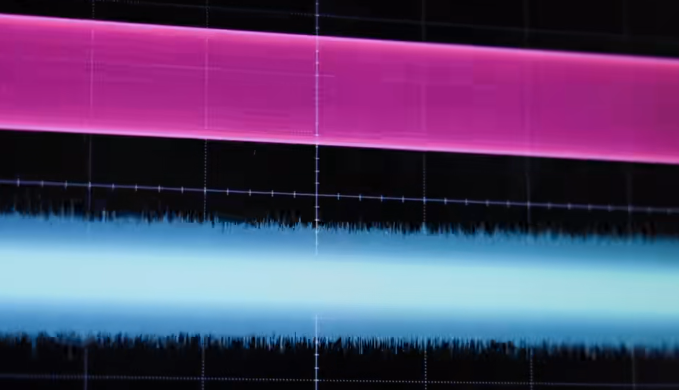

通道隔離度，指任意兩通道間信號相互影響程度的程度。目前市面上大多數的臺式示波器都是通道不隔離的，也就是共地的，因此通道與通道之間必然就會存在串?dāng)_。

通道隔離度在不同頻點上大小不一樣，數據手冊上一般標的都是最差值。在測量通道隔離度時需要用到一個公式：

D=UIS/UIR

其中D表示隔離度實測值，UIS表示干擾通道信號幅度有效值，UIR表示被干擾通道信號幅度有效值。

在實際測量通道隔離度的時候，分為干擾通道與被干擾通道，干擾通道輸入信號，而被干擾通道不接任何信號，通道隔離度越大，意味著通道之間串?dāng)_越小，測試結果也就越精準。

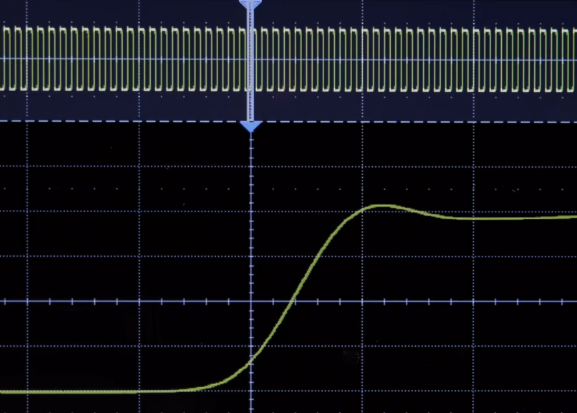

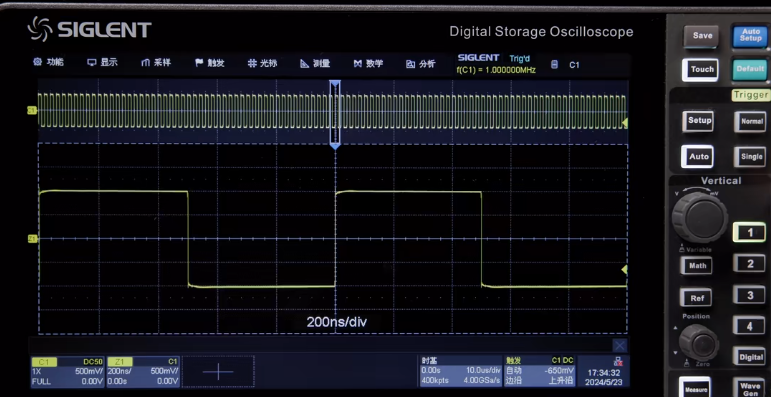

這里還想介紹一個功能，為了增加測量準確度，許多廠家都推出了一個功能，名字叫做ZOOM，可以解釋為波形放大。

當即使調小水平時基或垂直檔位后，波形仍然比較密集時，此時可以使用ZOOM功能繼續放大波形觀察細節，而且這時候再測得的結果會更準確。

不過雖然各大廠商都將這個功能取作ZOOM，但部分示波器僅能縮放水平方向，部分示波器則能縮放水平與垂直方向，比如鼎陽的示波器。

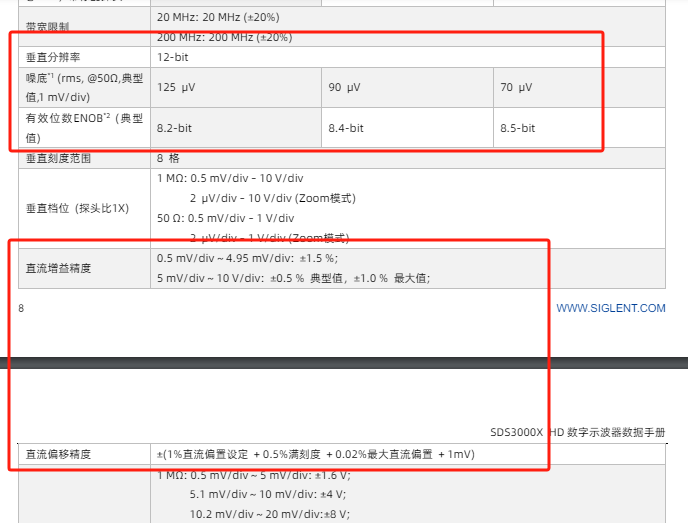

如何在數據手冊尋找以上6要素

最后的最后，夾帶一點私貨，來找找鼎陽的這些要素在數據手冊的哪里。

先來到官網，選擇示波器型號，選擇SDS3000X HD，點擊手冊下載，滑動來到參數規格部分。
