示波器的觸發模式有自動模式（Auto）、正常模式（Norm）和單次模式（Single）三種。在測不同信號時，采用不同的觸發模式，才能準確測量到所需要的波形。下面以我司靜電發生器TEH-10030和示波器MDO 704為例來解讀示波器三種觸發模式。

靜電發生器輸出信號通過高壓衰減棒P6039A接入到示波器CH1通道，示波器選擇1000x的衰減比。

01自動模式  Auto

在自動模式下，當沒有觸發信號時，示波器的掃描系統會根據設定的掃描速率自動進行掃描；而當有觸發信號發生時，掃描系統會盡量按信號的頻率進行掃描，所以在這種模式下不論觸發條件是否滿足，示波器都會產生掃描，都可以在屏幕上看到有變化的掃描線。

如上圖所示，設置靜電發生器為連續多次輸出，示波器MDO 704在“Menu”觸發菜單里選擇自動觸發方式。當接收到靜電發生器的輸出信號時，屏幕會連續滾動顯示掃描到的所有信號波形。如要鎖存信號波形，需手動按右上角運行/停止“Run/Stop”按鈕來暫停當前掃描到的信號波形。

02正常模式  Norm

在正常模式下示波器只有當觸發條件滿足了才進行掃描，如果沒有觸發，就不進行掃描。因此在這種模式下如果沒有觸發的話，示波器屏幕上沒有掃描線。

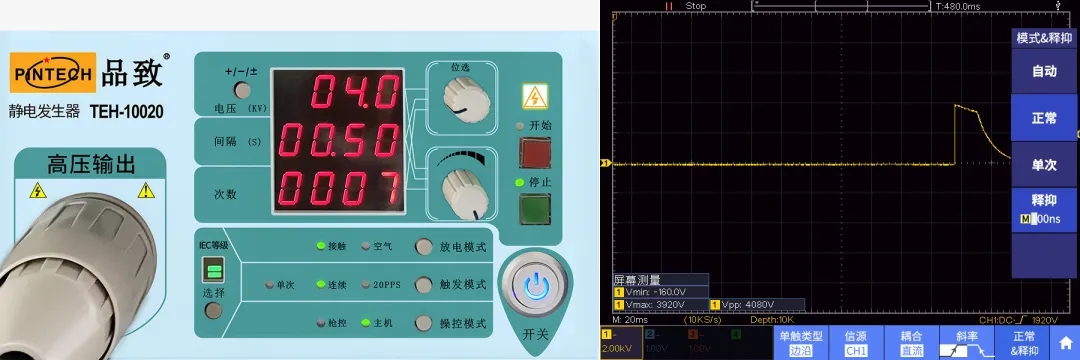

如上圖所示，靜電發生器設置為連續多次輸出，示波器在“Menu”觸發菜單里選擇正常觸發方式。設置時間參數為20ms，觸發電壓為500V。當靜電發生器的第一個觸發信號到來時，示波器屏幕會顯示掃描到的信號波形，并停留，直到掃描到下個信號，如此直到接收最后一個信號為止。

03單次模式  Single

單次模式與正常模式比較類似，也是只有當觸發條件滿足時才產生掃描。而不同之處在于，單次掃描一旦產生并完成后，示波器的掃描系統即進入一種休止狀態，即使后面再有滿足觸發條件的信號出現也不再進行掃描，也就是觸發一次只掃描一次，即單次，必須通過手工的方法將掃描系統重啟，才能產生下一次觸發。

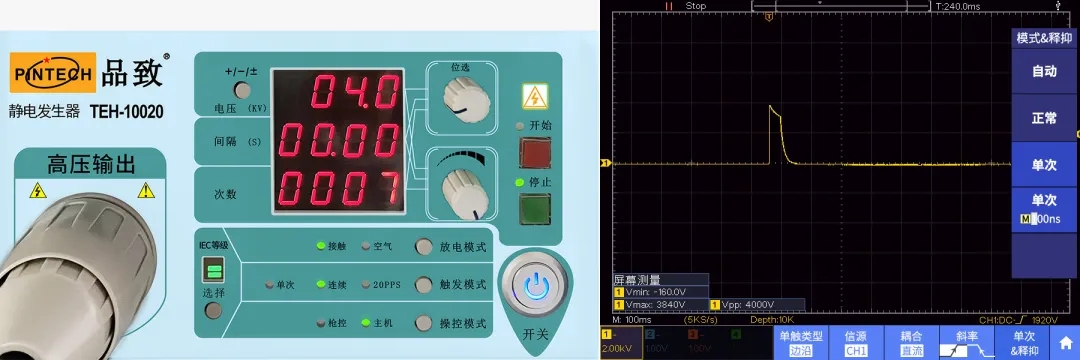

如上圖所示，靜電發生器設置為單次輸出，示波器在“Menu”觸發菜單里選擇單次掃描方式，也可在示波器右上角按單次“Single”按鈕。當靜電發生器輸出單次脈沖信號后，示波器能快速捕捉到該波形，并鎖存，此時右上角的運行/停止“Run/Stop”按鈕點亮。當要再次捕捉該信號時，需先按“Run/Stop”按鈕，解除鎖定。

那么在實際中該怎么選擇和使用呢？

在實際使用中，不同觸發模式的選擇要依據被觀測信號特性和要觀測的內容作出判斷。

一般情況下，在對信號的特點不是很了解的時候，應該選擇自動模式，這時不管是什么樣的信號示波器都會掃描，即使沒有波形，也會有掃描線。有掃描線后，可以通過調節示波器的垂直增益、垂直位置、時基速率等參數找到波形，然后通過選擇觸發源、觸發邊沿、觸發電平等參數來穩定波形。只要信號是周期性的，其頻率在適合相應示波器觀測的范圍內并且不太復雜的話，通過這樣的步驟一般能達到對信號的大體了解，然后根據需要可作進一步的觀測。

對于正常模式，當被觀測信號是一些比較簡單的周期性信號時，將觸發模式在自動與正常之間切換，屏幕波形并沒有什么變化。而當我們要觀測波形的細節，特別是對于比較復雜的信號時，正常模式就比較合適。

因為當觀測波形細節時，我們需將示波器的時基掃描速率調高，以便將波形展開。而當時基掃描速率調高后，就會使得被觀測信號的頻率相對于示波器掃描速率而言變低。在此情形下，如果選擇的是自動模式，則示波器會實際進行所有這些掃描，其結果是使這些掃描（它們不是由觸發產生）所對應的波形與觸發掃描所對應的波形一起顯示，造成顯示波形的混疊，因而不能清晰地顯示我們想看的波形。
