為了確定p-n 結的極性，可以通過施加直流電壓 n 向前和翻轉方向，檢測二極管來確定。

該裝置通過比較輸入信號和參考電壓來測量電壓。

頻率計在一定時間內(即輸入信號的兩個斜坡之間)計算參考發生器的脈沖。:默認為 1 秒)。同時計算輸入信號的周期數。然后由公式 f = M/N*f 計算頻率 f。N 為參考發生器的脈沖數，f 為參考發生器的頻率，M 為輸入信號的周期數。

抵消消除技術

測試引線的寄生偏移量取決于它們之間的距離。電容偏置校準板是一種可靠的方法，可以準確地確定距離，從而確定寄生電阻。虛擬PCB 使用孔來表示不同尺寸的元件(圖2)。該板可以用來確定 任何使用交流 響應 方法的鑷表(Smart Tweezers, LCR-Reader 和其它鑷表)的寄生電容。

圖2

使用板，簡單地把測試引線放入相同尺寸的孔作為被測試組件的尺寸。

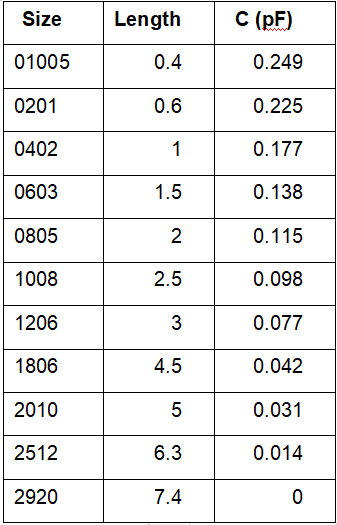

用MPA 進行“開放校準”，按住操縱桿向右，發出嗶嗶聲 2 聲，然后松開。該裝置將自動消除測量值中的寄生電容。下表顯示了導線之間鑷子的距離與寄生電容值的關系。所示的測量是在 100 千赫時進行的。開放式校準使用2920 大小的組件(尖端之間 7.4 毫米)，因此該組件的偏移量接近于零。注意，結果將略有不同，取決于因素，如周圍的環境鑷子和尖端之間的距離;即使使用固定的尺寸，施加在尖端的壓力可能會改變距離。

用組件的具體尺寸對設備進行適當?shù)拈_式校準后，組件值的絕對精度約為3 fF。

附錄A

LCR-READER-MPA 基本功能和特點

特性總結

        ? L-C-R-ESR 和 LED/二極管測量
        ? 交流/直流電壓/電流測量
        ? 頻率、脈沖周期、占空比表
        ? 示波器、信號發生器
        ? NIST 可追溯校準證書
        ? 開/短路校準
        ? 元器件分類
        ? 超級電容器測試
        ? 可選藍牙模塊

技術參數

        基本精度: 0.1%
        測試頻率: 100 Hz - 100 kHz
        測試信號電平: 0.1, 0.5, 1.0 Vrms

測量范圍

        電阻 R: 5 mW to 20 MW
        電容 C: 0.1 pF to 1 F
        電感 L: 1 nH to 100 H

物流參數

        尺寸: 18 x 3 x 1.6 cm
        重量: 1.35 oz.
        電池: 3.7V LiPo

附錄B

LCR-READER-MPA R-L-C-D 模式屏幕截圖


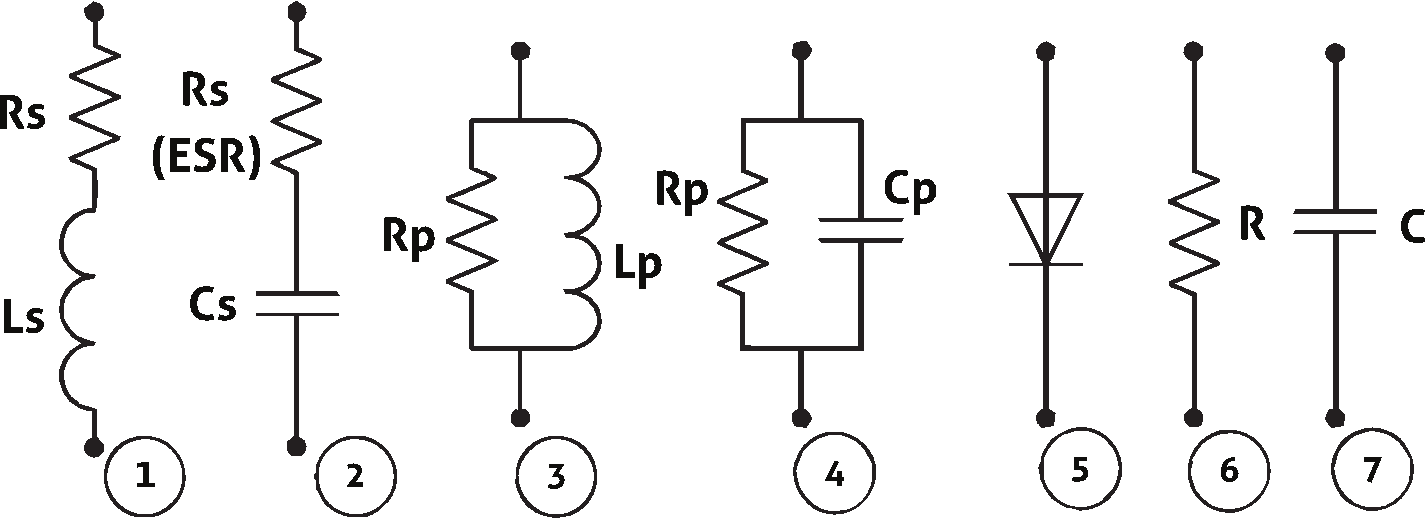

R-L-C-D 模式是默認的器件模式，用于測量電阻、電容、電感和二極管。要選擇模式，請在主菜單中選擇 R-L-CD。為了訪問模式參數(隱藏的子菜單)，將操縱桿向右按一聲。

R-L-C-D 模式的典型屏幕如下:
