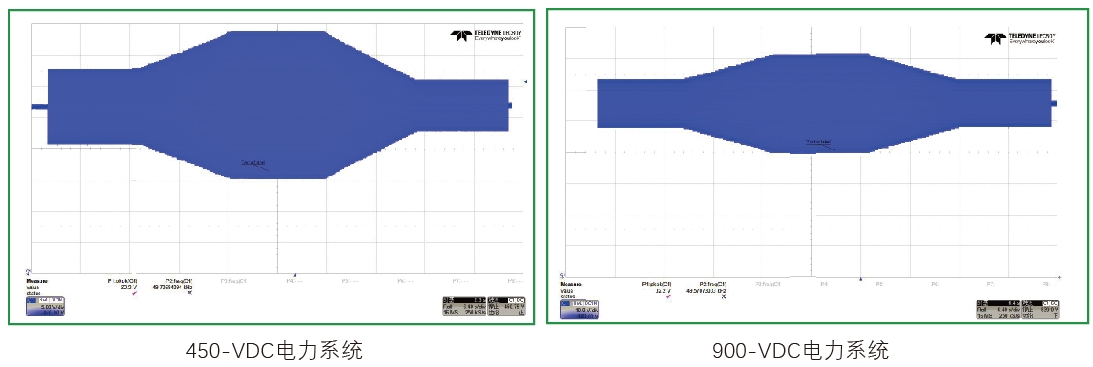

此項試驗必須測試疊加在直流高壓電源電壓和直流高壓電源電流上的紋波含量，目的是驗證高壓部件產生的高壓電壓紋波是否在規定的范圍內，以及其高壓功能狀態是否不會因該自產生的高壓紋波而改變。

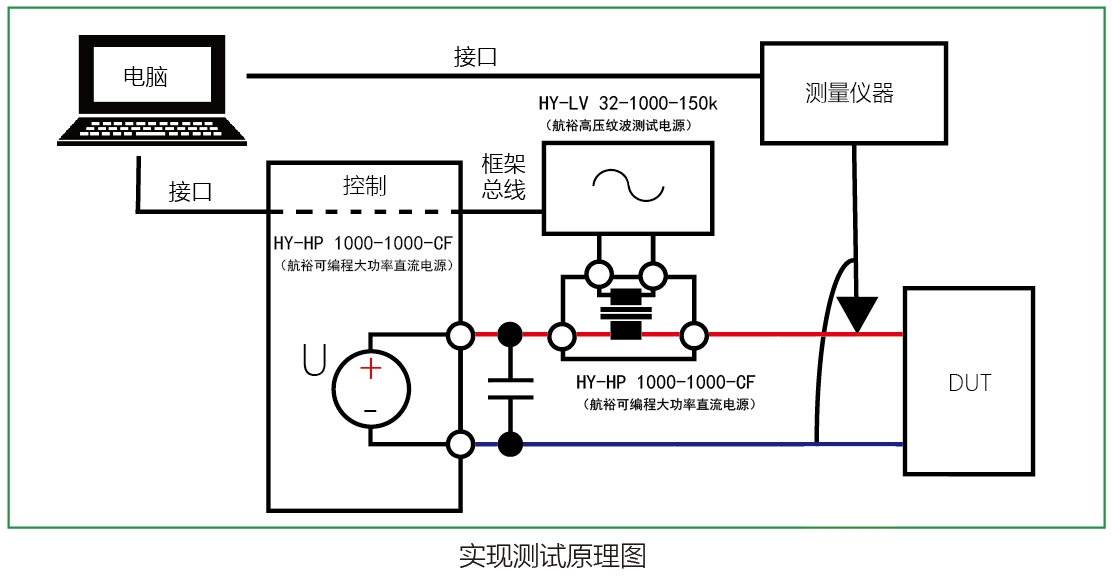

此項測試使用HY-LV123系列新能源汽車高壓紋波測試電源和HY-RC系列紋波耦合裝置即可進行測試。

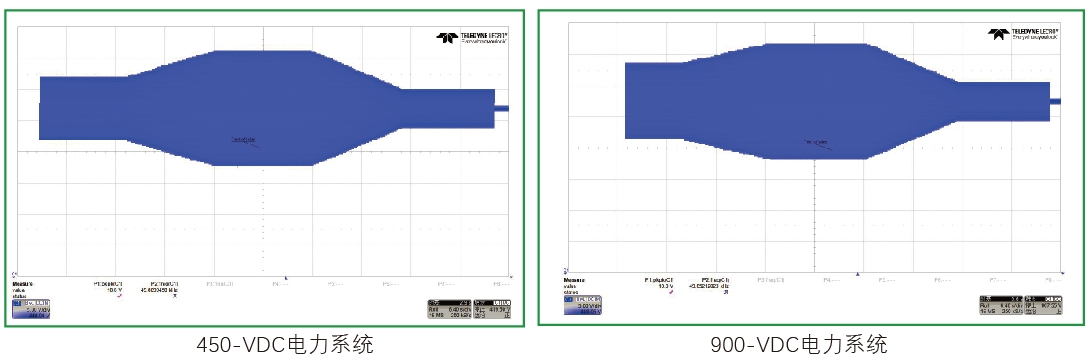

EHV-09 系統高壓電壓紋波

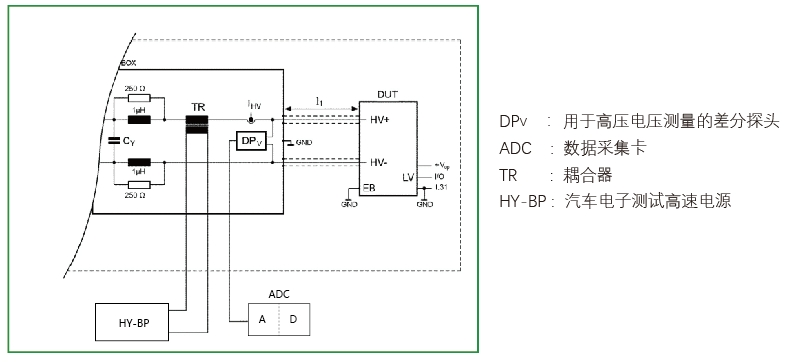

此項測試需將可變振幅和頻率的交流電壓疊加在被測設備的直流高壓電源電壓上，以驗證高壓部件在承受高壓系統中產生的高壓電壓紋波時的穩健性。測試結果作為反饋流入系統性能規范。

此項測試使用HY-LV123系列新能源汽車高壓紋波測試電源和HY-RC系列紋波耦合裝置即可進行測試。

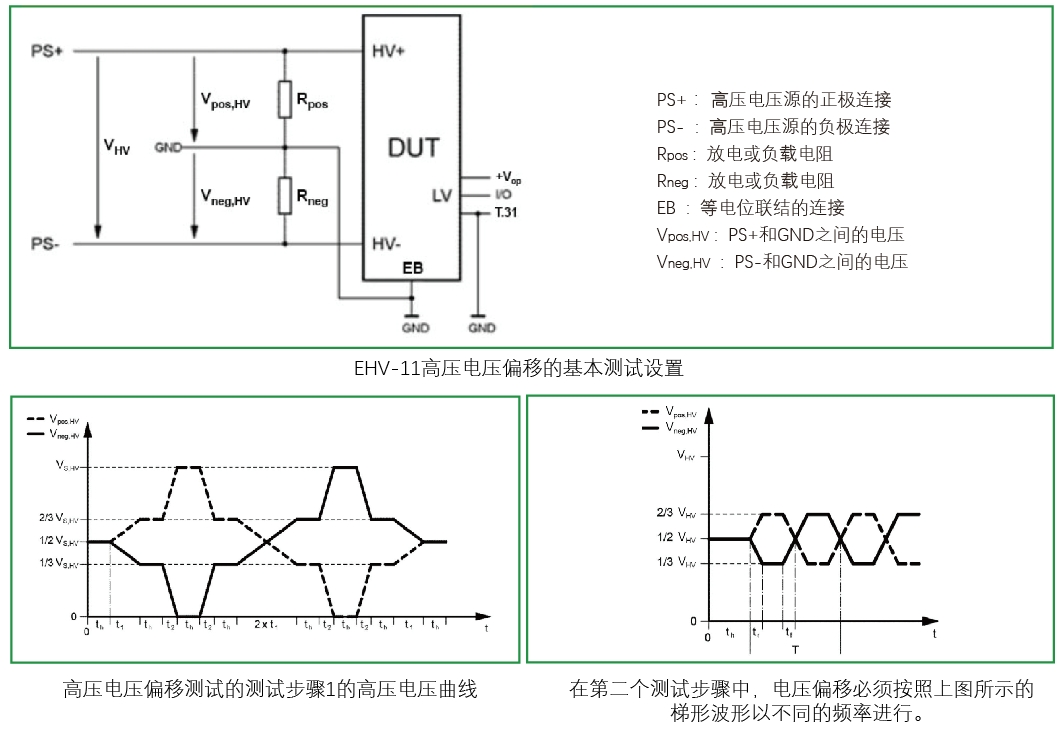

EHV-11 高壓電壓偏移

當受到高壓電位和GND之間的高壓電壓偏移時，必須驗證高壓部件的穩健性。

此項測試使用HY-LV123系列新能源汽車高壓紋波測試電源即可進行測試。

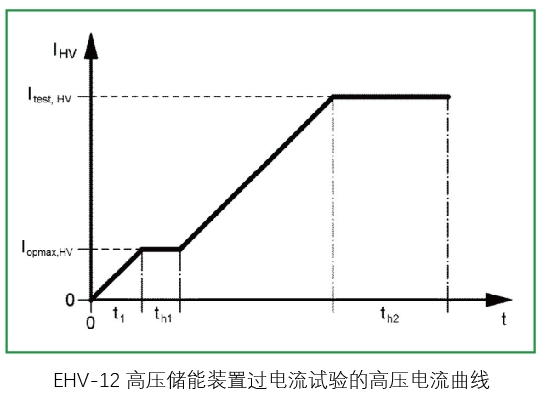

EHV-12  高壓過流

高壓系統必須驗證高壓過電流保護的穩健行為。測試電磁開關、觸點、電子輸出和具有反向饋電功能的高壓部件中的電源連接的過電流強度。還必須考慮比正常負載情況下更高的電流。（例如，電機的最大失速電流）。

此項測試使用HY-LV123系列新能源汽車高壓紋波測試電源即可進行測試。

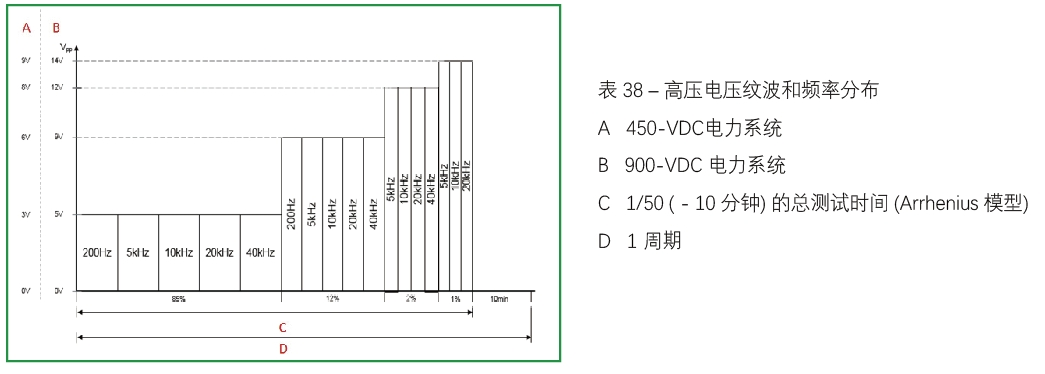

EHV-13 高壓使用壽命（附錄）

由于現有 HV 電壓紋波和 HV 電壓動態特性，HV 組件會受到影響所需使用壽命的負載。此測試在代表整個車輛使用壽命期間的負載的組件上使用加速負載。

此項測試使用HY-LV123系列新能源汽車高壓紋波測試電源和HY-RC系列紋波耦合裝置即可進行測試。
