測試背景

隨著科技的飛速發展，手機已經深入到我們的日常生活中，而手機充電器則成為了手機的得力助手。很多時候，手機充電器都會長時間插在電源插座上。

在國家大力倡導節能環保的背景下，外置電源（如電流適配器、開關電源、充電器等）的待機功耗問題引起了廣泛關注。然而，待機功耗非常微弱，如何對其進行準確的測試成了一個技術難題！

在此情況下，世界各國針對充電器待機功耗出臺了相應的測試標準：

1.歐盟標準

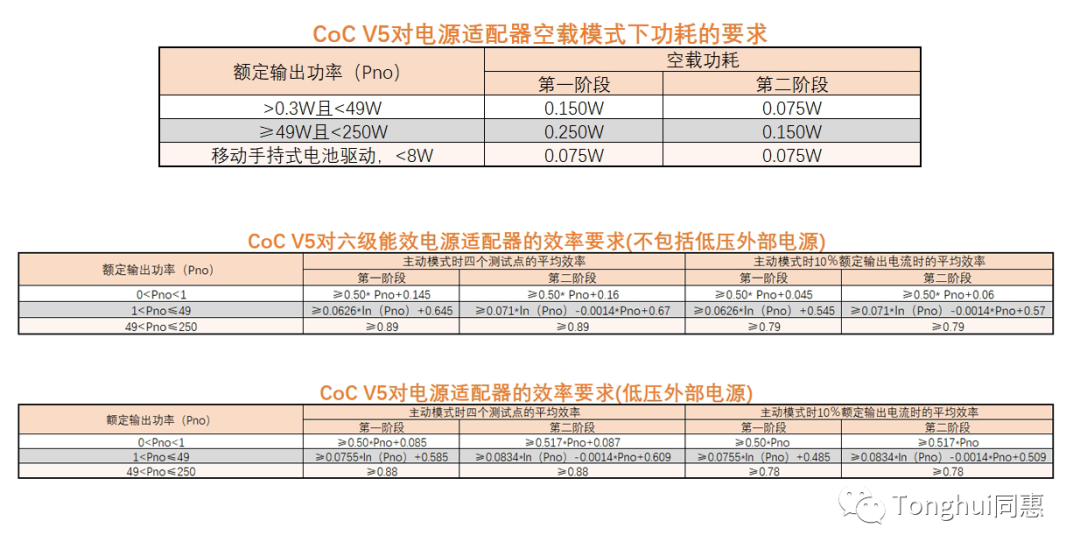

歐盟執委會在2016年正式推出CoC 2016 Tier 2標準CoC V5六級能標準。對外部電源在主動模式下的效率的空載功耗要求均較目前的要求更高，因此對于功率測量的功率計要求也就更高，根據美國和歐洲現行標準，對于功率計的精度不低于0.15%。

2. 美國標準DOE6

2014年，美國能源部發布了6級能效DOE VI執行時間表，對外置電源提出新的能效要求，并提供給廠商兩年緩沖期。

新的法規適用于所有直接工作的外置電源，包括手機充電器、多口USB充電器、USB插線板，將在2016年2月10日強制執行這項法令。

DOE6認證方式：

1）115V和230V四個負載：25%、50%、75%、100%，負載效率≥88%；

2）待機功耗：1-49W，AC-DC ≤0.1W，AC-AC ≤0.21W；49-250W，≤0.21W；＞250W，≤0.5W。

手機充電器一直插在插座上耗電，如一邊在插座上不拔、一邊沒連接到電器的充電器，都是處于“空載”狀態。

由上述標準可見，對于手機充電器，本次我們將以某品牌66W超級快充為例，考慮到其空載狀態下的小功率消耗，其空載功耗應嚴格控制在0.25W以內，以確保高效節能并延長電池壽命。

二、準備工作

1. 主機

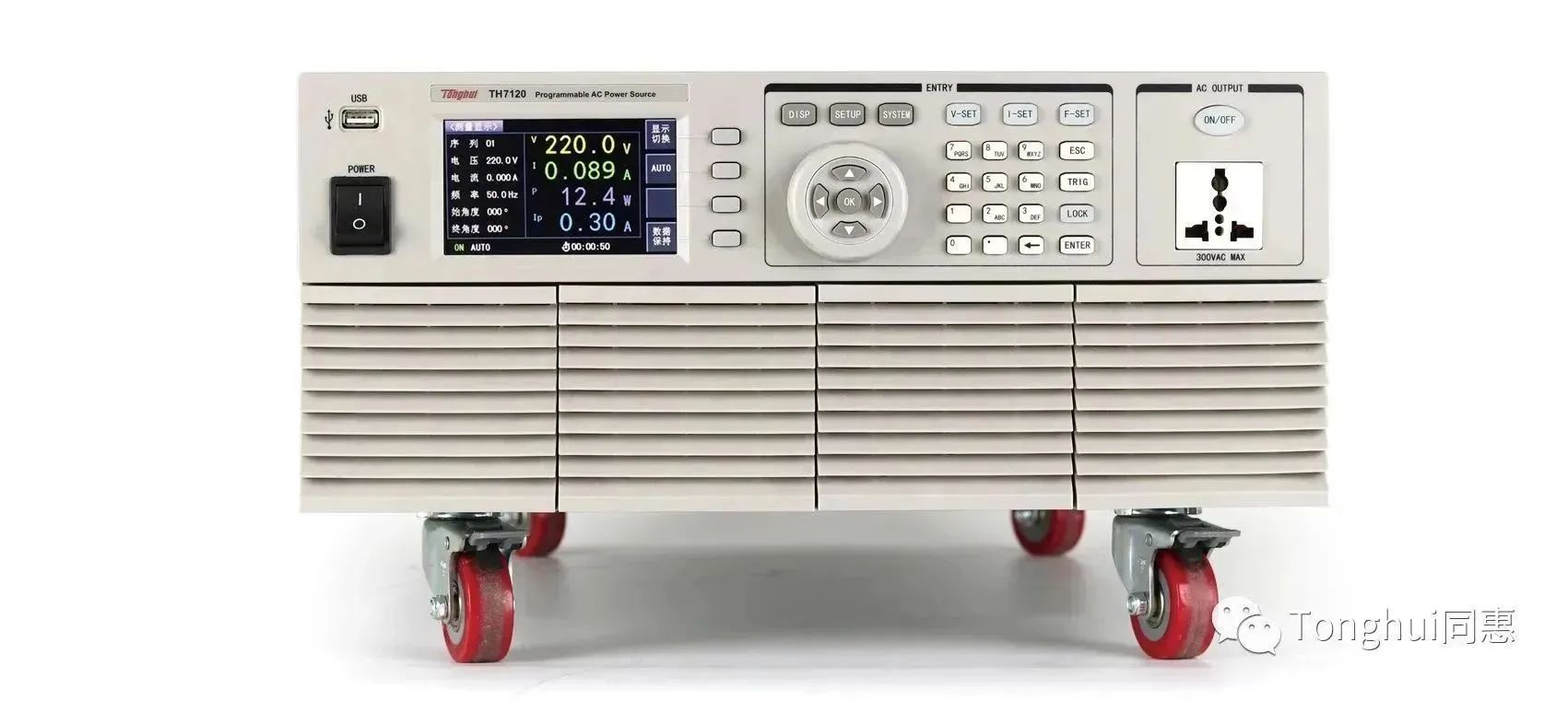

①TH7120可編程線性交流電源一臺，用于給充電器供電。

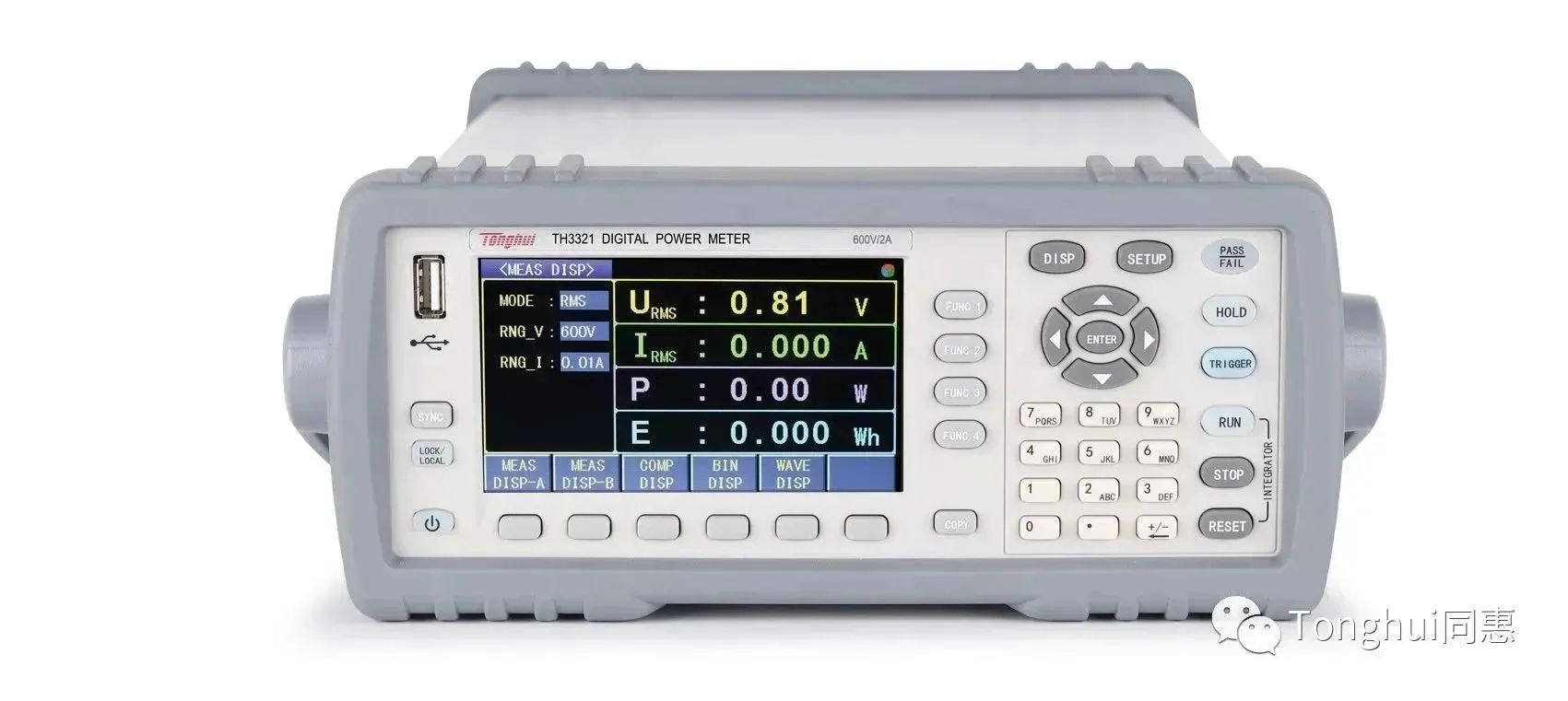

②TH3321功率計一臺，用于測量功率。

2. 測試樣品

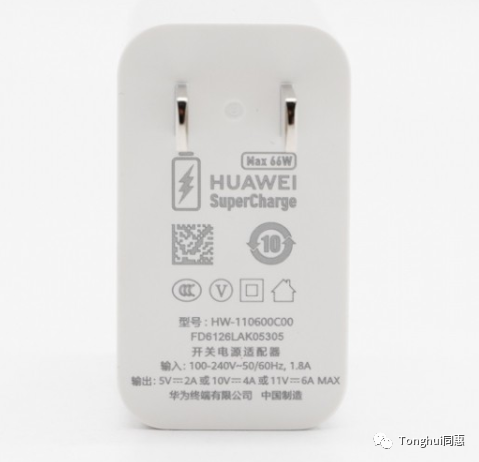

某品牌66W快充頭一個。

三．測試

1. 輸入空載功率

①實物接線及原理圖

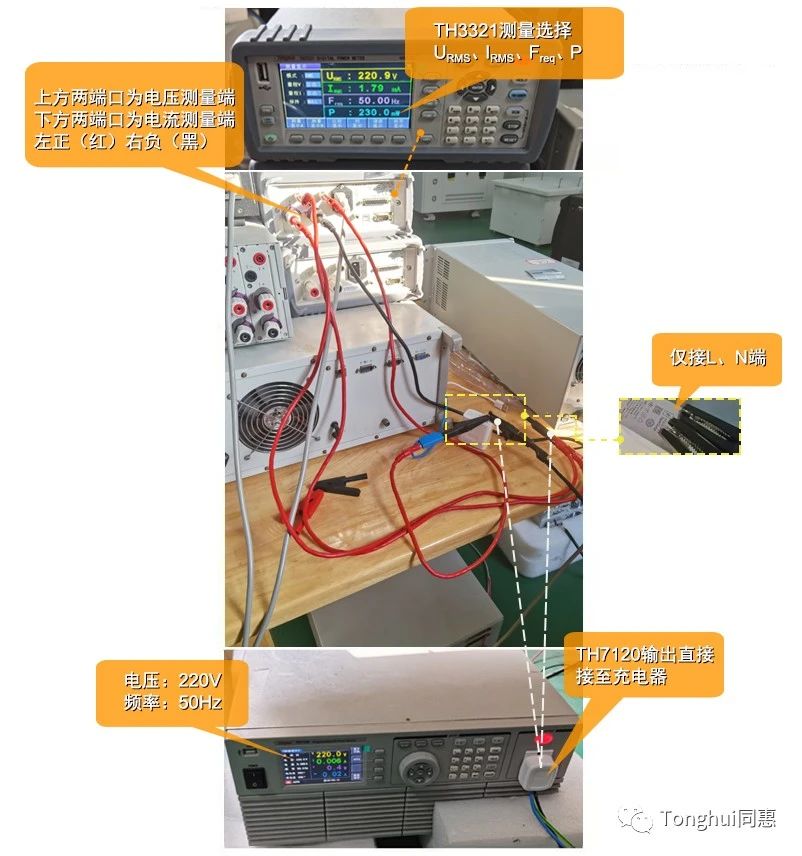

TH7120設定電壓220V/50Hz，輸出直接接至充電器輸入端，由于僅兩根線，只接L和N線即可，TH3321電壓V+端、電流I+端并聯，I-接充電器L端，電壓V-端直接接充電器N端。

（接線原理圖）

② 測試過程

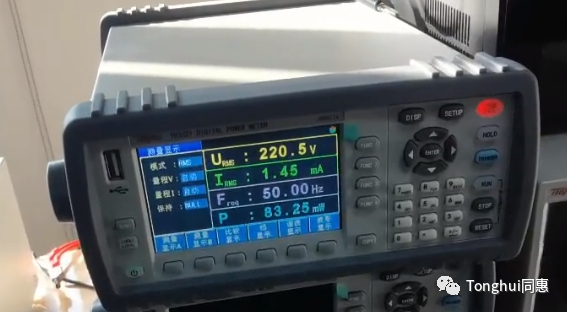

按TH7120前面板上ON/OFF按鍵，交流電源輸出電壓，然后讀取功率計測量結果。

2. 輸出空載功率

①實物接線及原理圖
