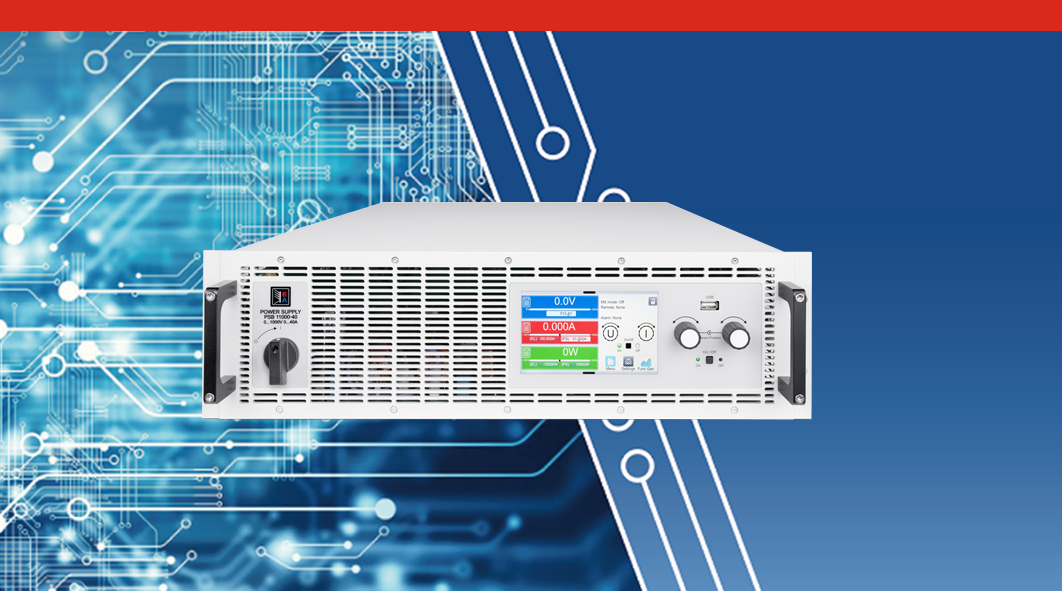

PSB 10000 特性與功能

接下來將介紹如何以特殊方式組合 EA-PSB 10000 雙向直流電源的特性和功能，以適用于 LV123 鑒定測試。

EA Power Control 軟件

——程控測試模式

測試配置文件，如圖1-4中 LV123 所述，通常使用 PSB 10000 和其他可編程直流電源中的“任意波形發生器”功能進行編程。該功能允許對測試程序中步驟的數量和類型進行幾乎無限制的設置。但在 LV123 測試中，與 EA Power Control 應用軟件相結合的 PSB 10000 電源能夠提供更為便利的測試方式。

基于 PC 的 EA Power Control 軟件擁有“Automotive”（汽車）功能，其中包含若干適用于 LV123 測試的預定義程序。 這些程序基于該標準中定義的參數分別定義了測試電壓序列?？梢宰詣由删唧w的測試程序，然后再上傳至 PSB 10000。

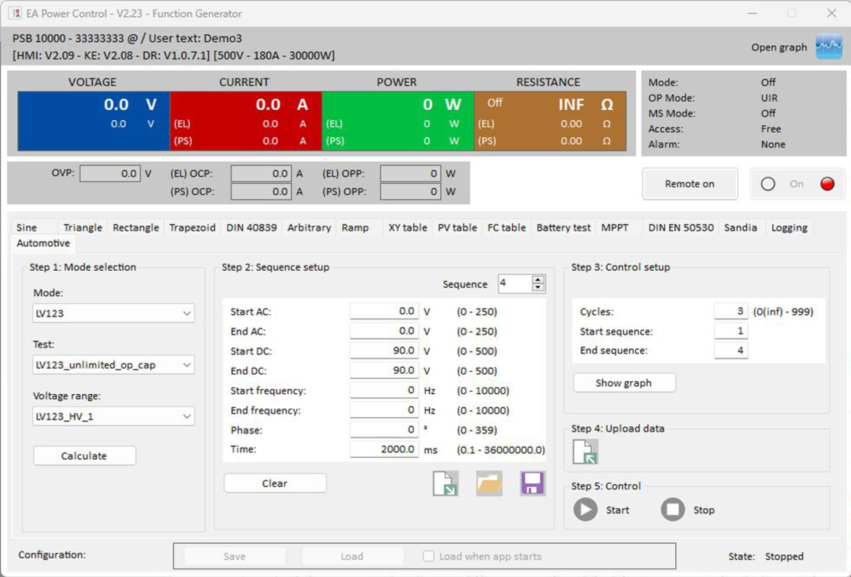

圖5顯示了PC顯示屏上的“Function Generator”（函數發生器）功能。選擇“Automotive”（汽車）選項卡和“LV123”模式后，便會顯示所選定的 LV123 測試程序的設置詳情。 用戶只需要在Step 1（步驟 1）下選擇測試和電壓范圍，然后單擊“calculate”（計算），軟件便會自動填寫Step 2: Sequence setup（步驟 2：程序設置）的參數。 在“Control Setup”（控制設置）面板中規定循環次數。 此面板還允許顯示測試模式的圖形表示。隨后，便可以將測試程序通過Ethernet 或 USB 上傳至 PSB 10000。

圖5. PC顯示屏顯示了所選擇的LV123測試配置文件的設置詳情

真正的寬范圍輸出特性

如圖 1-4 所示，在執行特定 LV123 測試程序期間，可能施加大量不同的電壓。PSB-10000 系列的單機電壓輸出可高達 2000 VDC，能夠滿足眾多電壓需求，此外，該系列還具有自動量程功能。

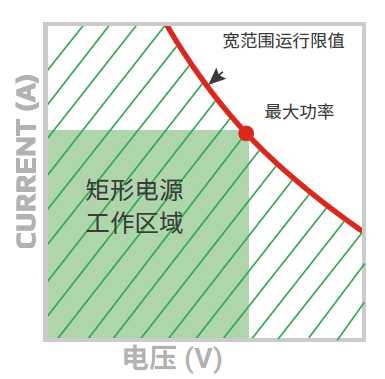

自動量程功能是指可編程直流電源在寬輸出電壓和電流范圍內提供其額定的最大功率，使設備具有寬范圍輸出特性。這種寬范圍特性有別于常見的“矩形”電源。如圖 6 所示，矩形電源能夠在矩形框限值范圍內的電壓/電流組合條件下工作。電源的額定功率由最大電壓和最大電流的單點定義。相比之下，寬范圍電源可以在廣泛的電壓和電流組合范圍內（陰影區域所示）提供最大額定功率。

如果直流可編程電源不具備寬范圍特性，則需要使用具有更高額定值的電源，這不僅會導致成本增加，而且當設備在較低功率下工作時，還會導致效率大幅波動。

圖6. 標準（矩形電源）工作范圍與具有相同功率額定值的寬范圍電源之間的比較

回饋式輸出

PSB 10000 電源還能作為回饋式電子負載。具有回饋式輸出的電子負載不僅能夠提供指定的負載特性，它還配備有內部微型逆變器，用于將吸收的能量送回交流電源。

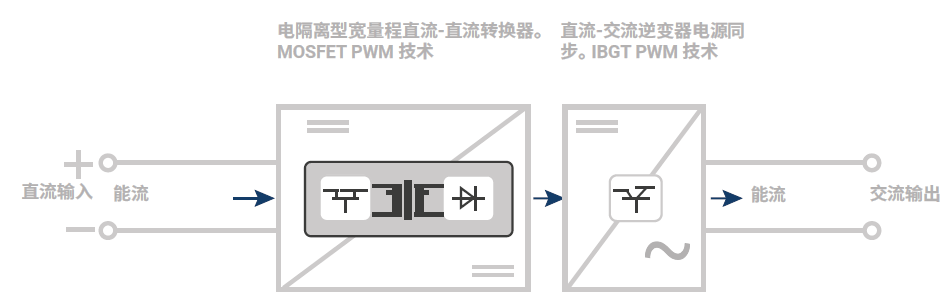

回饋式負載的秘訣在于后端轉換系統。 如圖 7 所示，直流能量流入直流-直流轉換器，該轉換器連接到直流-交流逆變器（電流源），然后與配電網同步以回收能量。 這項技術與光伏并網逆變器相似。

圖 7. 電子負載直流輸出應用于并網逆變級

可編程負載配置文件

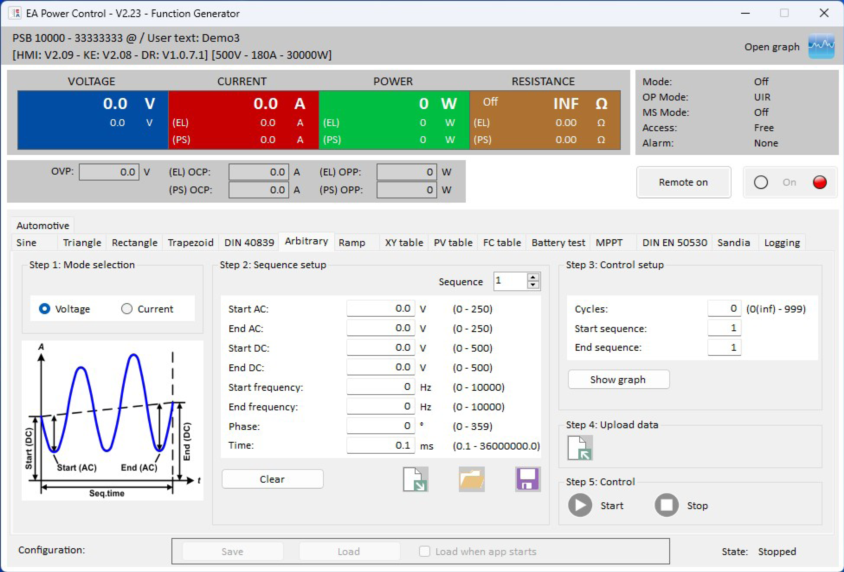

PSB 10000 雙向電源能夠用作可編程直流電源或可編程電子負載。利用設備內置的任意波形發生器（圖 8），能夠模擬負載，以模擬所選被測設備的實際工作條件。
