功分器是各類型射頻微波系統的重要部件，倍增的市場需求，對功分器的測試效率提出了很高的要求。功分器因具有測試端口多，端口間普遍進行比對性測試，測試步驟繁復等特點，導致產線規模測試一直存在對人工依賴程度高、測試工作陷入無休止地機械重復和測試速度無法顯著提升等一系列痛點。

功分器測試，對每個通道均需進行“已測端口拆卸電纜→已測端口連接匹配負載→待測端口拆卸匹配負載→待測端口連接電纜”一系列操作后才能繼續下一個通道的測試，與微波開關等單路輸出和通道隔離度高的器件相比，測試工作量成倍增長，以16路功分器為例，測試任意兩端口間的隔離度，若有傳統方法測試端口需更換120次，重復、繁瑣且耗時，嚴重制約測試效率。

針對功分器產線測試的瓶頸和痛點，電科思儀推出一套柔性化的桌面式功分器自動測試解決方案，如圖1所示，實現功分器的“一鍵化、批量化”自動測試，數倍提升測試效率。

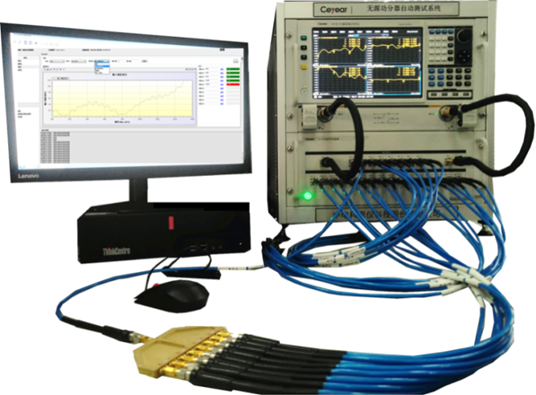

圖1 桌面式功分器自動測試解決方案

柔性化的桌面式功分器自動測試解決方案具有諸多優勢。

①測試通道自動切換。配置開關矩陣自動切換測試通道，開關矩陣內置50Ω匹配負載，非測試通路自動處于端接負載狀態，全程無需人工參與。

②一次接入完成全參數測試。功分器接入一次即可完成駐波比、插損、任意通道間隔離度等全參數測試；支持多個功分器同時接入并行測試，顯著提高測試效率。

③采用去嵌算法，擺脫傳統方法的無休止校準。功分器的自動測試，在測試通道較多時校準工作量龐大，以8入16出矩陣通道為例，需進行8×16=128次全雙端口校準；本系統采用夾具去嵌算法優化校準方式，用戶僅需在矢網端完成全雙端口校準，測試端面即可自動延伸到被測件測試端面，校準工作量極大減少。

④敏捷測試和數字化。預置多種類功分器測試模板，用戶可通過加載模板快速開展測試，并且支持創建新測試模板；具備測試數據和數據報表存儲功能，并預留測試數據匯總和交互接口，助力用戶生產線“數字化”升級，如圖2所示。

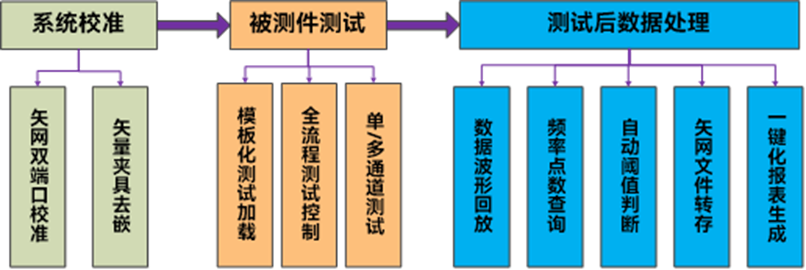

圖2 桌面式功分器自動測試解決方案典型應用流程

本系統在航天領域、通信領域多家單位應用，極大的提升了用戶測試效能，取得了良好的經濟效益，成為助力用戶實現功分器高速測試的精品“利器”。
