加速度計使用磁性支架連接到風扇外殼。安裝會影響傳感器的帶寬，直接安裝，將加速度計擰入被測設備，可產生最佳響應。膠合或使用蠟也是常用的安裝方法，同樣會降低帶寬。由于此測量中遇到的信號帶寬低于 1 kHz，因此可以忽略這個問題。

此測量中使用的第三個傳感器是儀器麥克風。該傳感器讀取聲壓并產生與該壓力成比例的電壓。本應用中使用的裝置具有 100 kHz (-3dB) 的帶寬。它還需要一個電池供電的電源，其中還包括一個 20 dB 增益放大器。

麥克風放置在遠離風扇氣流的軸上，以最大限度地減少風扇輸出氣流中壓力變化的直接拾取，這種方法是測量聲壓級而不是風扇氣流中的壓力變化。

傳感器校準

盡管傳感器制造商為其產品提供校準文件，但許多機械傳感器可以在使用前使用便攜式校準器進行校準。這些設備通常由電池供電，重量輕且結構緊湊。大多數產生已知振幅的固定頻率正弦波形，例如加速度計在 1 kHz 時的 1 g 峰值或麥克風在 1 kHz 時的 110 dB 峰值。這些是用于解決由損壞的電纜或電源引起的系統錯誤的有用工具。

使用傳感器時會出現很多細節。在為特定測量選擇傳感器時，最好參考供應商的數據表、應用說明和建議。

實驗數據與分析

digitizerNETBOX 使用 虹科 的SBench6軟件進行控制。這是一個功能齊全的軟件工具，用于使用數字化儀采集數據。它不僅可以以適當?shù)臋C械單位比例顯示采集的數據，而且還提供了大量用于分析的信號處理和測量工具。圖 3 顯示了本實驗中數據的采集、分析和測量示例。

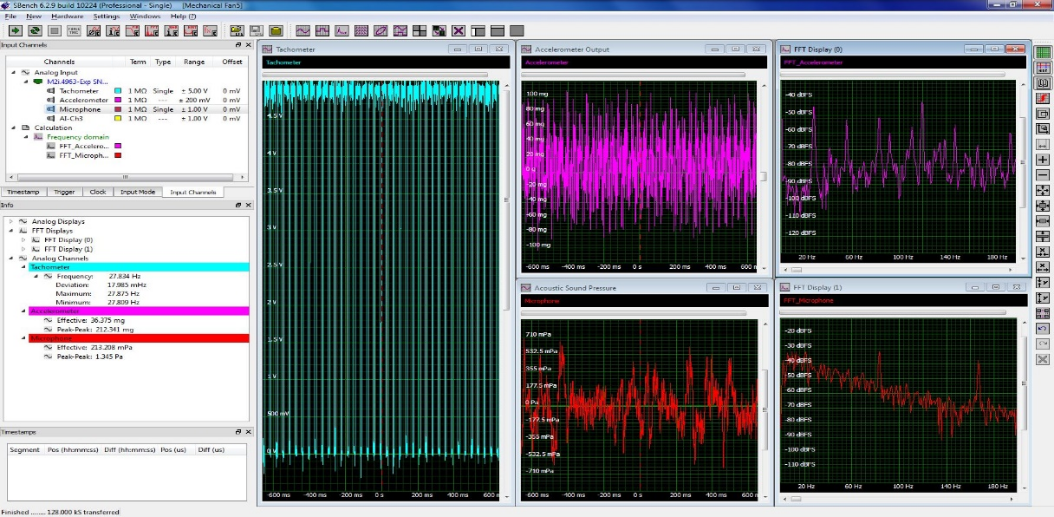

圖 3：測量帶有轉速計、加速度計和麥克風的小型冷卻風扇的振動和聲學特性。

此 SBench 6 屏幕圖像顯示最左側網格中的轉速計輸出。該波形由風扇每轉一圈的一個脈沖組成。通過測量該信號的頻率來讀取風扇速度。該圖左側中心信息窗格中的頻率讀數將此頻率讀取為 27.8 Hz（每秒轉數）。將該頻率讀數乘以 60 得出風扇的轉速為 1668 轉每分鐘 (RPM)。顯示頻率最小值、最大值和偏差的統計讀數顯示在頻率讀數下方。

加速度計輸出出現在標有“加速度計輸出”的上部中央網格中。已使用模擬通道設置的自定義刻度以直接讀取 g's。信號峰峰值和有效 (rms) 振幅的測量值出現在“信息”窗格中，計算該信號的快速傅立葉變換 (FFT) 顯示在右上角的顯示網格中。

FFT 顯示構成加速度信號的頻率分量。FFT 的頻域或頻譜視圖提供更容易的物理解釋，因為它分離了各種頻率分量。最左邊的峰值出現在 27.8 Hz，即風扇電機的旋轉頻率。在 56、83、111 和 140 Hz 處也有諧波分量。83處的三次諧波高于其他，因為它也是葉片通過頻率。當三個風扇葉片都經過風扇外殼中支撐電機的固定支柱時，它們會在框架中引起振動。120 Hz 處的大峰值是由于感應電機中的旋轉磁場引起了振動。因此 FFT 簡化了振動信號的分析。

麥克風輸出顯示在標記為聲壓的中心底部網格中。該數據也已重新調整，以便以壓力單位讀取，即帕斯卡?！靶畔ⅰ贝案裰械臏y量顯示該信號的峰峰值和有效幅度。與振動信號的情況一樣，聲學的 FFT 提供了大量的物理洞察力。請注意，葉片通過頻率及其二次諧波時，兩條主要譜線位于 84 和 168 Hz。主要的窄帶聲音信號與風扇葉片的運動有關。低頻機械振動和寬帶“空氣噪聲”構成了該 FFT 的升高基線。

總結

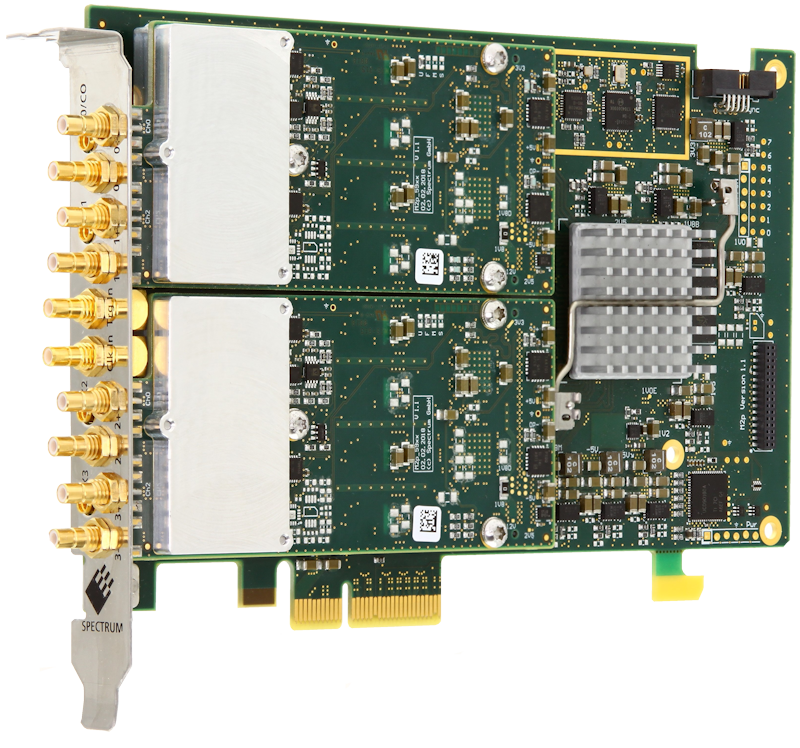

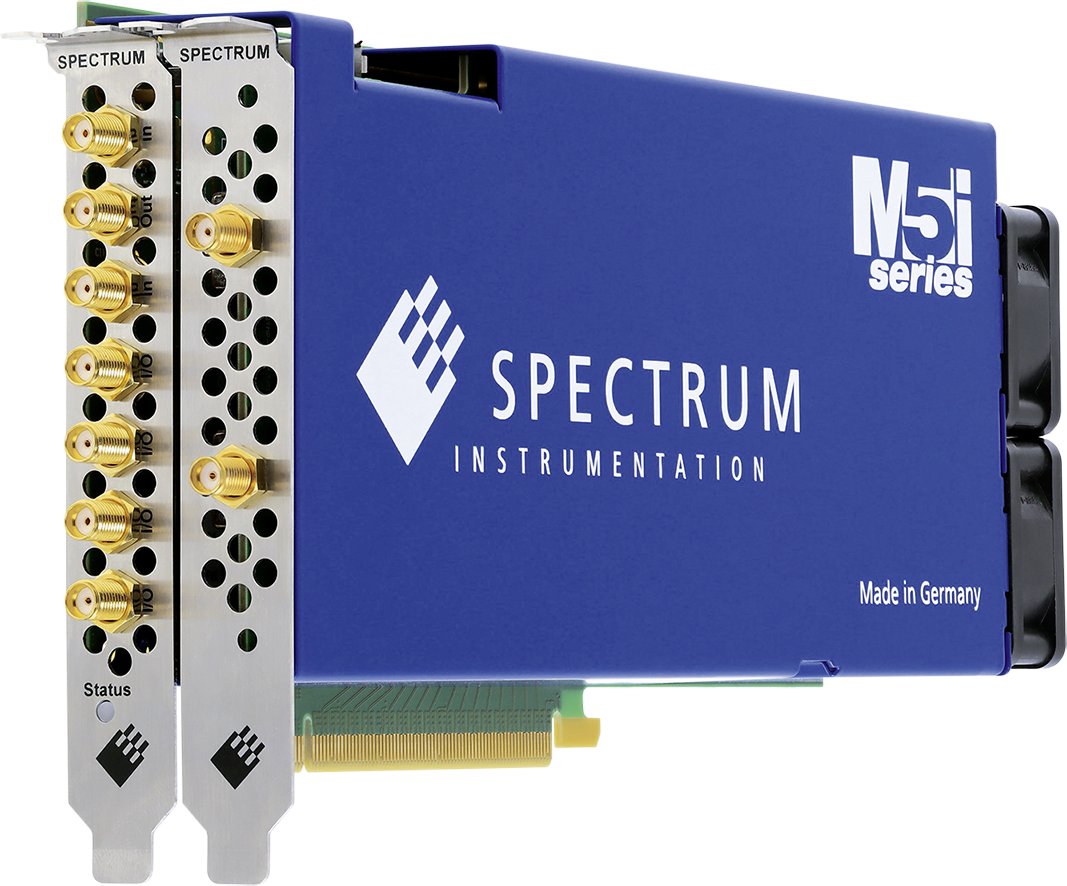

選擇數字化儀的關鍵是它具有足夠的帶寬、通道數量等于或大于您將進行的測量數量，以及足夠的動態范圍來處理傳感器。具有 16 位分辨率的虹科digitizerNETBOX 可以支持理論上高達 96 dB 的動態范圍。型號最多可提供 16 個模擬輸入通道。模塊化數字化儀，如虹科M2p.59xx 系列，具有多達 88 個模擬通道，也可用于此應用。對于更多數量的通道，Star-Hub 模塊可用于鏈接多達 16 個模塊化數字化儀，提供多達 256 個模擬通道。
