如圖7所示，評估節點信號質量需要測量節點CAN差分信號的最小電壓幅值、最大電壓幅值、信號幅值、波形上升沿時間、波形下降沿時間、信號時間等進行綜合評分，具體參數指標在ISO 11898-2中有詳細規定。

圖8 信號質量柱狀圖

信號質量評估沒有專業的工具顯然是件麻煩的事情，想要快速評判節點的信號質量，可以使用CANScope的信號質量分析插件一鍵分析。分析插件通過分析每個CAN節點發出的波形，自動對其進行綜合評分，然后通過柱狀圖來直觀顯示出每個CAN 幀ID 的信號質量（如圖8所示），從而獲得每一個節點的信號質量，定量評價節點的物理層質量。

分支與主干的長度原則

為了解決分支過長帶來的問題，應根據不同波特率，制定最長分支距離的規范。   ISO11898-1/2中對高速CAN的分支長度規定值是1Mbps下最長0.3米。其他波特率的最長分支一般由應用廠商自定義。原則是：  分支長度總和+主干長度<總線傳輸極限長度（注意極限長度一般要*0.7使用）； 分支總和一般不超過總長度的30%。

圖9  長度原則示意圖

針對常用波特率，主干與分支長度規則如圖10所示。

圖10  常用波特率長度規則

解決方案

方案一

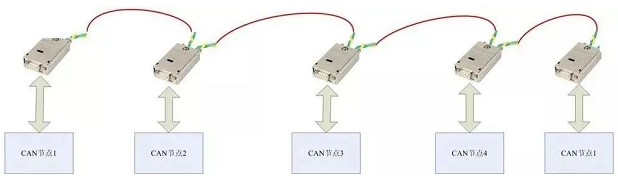

使用標準的“手牽手”的接口與布線規則，讓分支長度最小，為了保證阻抗連續，收發器應靠近接口擺放，以減少分支殘段的長度，收發器到接口距離控制在10cm以內。

圖11  直線型拓?fù)浣鉀Q方案

方案二

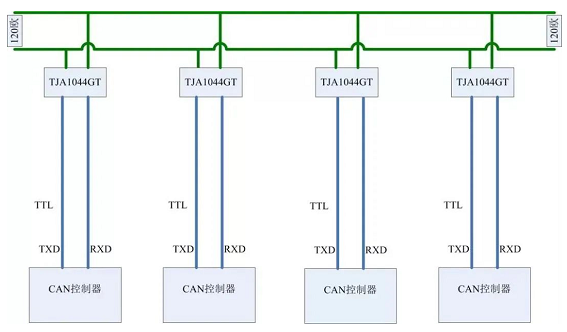

采用收發器前置、TTL分支的方法，徹底解決分支問題與節點擴展問題。

圖12  收發器前置解決方案

方案三

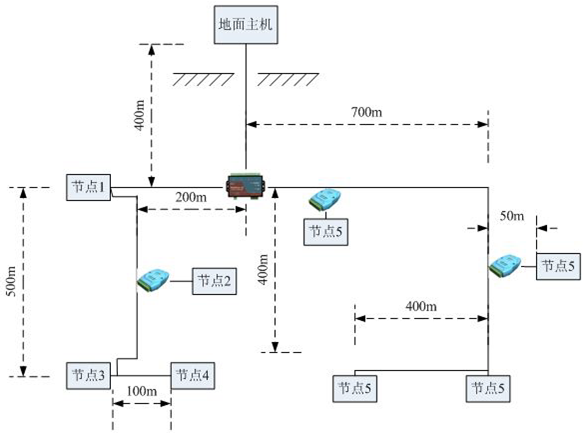

采用CANBridge中繼器，CANHub集線器等組網設備進行分支。這些設備每路都具備獨立的CAN控制器，所以可以將每段形成獨立的直線拓?fù)?，方便施工?

圖13  CAN網橋解決方案

ZPS-CANFD總線故障分析儀

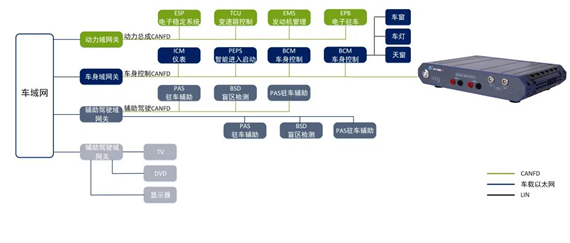

以上是ZLG致遠電子根據實際現場應用總結的解決方案，如何更好、更快的發現錯誤、定位錯誤，解決錯誤就需要使用ZLG致遠電子ZPS-CANFD總線分析儀。新一代汽車電子架構覆蓋了車載以太網、CANFD以及LIN總線，因此，我們需要不同的測試方法，來完成汽車和車載網絡的設計、驗證、調試、排查以及維護。如果可以在PC端通過ZPS-CANFD汽車電子測試平臺獲取汽車的CANFD網絡以及LIN總線的數據進行測試分析，將大大降低汽車整體架構測試的周期，提高工程師研發及測試的效率，排查整車故障，對于問題進行全面系統的分析。

1、滿足CAN FD、CAN、LIN多總線測試分析

ZPS-CANFD完美匹合汽車電子平臺開發，專注于智能網聯汽車CANFD、CAN、LIN總線的測量及測試，可高效完成總線多層次的對比分析，從物理層模擬信號、數字邏輯信號、數據鏈路層、協議層、應用層剖析對比展示。

2、強大的軟件眼圖，清晰查找信號畸變
