注意，我們根據實際情況對CMP180進行端口配置，可以利用同一個通道進行測試，也可以利用兩個通道進行測試。

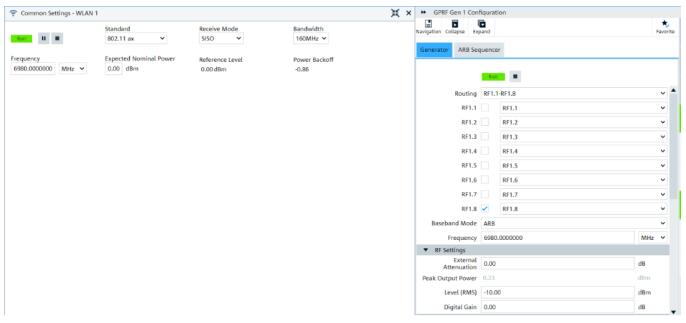

圖8.CMP180信號源配置

測量方面，需要按照波形文件進行相應的配置。這里我們可以配置相應的解調參數，例如Standard，SISO or MIMO，信號帶寬，頻點等信息，需要注意的是需要使用正確的觸發，才可以得到相應的動態EVM測量結果。另外因?yàn)橛绊慐VM的因素眾多，我們還需要注意相關解調配置，這里比較重要的是信道估計，即Channel Estimation和跟蹤算法 Phase，Timing，Level跟蹤是否啟用。除此以外儀表還提供了額外的噪聲消除和平滑的方法來改善對于信號的EVM解調性能。

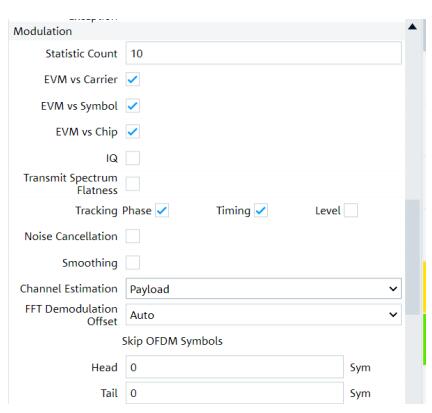

圖9.CMP180解調配置

在完成了配置之后，即可以開啟測量，進行實際測試了，如圖9所示，即為一個基本的Dynamic EVM測量結果。

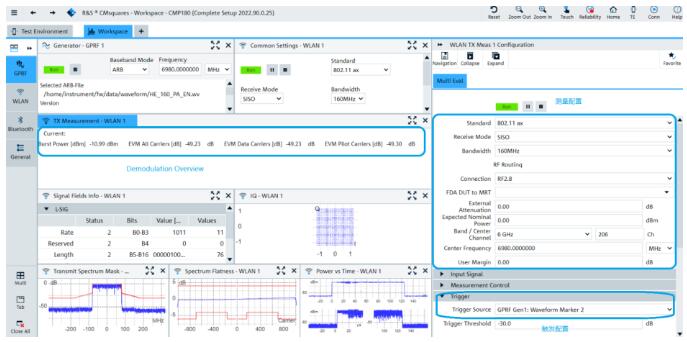

圖10.CMP180測量結果

總結

本文通過一個實例來介紹如何使用CMP180進行WLAN功率放大器的動態EVM測試。該方法利用綜測儀進行測試，測試方案簡化，不需要額外的PA使能信號產生設備，也將信號源和頻譜儀的功能進行了集成。可以極大的簡化日常測試的環境搭建工作。

Tips

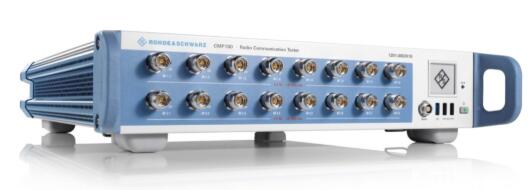

CMP180是一款功能強大，性能優異的非信令綜測儀，它的頻率擴展到8GHz，帶寬擴展到500MHz，具有極佳的底噪性能，高輸出功率以及業界領先的殘留EVM性能可以滿足Wifi6e/Wifi7的測試需求。而且它具備雙通道，16端口，可以滿足研發端True MIMO以及產線多DUT并行測試的需求，最大化優化產線結構和吞吐量。它不僅可以滿足終端和AP產品的測試，還可以滿足功率放大器研發的嚴格測試需求。
