應用背景

汽車自誕生以來，不僅給人們的日常出行帶來了方便，還加快了人類改變社會的步伐。伴隨著汽車的不斷普及，越來越多的人開始注重其安全性，其中汽車線束的性能也得到了越來越多人的關注。

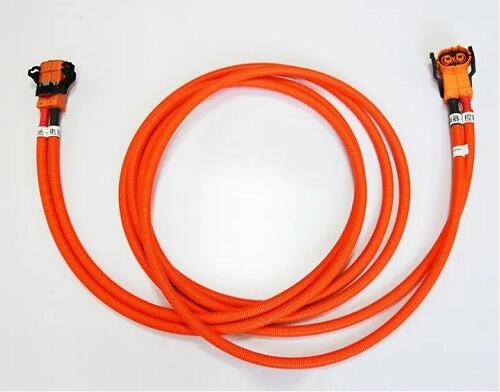

（汽車線束）

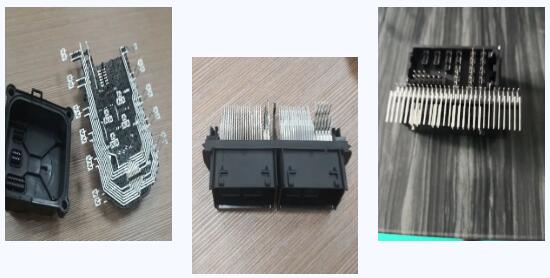

（汽車連接器）

汽車線束及連接器遍布車體全身，連接汽車各個電器與電子設備間傳遞電信號，汽車線束及連接器接觸是否良好直接影響著汽車能否正常運行及司乘人員安全；隨著汽車電子的不斷發展，對連接器也提出了更高的要求：連接器要更靈活，絕緣度要更高，能為電線束的傳導提供更好的條件。

Q：汽車線束的優劣好壞該如何判斷？

汽車線束及連接器需要測試如下內容：

導通、開路、短路、交叉、瞬間通斷、耐壓、絕緣

部分線束帶元器件的還需要測試電感、電阻、電容、發光二極管等。

同惠TH8601線材測試儀在此需求上應運而生，經過嚴謹的研發以提供更精確和更完美的線材測試結果，給機體功能進化賦予的更大可能，用正確的工具來拓展您的能力。

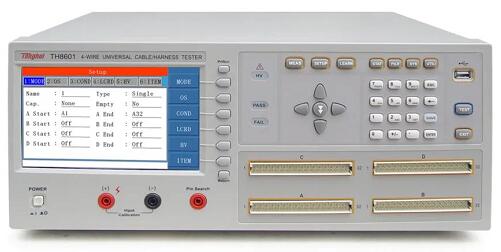

同惠TH8601系列為四端線材綜合測試儀，專用于各種線纜，線束和排線品質及連接可靠性檢驗的多功能，自動化的線材綜合參數快速測試系統。

TH8601系列性能特點

① 7寸TFT LCD真彩顯示器，800480分辨率，中英文可選操作界面

② 多達128Pin腳位掃描和測試

③ (專利) ns級掃描切換開關，64Pin掃描速度2ms

④ (專利) 電壓電流并行采樣技術，100次/s測試速度可達1mΩ測量精度

⑤ (專利) 高低壓分離技術，>200G的自身絕緣阻抗

⑥ (專利) 電容器極性測試

⑦ (專利) 二分法、一對其他兩種方法保證耐壓絕緣測試速度

⑧ (專利) TYPE-C自動識別，一鍵設定

⑨RS232，RS485，GPIB，USB，LAN，HANDLER等接口選擇

劃重點：相較于其他復雜的電子線束而言，汽車線束及連接器由于相對器件較少，因此大多只需測試以下內容：

1、通斷測試

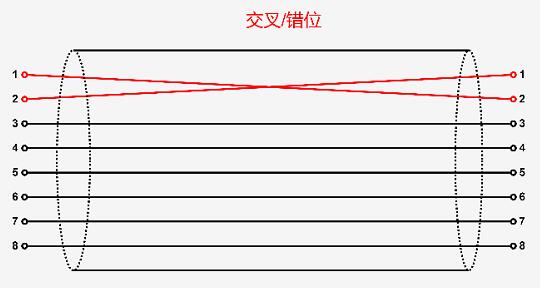

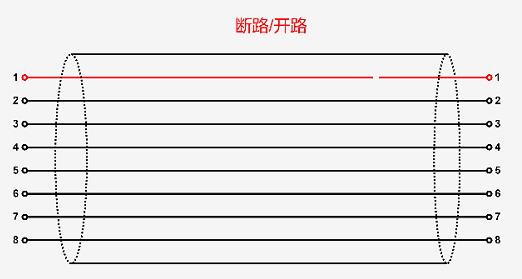

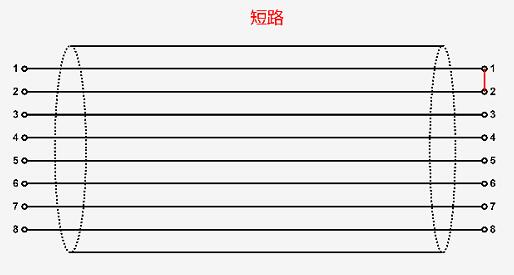

汽車線束及連接器作為信號傳輸途徑，最重要的就是其連通性，因此通斷測試是至關重要的一環，除了導通與否，也會出現下列中的情況：

通斷測試是通過高精度電壓電流源驅動及采樣來進行的，同惠TH8601系列采用新型導通測試方法，電壓電流并行采樣，ns級通道切換速度，速度達到100次/s，精度達到1mΩ，快速高效避免人工誤差，讓您能在第一時間發現線束的異常，更好解決問題。

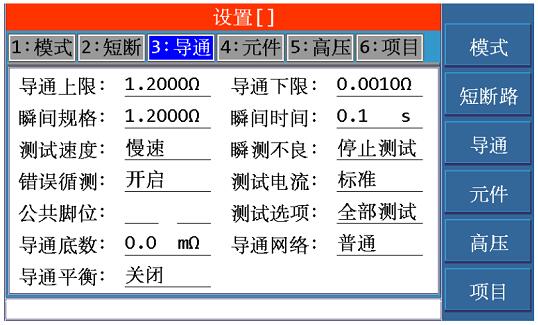

2、瞬間通斷測試

汽車線束由于在生產及測試過程中，經?；蝿踊驌u擺后會出現瞬間通斷的情況，如下圖：
