綜上所述，本節的分析得到以下主要結論:
（1）“共模誤差”由兩個因素組成：
①差分探頭的共模抑制比；
②目標信號的共模分量與差模分量之比，且“共模誤差”隨前者的增大或后者的減小而減小。
（2）差分探頭的共模抑制比一般隨共模分量頻率增大而減小，這導致開關器件暫態信號的“共模誤差”往往比穩態信號的“共模誤差”更大。

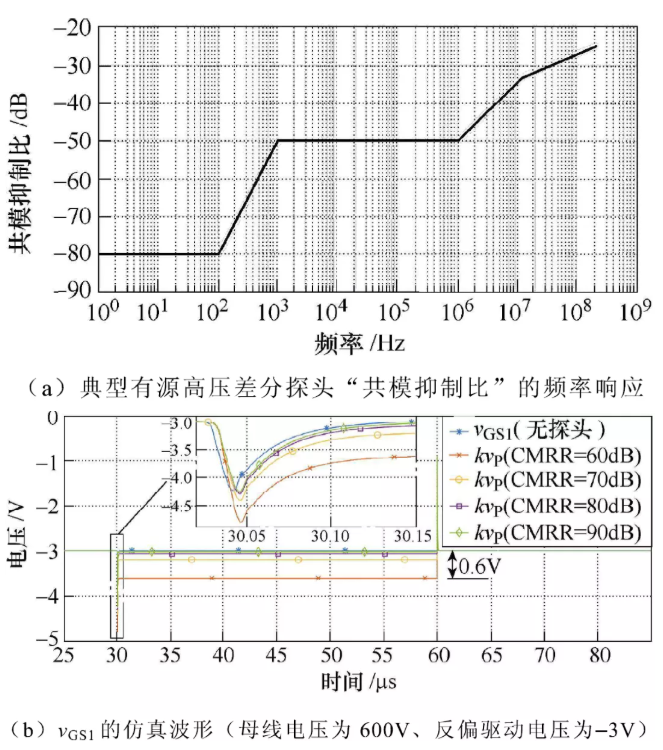

圖10. 不同的探頭共模抑制比下VGS1的仿真波形比較
關鍵詞:探頭 測量 示波器 瀏覽量：17588
