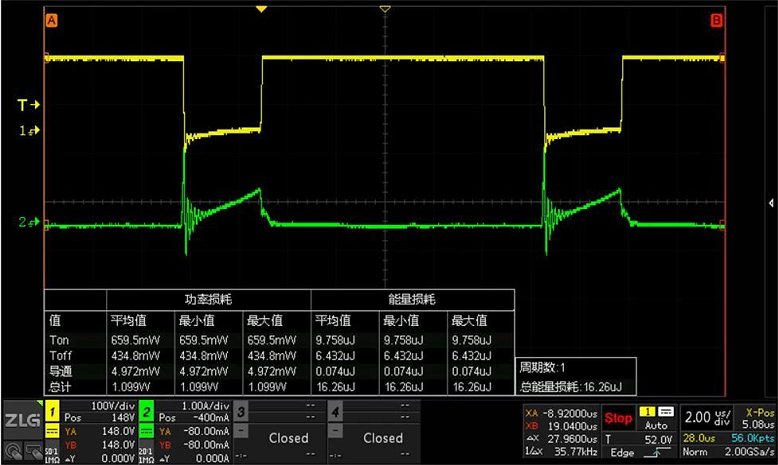

圖6 開關損耗測試界面

值：該行結果為當前樣本的計算結果；可做最終結果的參考值。

最大值、最小值和平均值：統計結果，可以使用Clear進行清除并重新開始統計。

功率最大統計項(P)：瞬時功率最大值.

能量最大統計項（E）：與瞬時功率對應的能量，其時間是一個采樣間隔。

功率平均值統計項(P)：整個樣本平均功率。

除開關損耗測試外，還有可用于來料檢測或驗證開關器件性能利用率的SOA（安全工作區），動態開點電阻及dv/dt,di/dt等分析功能，后續文章會一一詳細介紹。

調制模塊分析

調制分析用于電源控制環路的測量。調制分析通常用于表征從直流輸出到開關晶體管選通端脈寬調制 (PWM) 的反饋，以實現動態的電壓調節。

對于調制分析，主要涉及以下幾個方面的測試分：脈沖分析、占空比、周期、頻率、上升時間和下降時間。

磁性分析

無源元件是指不放大信號或開關信號的元件。電源采用全系列無源元件，如電阻器和電容器，但從測量角度看，主要重點要放在磁性元件(磁性器件)上，特別是電感器和變壓器。電感器和變壓器都由外面纏著幾圈銅線的鐵芯組成。

電感器的阻抗會隨著頻率提高而提高，對較高頻率的阻擋作用要高于較低頻率，因此適合濾波電源輸入和輸出上的電流。

有助于確定電源性能的部分指標包括：

﹒電感

﹒功率損耗(磁性元件)

﹒I-∫V 關系以及磁性屬性

為了計算這些數據，需要設置磁性元件有關參數，首先必須確定使用的單位 SI 或者 CGS， 根據單位的不同，其參數的配置和范圍略有不同。需要配置的參數有：

S -- 線圈橫截面上

L -- 平均磁路長度

V -- 磁芯體積

電源使用電感器作為能量貯存設備、濾波器或變壓器。作為變壓器時，電感器可以幫助保持開關式電源中的振蕩。設計人員需要監測這種設備在工作條件下的行為。電感值取決于電流和電壓來源、激發信號、波形和工作頻率。

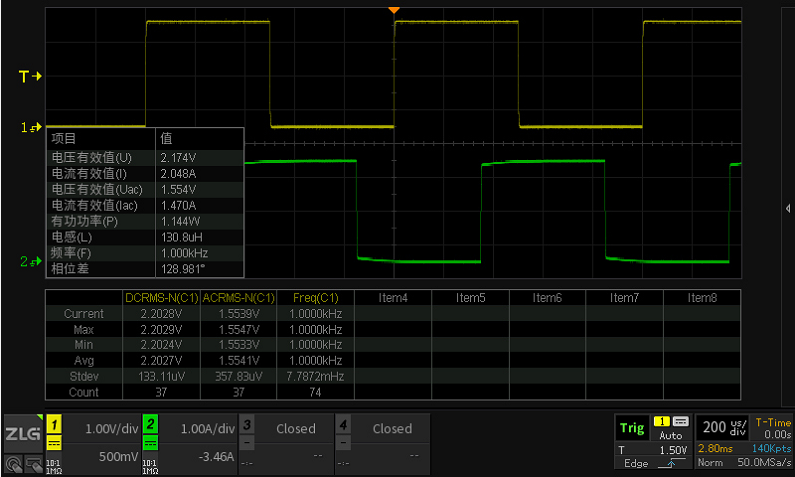

圖7 磁性分析測試界面
