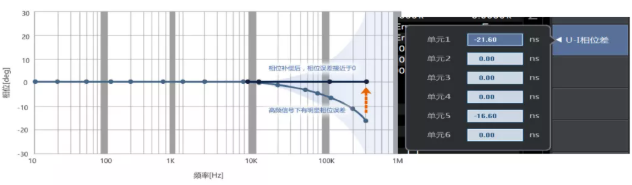

高頻段的延時對效率的影響非常大，實際測試時，ns的延時就可能會造成效率誤差在1%級別，所以測試對于儀器通道延時要求極高，目前功耗分析儀器均無法將延時控制在ps級別，PA8000功率分析儀可以針對于無線充電頻段做專門的延時校準，將延時數據輸入到儀器內，保證無線充電測試時間相位的精度。

圖6

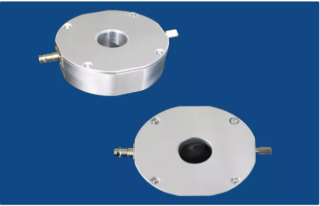

目前針對無線充電高頻測試中，電流傳感器成為了影響測試結果的重要因素，為減少由傳感器引入的誤差，致遠電子專項引入了面向無線充電的高頻電流傳感器。

圖7

測量范圍：最大200A

輸出類型：電壓或者電流輸出

適用基波頻率范圍：50kHz-100kHz

電流測量誤差：1mA/A~5mA/A

延時：1ns~15ns（可給出修正值）

傳感器尺寸：外徑100mm ,通孔內徑27mm

主要特點：

1、無源，電源干擾及測量通道耦合。

2、可靠溯源、穩定性好

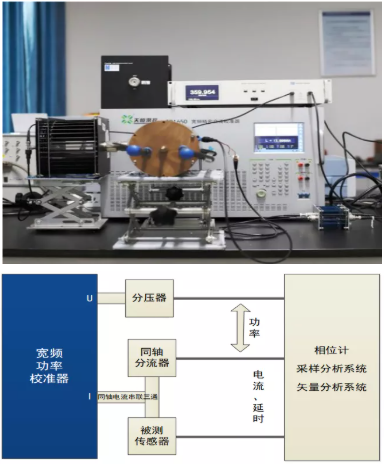

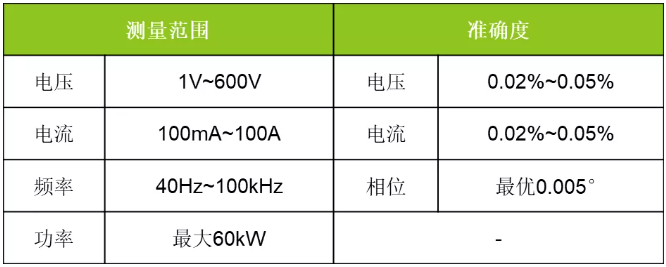

為了保證傳感器的精度，由專業計量院針對電流傳感器的寬頻電壓/電流/相位/功率進行校準。

精確的功率測量不僅對幅值測量精度要求高，對相位測量精度要求更高。在使用電流傳感器作為輸入時，由于傳感器本身存在的延時，會增加電壓電流的相位誤差，致遠電子的功率分析儀和記錄儀的相位補償功能則可以修正傳感器帶來的相位誤差，能夠提升高頻及低功率因數下的功率測量精度。此功能在匹配傳感器時可發揮顯著的效果，保證整體系統功率測量精度。

總結

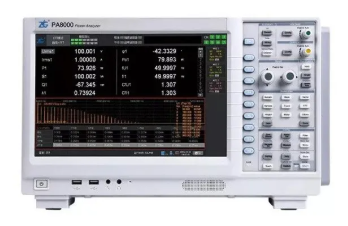

致遠電子研發生產的PA8000功率分析儀，其基本精度可達0.01%，帶寬高達5MHz,支持電壓電流的相位校準，非常適合用于高頻下的電功率測試，目前已經成功應用在多個無線充電環境當中。
