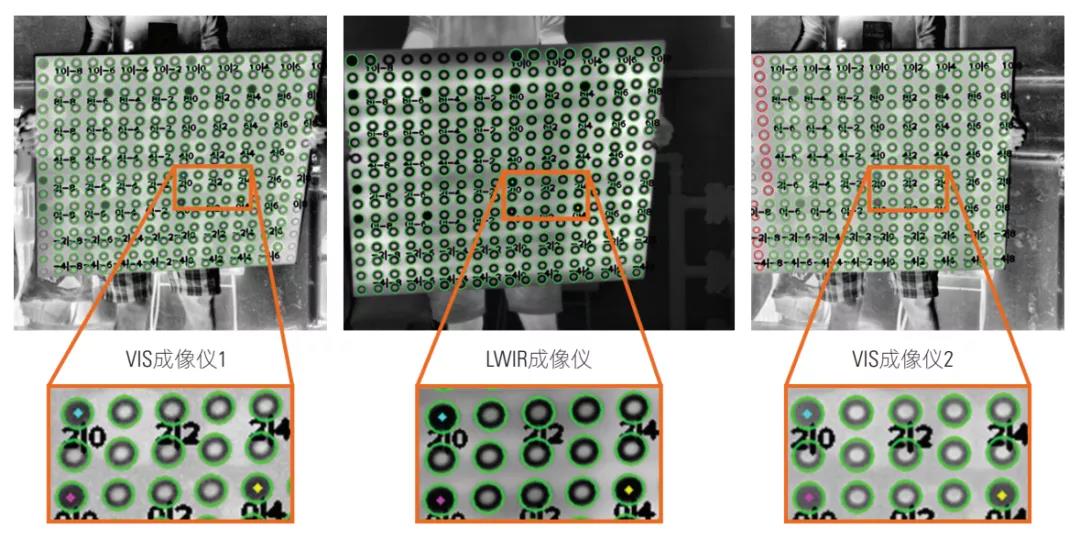

校準：在可見光和長波紅外范圍內都能輕松識別電路板上的規則開環和閉環

高速3D熱成像系統的實際應用

IOF的新型高速3D熱成像測量系統旨在將高動態空間3D與紅外數據結合起來。運動中的運動員、碰撞測試、安全氣囊展開等超快速流程不僅有表面形狀的快速變化，也有局部溫度的變化，過去無法同時捕獲這些變化，該系統首次實現了這一目標。

目前，該系統已經過各種情景的測試，其中包括籃球運動員運球（不僅會使球變形，還會引起熱量）：

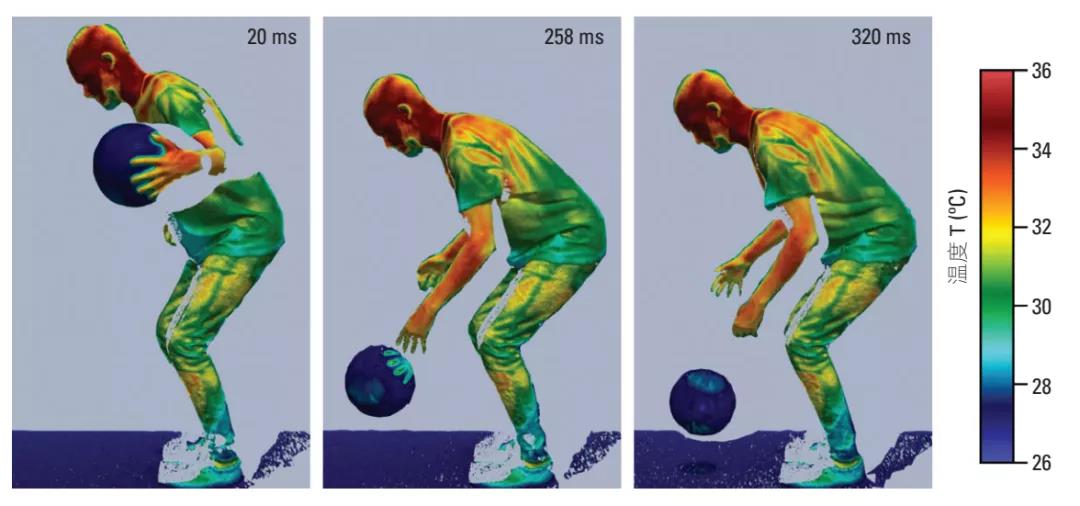

以籃球?yàn)槔郎y(cè)量：258毫秒后，在籃球上可以看見球員的手印，是一種熱標記

還有用于測量安全氣囊展開時的溫度變化和空間表示，系統在距離3米處對高速過程記錄半秒鐘。將三維數據與熱成像信息結合后，不僅可以清楚地看到安全氣囊展開后的溫度，還能獲得時間點和空間坐標信息。借助這些信息可以減少和防止安全氣囊展開導致駕駛員受傷的風險。

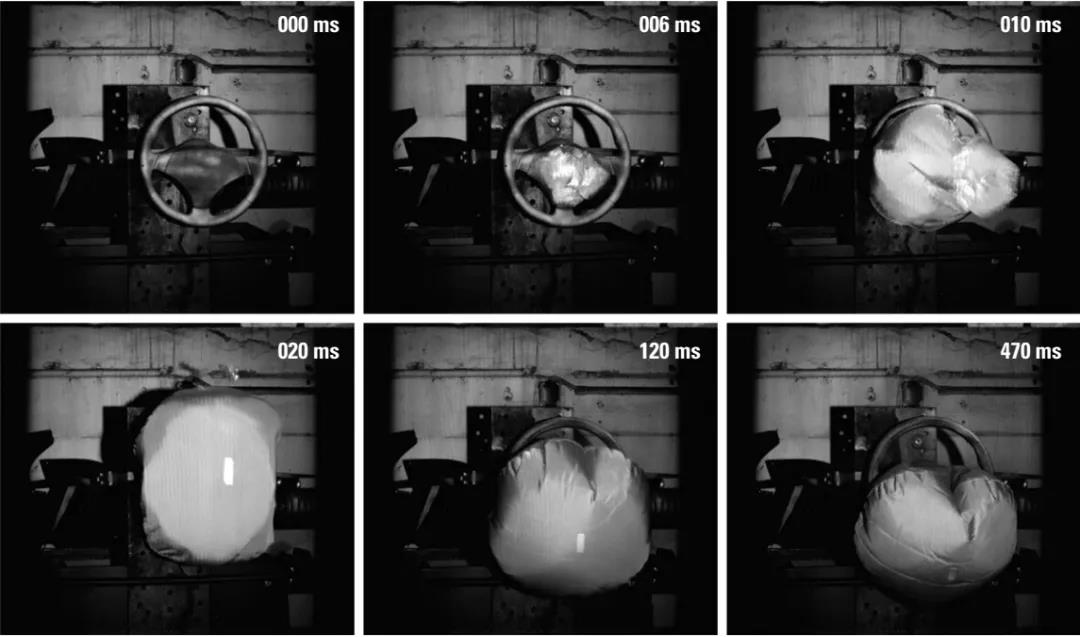

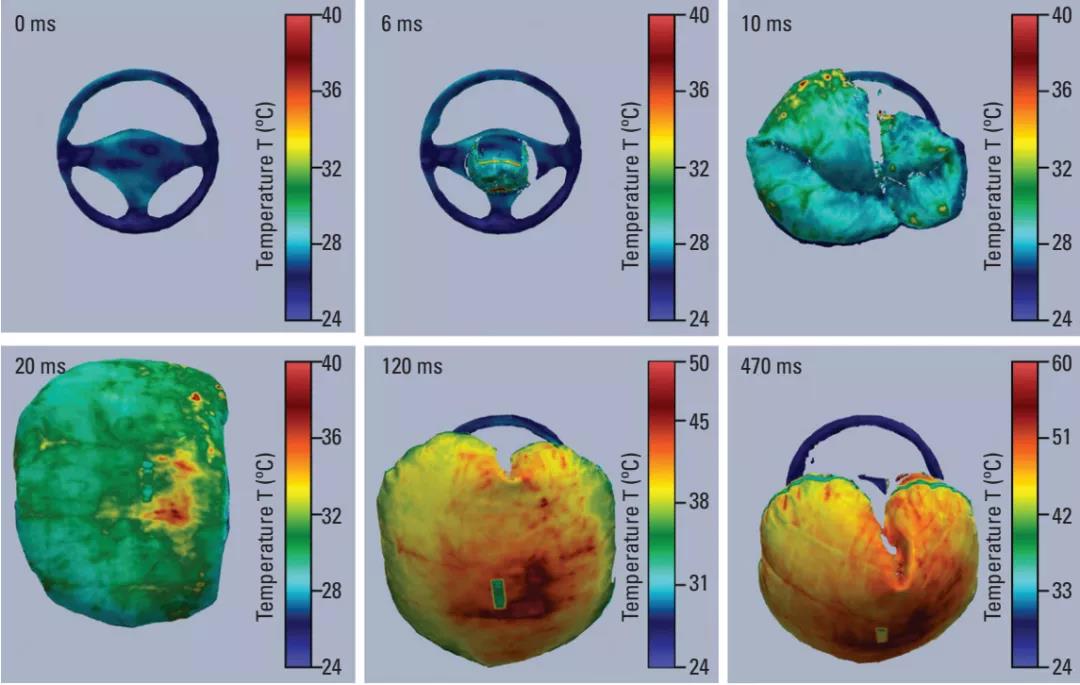

以安全氣囊測量為例：僅在視覺信息上方，在計算所得3D熱圖像序列示例圖下方，安全氣囊以高達50米/秒的速度展開，耗時僅20毫秒

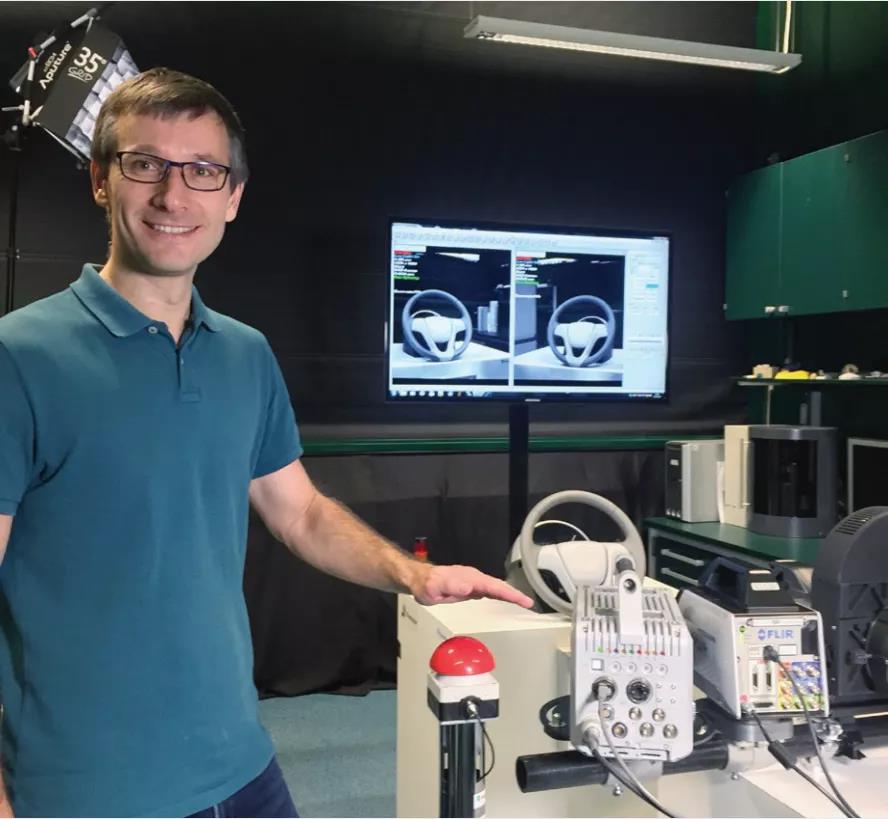

IOF研究團隊的Martin Landmann確信：高分辨率3D數據和快速熱成像圖像相結合的應用場景十分廣泛。Martin Landmann解釋道：“舉例來說，通過觀察碰撞測試，研究變形和摩擦過程，或者研究超快速的熱相關事件，比如安全氣囊觸發時的爆炸或者開關柜中的爆炸，我們可以獲得非常有用的信息?！彼麖?qiáng)調稱，他們正在不斷地開發和優化系統?？梢姡瑢?lái)我們有望看到弗勞恩霍夫應用光學和精密工程研究所團隊的更多創新研究成果。

FLIR X6900sc熱像儀對于目前的長波紅外或中波紅外探測器，應變層超晶格（SLS）探測器提供更快的快照速度、更寬的溫度頻段和更好的均勻性。這款熱像儀具有高級觸發功能和內置RAM/SSD記錄功能，配有一個四插槽電動濾片輪，可以在實驗室環境下和測試范圍內對高速事件實現畫面定格功能。
