引言

IT8800作為一款高速高精度可編程直流負載，在電源、電池以及光伏行業具有廣泛的應用，本文將盤點一下IT8800電子負載在這三方面的經典應用案例。

1、電源—反復短路測試

測試需求：模塊電源

a空載到短路：在輸入電壓全范圍內，將模塊從空載到短路，模塊應能正常實現輸出限流或回縮，短路排除后，模塊應能恢復正常工作。讓模塊反復從空載到短路不斷的工作，這以后，短路放開，判斷模塊是否能夠正常工作。

同理進行b滿載到短路、c短路開機測試

測試方法：測試某AC/DC電源模塊，使用IT7600交流電源提供待測物交流輸入，輸出端則使用IT8800電子負載模擬拉載。在各種輸入和輸出狀態下使用IT8800電子負載內置的短路測試功能，驗證短路保護功能。

2、電池—放電測試功能

測試需求：鋰電池

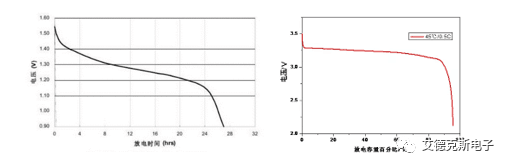

在不同的截止條件下給電池放電，負載在達到截止條件時停止帶載，并且顯示電池實時狀態，以測試電池的可靠度及剩余壽命。

測試方法：鋰電池連接IT8800 系列電子負載進行放電測試，可進入電池測試功能，編程設置關斷電壓、關斷容量和放電時間。若以關斷電壓作為停止條件，當電池電壓過低時，系統確定電池達到設定閾值或非安全狀態前夕，自動中斷測試。在測試過程中可以觀測電池的電壓，時間和電池已放電容量。

3、太陽能電池板—V-I曲線測試

測試產品：太陽能電池板

由于周圍環境溫度、光照輻射強度、光強等變化都會影響太陽能電池的IV特性、轉換效率，太陽能電池必須在一段時間內進行多點電壓的測量，以獲得準確的I-V特性參數。

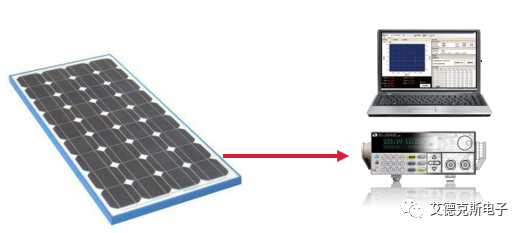

測試方法：使用IT9380太陽能電池測試軟件搭配IT8800負載，對太陽能電池的輸出性能進行測試。IT8800電子負載可在小于5mS 的時間內對太陽能電池進行高達250點的I-V特性曲線測試 , 配合IT9380太陽能電池測試軟件使用時，允許用戶設定測量電壓范圍，軟件將自動在此范圍內采集數據?？色@得太陽能電池短路電流Ishort、開路電壓Vopen、峰值功率Pmax、峰值功率點的電壓Vpmax、峰值功率點的電流Ipmax、峰值功率點的電阻值Rpmax、填充因子FF等參數以及在各種光譜光源下的I-V特性。

IT8800系列電子負載擁有寬廣的功率范圍（150W-10KW）,電壓電流測量速度均達到50kHz，測試分辨率可達0.1mV/0.01mA，測試電流上升速度0.001A/us-2.5A/us可調，產品穩定性高，可滿足照明、汽車電子、光伏、電源等各種測試需求。
