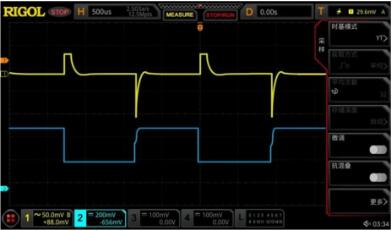

你將可以獲取到較為清晰的測試波形，上圖中通道2為電流探頭測量的電流波形，通道1為DUT輸出端子上的電壓波形。

打開示波器的平均采樣模式，可以獲得低噪聲的瞬態響應測量曲線。

操作要點

如何對測試波形進行分析？

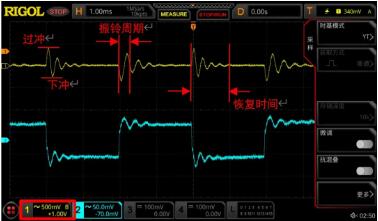

根據實際DUT測試，可能會存在左圖測試波形（嚴重振鈴的電壓波形）

可見此測試中DUT的輸出電壓在跳變過程中存在非常大的振鈴，此振蕩頻率通常在系統的開環傳遞函數在180°交越點所對應的頻率附近。這也意味著系統的相位裕度很小，對此振蕩頻率的阻尼較弱。

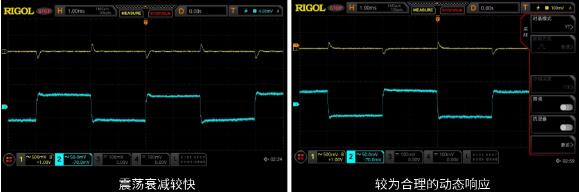

通過調整電路參數，可見響應波形逐漸改善，直至最后為右圖所示的響應波形，可見振蕩被快速阻尼，恢復時間也較為合理。此時系統的相位裕度已經較大，可以滿足電源設計的需要。

相位裕度（頻域）和響應波形（時域）存在一定的相關性，在右圖所示的測試波形中，相位裕度在50~60°左右，裕度較大。

如何對測試圖中的一些其他特征進行判別？

1）直流電壓臺階

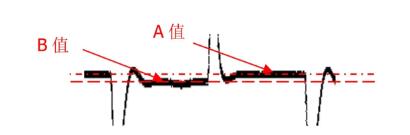

在測試中可能會出現動態響應A/B值所對應的電壓不一致的情況，如下圖的紅色箭頭指示。此時應該檢查電流負載端子（功率回路）和電壓采樣端子（采樣回路）的連接點是否正確，如果連接正確，則說明此電源電路有相對較差的負載調整率，需要針對性地排查，如測量系統的開環增益是否足夠大。

電壓臺階

2)較大的電壓跌落和過沖

在部分測試中，可能會觀測到具有過大的電壓過沖和跌落特征的波形，這種波形通常更容易出現在線性穩壓電路中。

較大的電壓跌落和過沖(示意圖片)

分析：這種情況的原因通常指向電源的輸出濾波電容，電容的容值選取和整個反饋環路特性嚴重失配、電容的ESR特性劣化/虛焊、布線不合理可能都會導致此現象。一般來說，線性電源器件對輸出電容的容值要求更高。在負載電流迅速突變的情況下，如果輸出濾波電容的容值過小，導致電壓下降的速度遠高于反饋電路控制調整管動作的速度，將會在加載電流時帶來較大的電壓跌落。反之，將會在卸載電流時帶來較大的電壓過沖。

部分電源系統可能需要驅動一些特定的負載裝置，如MOSFET/IGBT驅動電路、閃光燈等裝置，其主要的特點是存在較大的負載突變，其存在時間較短的大功率狀態以及時間較長的空閑（低功率）狀態。由于占空比(Duty Cycle)較低,因此其平均功率較低，在電源設計時，可能會存在電容容量選擇不足的情況。對于這種電路，使用動態響應測試功能可以非常直觀的觀察到電壓的變化，對設計會有很大的幫助。

總結

通過使用DL3000作為測試核心進行動態響應測試，可以快速地完成對電源產品的性能評估。

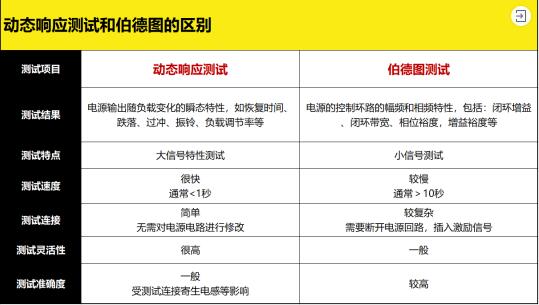

與動態響應測試類似的測試方式還有伯德圖（Bode Plot.）測試，兩者存在一定的差異——

可見動態響應測試更傾向于定性測試，由于測試非常方便，便于整合進入ATE測試工裝中，因此非常適合在電源生產過程中進行在線測試。

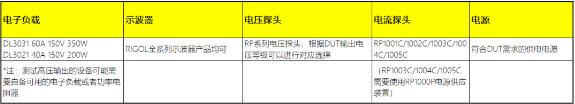

由于DUT的類型較多，因此有必要根據實際需求選擇合適的儀器以備測試使用：
