信號質量測量

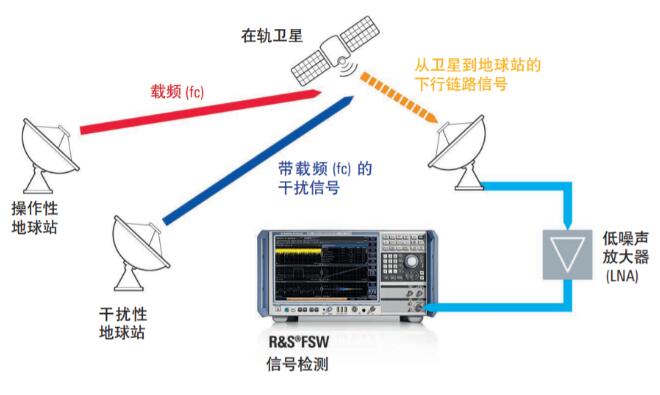

要驗證衛星集成和在軌操作過程中衛星鏈路的質量，必須進行調制準確度及誤碼率 (BER)測量。通常需要分析在軌衛星和地面站在不同頻率下發射的載波的功率和數字解調特性。誤差矢量幅度 (EVM) 是測定轉發器內部再生信號質量的重要參數。

R&S®FSW-K70 矢量信號分析 (VSA) 選件可輕松讀取BER、信號振幅和相位等參數。該選件可將衛星收發的信號與理想?yún)⒖夹盘栠M(jìn)行對比，以測定收發信號的質量。R&S®FSW-K70   選件根據 DUT 發射的信號以及調制類型和符號率等用戶設置來計算參考信號。

雜散測量

衛星應用中的發射機和接收機設備必須滿足極其嚴苛的雜散限值。這就意味著要在寬頻率范圍內檢測極低電平的雜散。一般情況下，需要使用窄分辨率帶寬 (RBW) 以便在高靈敏度下進行測量，但這樣一來，測量時間要長得多。即使采用配備 FFT 濾波器的快速頻譜分析儀，雜散檢測也可能花費數小時甚至數天。

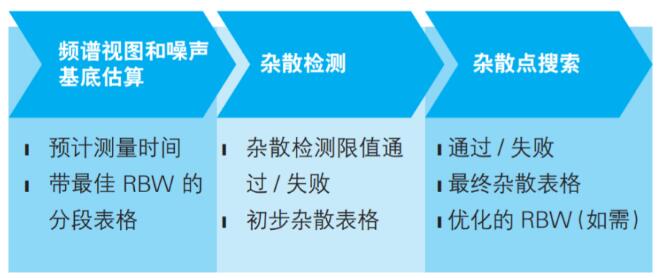

R&S®FSW-K50 雜散測量應用可通過三步法檢測并確定雜散。首先通過快速掃描測定最佳 RBW。然后進行二次掃描檢測可能的雜散。每個已知雜散頻率的最終高速搜索可確定峰值是實際雜散、噪聲偽像還是分析儀內部雜散。最后一步，進一步降低 RBW 以滿足信噪比要求。

熱真空腔測試

衛星有效載荷的條件限定需要進行性能測試，即采用熱真空腔 (TVAC) 模擬太空的極端環境和溫度。

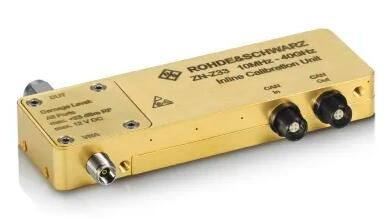

羅德與施瓦茨已開發校準附件，幫助保證上行鏈路及下行鏈路參考平面的測量準確度。一種為內嵌式校準模塊，可跟蹤電纜和溫度變化導致的誤差；另一種為功率計，可監控測試耦合器的上行鏈路及下行鏈路功率。

數字接口測試

衛星中不同系統和組件之間的數據通信至關重要，因此在任何條件下都必須確保通信順暢。

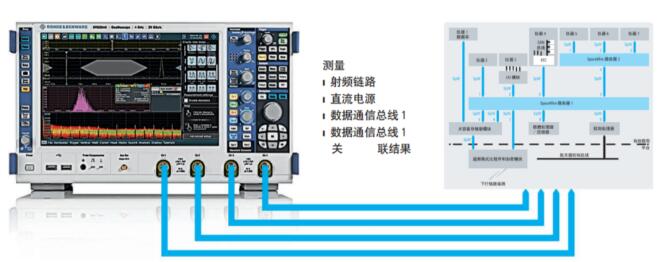

R&S®RTO 數字示波器可輕松解碼不同的總線標準并排除故障，并且可以提供多種功能來驗證 DUT 性能。
