傳輸測量S21
測量電路系統的增益、插入損耗、衰減等指標，最常用的就是表征傳輸?shù)腟21參數。S21，是測量正向方向（從端口1到端口2）通過DUT的激勵信號量，它是顯示DUT造成多少損耗或增益的指標。測量結果生成的跡線，顯示的是在選擇的頻段范圍內，在RF輸入處測得的功率與激勵信號之比。

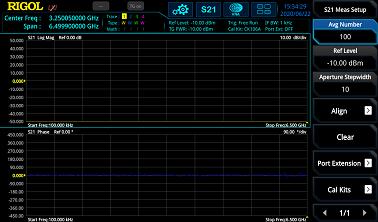

圖6：S21測試界面
圖7：S21測量結果
故障定位測量DTF
DTF, 故障點定位功能，用來定位通信系統或其他電路網絡中可能出現故障的確切位置。例如在通信系統中，傳輸線故障是最頻繁發生的，如線纜折斷、連接器松動、年久老化、線路腐蝕等，甚至于在線纜生產制造過程中的材質差異、凹坑裂紋等很難用肉眼觀察的情況，利用DTF都能夠快速的定位故障位置。使用 DTF 可以及早發現線路的問題隱患，及早處理，很大程度上避免通信中斷事故的發生，降低事故處理的影響和成本。
圖8：DTF設置界面
DTF是S11測量的擴展應用，是為了定位線纜故障的距離，在頻域中測量被測電纜的反射。DTF首先通過比較反射信號和跟蹤源創建的參考信號來確定頻段范圍內的反射向量，然后執行快速傅里葉逆變換（IFFT）。結合線纜模型的特征，就能夠快速確定反射傳播的距離，準確定位線纜中的故障點。為了進一步提高準確性，DTF的算法中還考慮補償了傳輸過程中發生的衰減損耗。

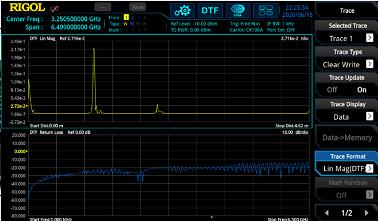

圖9：DTF測試結果
4、多種測量顯示類型，根據您的需要顯示測量結果
對于不同的測量功能，您可以選擇多種測量顯示方式，更直觀的呈現測試結果。RIGOL RSA系列頻譜儀的VNA模式，支持以下測量結果顯示類型：
對數/線性幅度：顯示DUT的幅度特性。Y軸表示測量結果的對數（dB）/線性幅度，X軸表示選定的頻率范圍?？捎糜赟11測量、S21測量和DTF測量。
相位：顯示DUT的相位特性。Y軸線性以度為單位顯示相位，X軸表示選定的頻率范圍，可用于S11測量、S21測量。
群時延：跡線結果代表信號經過DUT的傳輸時延，可用于S11測量、S21測量。

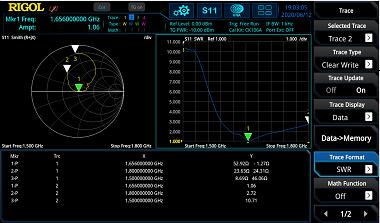

史密斯圓圖：以史密斯圓圖顯示測量結果。史密斯圓圖是主要顯示DUT的阻抗或反射特性的圓形圖，可用于S11測量。
史密斯圓圖形式允許用戶選擇以下任一種數據組作為Maker的顯示結果。
線性 / 相位
對數 / 相位
實部 / 虛部
R + jX
G + jB
極坐標：跡線到極坐標原點的距離代表測量結果的幅度，跡線與原點相連直線和X正半軸的夾角代表測量結果的相位，可用于S11測量。
極坐標形式允許用戶選擇以下任一種數據組作為Maker的顯示結果。
線性/相位
對數/相位
實部/虛部
駐波比：顯示DUT的（電壓）駐波比。SWR是在輸電線路中出現的最大電壓與最小電壓之比。它是DUT輸入端反射功率的量度。Y軸的對數顯示SWR（無單位）, X軸代表選定的頻率范圍，可用于S11測量和DTF測量。
回波損耗：顯示反射功率的大?。ɑ夭〒p耗）。Y軸顯示以dB為單位的回波損耗，X軸表示選定的頻率范圍，可用于S11測量和DTF測量。

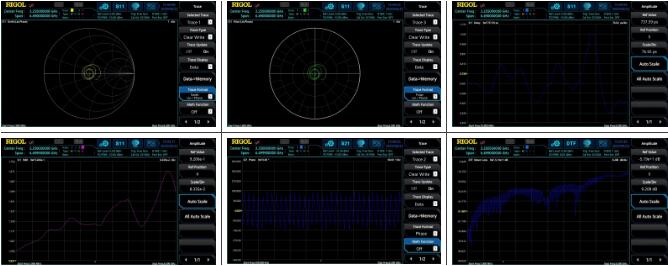

圖10：VNA多種測量結果顯示類型
