在這些應用中，功率分析儀就像一個精密測量系統，快速向計算機反饋數據，并存儲數據，用于進一步分析。 圖14 給出泰克PWRVIEW 軟件收集的來自PA4000功率分析儀的測量數據，PA4000 利用單相線路輸入和三相驅動器輸出與脈寬調制驅動器相連。除了收集數據，該軟件還允許您對分析儀進行控制，這樣可以在計算機上對其進行配置。

圖15 給出三相輸入讀數的實例，包括詳細的電壓、電流和功率諧波圖。

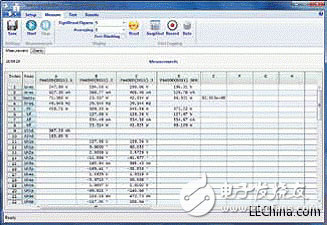

圖14. PWRVIEW軟件顯示出脈寬調制馬達驅動器的多個功率參數。

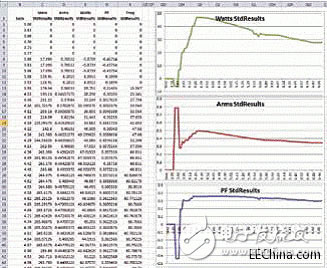

圖15. 記錄隨時間變化的測量數據，并繪制圖表（ 如這里所示的Microsoft Excel）。該圖給出馬達啟動期間的測量數據。

11. 結束語

目前，脈寬調制馬達驅動器正成為變速馬達控制的主要方法，不僅用于工業領域，而且用于電動汽車和家用空調機等諸多領域。脈寬調制驅動器產生復雜波形，無論 是其輸出至馬達，還是為驅動器提供電源。泰克PA4000 功率分析儀利用業界首創的螺旋分流（SpiralShuntTM） 技術以及動態頻率同步技術解決這個問題，實現對驅動器基頻的穩定跟蹤。 這項技術加上脈寬調制輸出的特殊運行模式，可提供持續的精確測量。該技術對數據進行高速采樣，對其總體數量（ 包括所有諧波和載波分量） 進行實時計算。與此同時，它對采樣數據進行數字化濾波，提供低頻測量，如基頻測量和輸出頻率測量，使得PA4000 成為脈寬調制驅動器測量的理想解決方案。
