2、類似實例1的情況，使用ZDL6000示波記錄儀搭配隔離高速電壓采集卡，每通道對地電容小于80pF，在此電容對被測系統影響可忽略的情況下，可直接將單端無源探頭連接被測兩點。圖3是用此方法測量實例1中RL的波形。
圖3 ZDL6000測量的RL兩端波形
3、類似實例2的情況，可使用ZP1500D高壓差分探頭及ZDS4000系列示波器進行測量。ZP1500D可用于1000V CAT II或600V CAT III的場合。

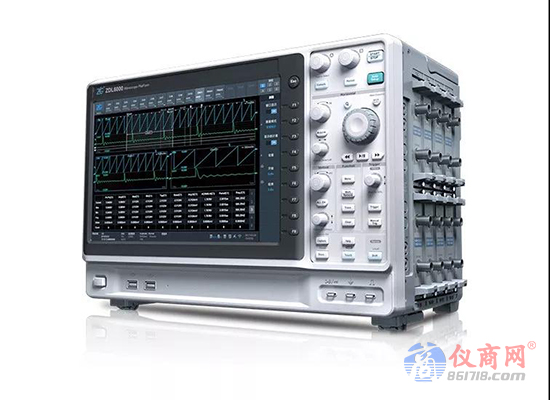

4、類似實例2的情況，可用ZDL6000示波記錄儀搭配多個隔離高速電壓采集卡，使用配套的安全探頭可用于1000V CAT II的場合，特別是需要同時測量多路不同地電位信號的應用。例如開關電源中進線LN間、初級濾波電容、變壓器初級、次級、次級濾波電容的電壓可同時測量
關鍵詞:測量 儀器 示波器 瀏覽量：4985
