CAN總線應用環境復雜多樣，可能會出現各種異常情況。本文列舉了常見的CAN接口異常情況及解決方法，幫您更加高效地分析及解決CAN接口應用問題。

一、常見異常及解決方法

1.兩個節點近距離測試，低波特率通信正常，高波特率無法通信。

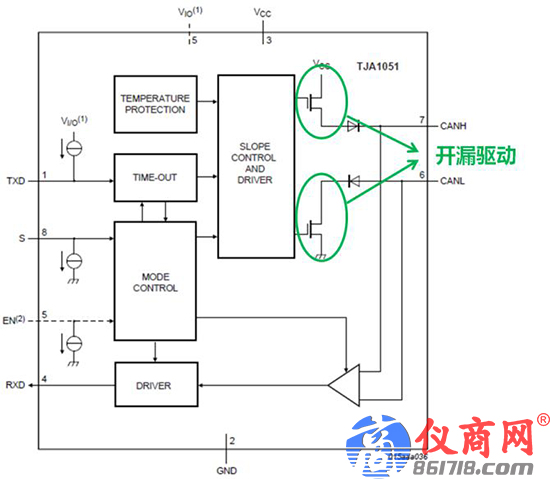

可能原因：未加終端電阻。由于CAN收發芯片內部CANH、CANL引腳為開漏驅動，如圖1，在顯性狀態期間，總線的寄生電容會被充電，而在恢復到隱性狀態時，這些電容需要放電。如果CANH、CANL之間沒有放置任何阻性負載，電容只能通過收發器內部阻值較大的差分電阻放電。如果放電速度過慢，就會出現通信問題。

解決方法：增加終端電阻。

圖1  CAN收發器結構示意圖

2.組網節點數少，通信正常，增加節點后，通信異常。

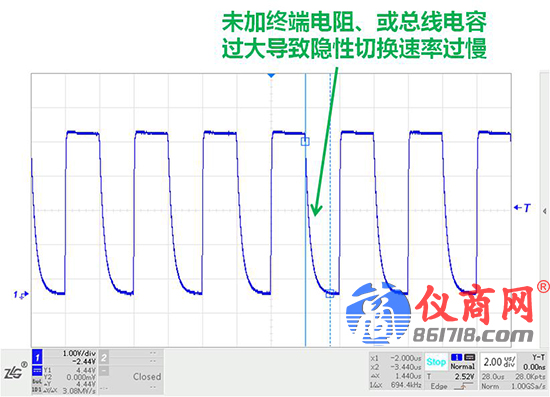

可能原因：總線電容過大?？偩€電容過大會影響CAN差分波形上升下降速度，如圖2。

解決方法：

a. 檢查CAN節點接口的外圍電路，是否有外加電容、TVS管等器件，適當去除，以降低電容；

b. 降低工作波特率。波特率降低可以延長位時間，減小電容的影響，但若電容過大，則不一定有效。

圖2  總線電容影響波形圖

3.應用中易損壞，更換模塊后正常。

可能原因：保護不足。CAN模塊由于體積受限，內部保護電路等級不高。在一些環境惡劣的應用現場，干擾能量過大易造成損壞。

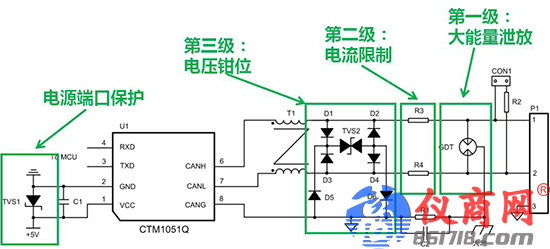

解決方法：根據損壞情況適當增加保護電路。圖3是推薦的典型保護電路圖，電源端口有TVS保護，CAN接口有三級電路保護，可以抑制大能量的雷擊浪涌。

圖3  典型保護電路

4.5V模塊匹配3.3V MCU，錯誤幀多或發不出數據。

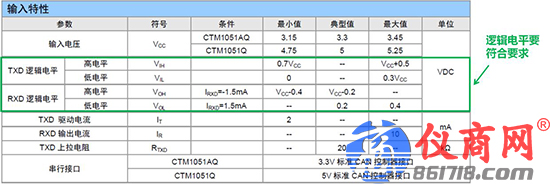

可能原因：電平不匹配。5V模塊匹配3.3V MCU在測試中可能并無異常，但由于某些參數的微小變化，就會導致電平不能正常識別。圖4標示了模塊TXD輸入高電平的最低值0.7VCC，如小于該值，則存在風險。

解決方法：選擇3.3V模塊匹配3.3V MCU，或增加電平轉換電路。

圖4  CAN模塊輸入?yún)?shù)

5.近距離通信正常，遠距離無法通信。

可能原因：a. CAN速率過高。由于CAN總線的仲裁機理，其對延時有著非常嚴格的要求。線纜延時的存在，使得導線長度制約著實際應用中CAN的最高工作速率。CAN速率與通信距離成反比，速率越高，通信距離越短。b. 線纜阻抗大，遠端信號幅值過低。

解決方法：

a.降低速率，或縮短總線長度，可參考圖5線纜長度與波特率的關系；

b.換用阻抗小的電線纜，或適當增大終端電阻值，可參考圖6線纜長度與直流參數推薦。
